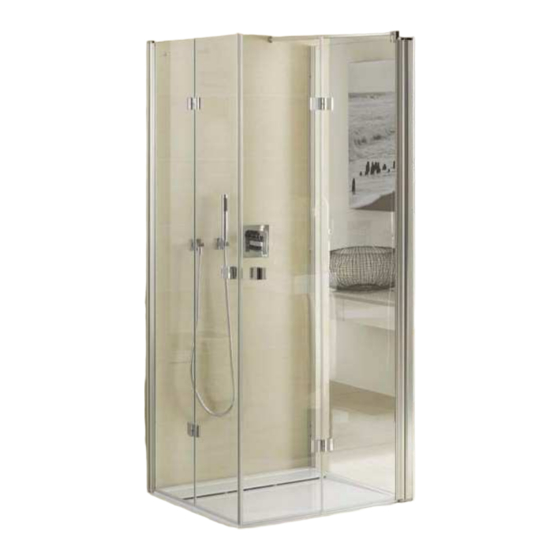

Roth LAGUNA MAXI WAVE LMWE 5 Montageanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth LAGUNA MAXI WAVE LMWE 5
Inhaltszusammenfassung für Roth LAGUNA MAXI WAVE LMWE 5
- Seite 1 LAGUNA MAXI WAVE MONTAGEANLEITUNG LMWE 5 ENERGIE- UND SANITÄRSYSTEME...
- Seite 2 Montagevoraussetzungen Die Laguna Maxi Wave Echtglasdusche ist ein Die Echtglasabtrennung ist gemäß Allgemeines Produkt mit höchstem Qualitäts- und Montageanleitung an den Wänden zu fixieren. Verarbeitungsstandard. Damit Funktion und Prüfen Sie vor der Befestigung des Produktes die Qualität des Produktes über Jahre hinweg Tragfähigkeit des Wandaufbaues.
-
Seite 3: Packungsinhalt
Materialübersicht Schlagbohrmaschine mit Steinbohrer Werkzeuge Durchmesser 6mm / 8mm Wasserwaage Schraubendreher Kreuzschlitz Schraubendreher Schlitz Ringmaulschlüssel SW 13 Schere (Dichtungen zuschneiden) Gliedermaßstab Innensechskantschlüssel SW 2 Innensechskantschlüssel SW 2,5 Innensechskantschlüssel SW 3 Innensechskantschlüssel SW 4 Steckschlüssel T15 (Torx) Bleistift Bügelsäge 1x Gelenkeinheit Packungsinhalt 5x Echtglasscheibe 1x Zubehör... - Seite 4 Montageschritte Die folgenden Montageschritte zeigen den Aufbau einer links angeschlagenen Abtrennung. Diese bitte spiegelbildlich für eine rechte Abtrennung anwenden. 1. Die Position der Gelenkeinheit Montageschritte und des U-Profils auf der Wanne oder Fliesenboden laut beiliegendem Montagehinweis anzeichnen. 2. Bei Montage auf Fliesenboden ist darauf zu achten, dass die Gelenkeinheit in den Innenbereich des Gefälles...
- Seite 5 Montageschritte 4. Gelenkeinheit und U- Profil an Montageschritte die Markierung setzen. 5. Beide Profile lotrecht ausrichten, Bohrungen anzeichnen, bohren und Dübel setzen. 6. Die jeweilige äußere Hälfte der unteren Gelenkplatte mit Silikon versehen und darauf achten, dass der mittige Kanal nicht mit Silikon verschlossen wird.
- Seite 6 Montageschritte 7. Gelenkeinheit und U- Profil an Montageschritte die Markierungen setzen, lotrecht ausrichten und mit Spaxschrauben 4,5 x 45 mm befestigen. 8. Zusätzlich muss das Gelenkprofil mit den weißen Kunststoffschrauben in dargestellter Richtung ebenfalls lotrecht ausgerichtet werden. 9. Hinteren Kanal mit Silikon verschließen.
- Seite 7 Montageschritte 10. Die graue Gelenkdichtung Montageschritte muss beim Montieren so positioniert werden, dass das zweilagige Ende der innenliegenden Verstärkung unten ist. 11. Die Gelenkdichtung unten auf die Gelenkplatte aufsetzen, anschließend auf der ganzen Länge vorsichtig in den Pfosten eindrücken. Achtung ! Der Kantenschutz darf erst entfernt werden, wenn die Scheiben fest montiert und...
- Seite 8 Montageschritte 13. Das Außenprofil nach unten auf Montageschritte die Gelenkplatte schieben. 14. Die obere Gelenkplatte aufstecken. 15. Mit Linsenkopfschrauben 3,5 x 32 mm befestigen.
- Seite 9 Montageschritte 16.Flügel Anschlagseite lotrecht Montageschritte ausrichten. Hierzu wird der Flügel nach innen gefaltet, die Bohrungen der Justierschrauben werden sichtbar. Mit Innensechskant SW 4 Einstellung vornehmen. Der Kantenschutz kann jetzt komplett entfernt werden Türflügel einhängen. 18.Achtung! Die Einstellung in diesem Montageschritt muss zwingend durchgeführt werden, da sonst der Hubmechanismus nicht...
- Seite 10 Montageschritte 19.Falls erforderlich lässt sich der Montageschritte Türflügel zusätzlich noch über den Beschlag ausrichten. Hierzu mit geeignetem Montagewerkzeug SW 13 die Befestigungsmuttern M8 lösen und Einstellung vornehmen. Achtung vor dem Lösen der Befestigungsmuttern untere Scheibenkanten mit beiliegendem Kantenschutzprofil sichern. Die Befestigungsmuttern M8 sind anschließend mit einem Drehmoment von 15 Nm anzuziehen.
- Seite 11 Montageschritte 22. Erste Griffhälfte zusammen mit Montageschritte Außenseite der Griffunterlage auf der Innenseite der Scheibe anlegen Innenseite und mittels Senkschraube M6 x 20 und der Befestigungshülse von der Außenseite her durch die Bohrung hindurch befestigen. 23. Die Zweite Griffhälfte gemeinsam mit der Außenseite Griffunterlage von außen über die Befestigungshülse schieben...
-
Seite 12: Markierung
Montageschritte Montageschritte Seitenwand lotrecht ausrichten. Anschließend wie ab Punkt 8 beschrieben die Gelenkeinheit vorbereiten und die beiden Türflügel nacheinander einhängen. Montage Unifix Halterohr an der Markierung Seitenwand. Abstand des Scheibenhalters Unifix bis zum Anschlußprofil ca. 30 mm auf Winkel ca. 20 – 30° 30 mm der Scheibe markieren. - Seite 13 Montageschritte 28.Gewindestift M4 x 16 mit Montageschritte Innensechskantschlüssel SW 2 herausdrehen, bis Gelenkplatte zu entnehmen ist. 29.Den Gelenkkopf durch Herausdrehen der Schraube 3,5 x 32 mm demontieren. 30.Halterohr an gekennzeichneter Stelle absägen. Dabei besonders auf saubere und winklige Schnittführung achten.
- Seite 14 Montageschritte 31.Gelenkkopf und -platte in Montageschritte umgekehrter Reihenfolge am gekürzten Halterohr montieren. 32. Unifix mit Scheibenhalter auf die Seitenwand aufstecken. Den Scheibenhalter mit der Vorderkante an die Markierung positionieren und mit dem vorderen Gewindestift M10 auf der Scheibe festklemmen. 33 Das Halterohr an die Wand schwenken und die Position der Befestigungsbohrung Innenseite...
- Seite 15 Montageschritte 34. Gelenkkopf wieder von der Montageschritte Gelenkplatte lösen. Lochdurchmesser 8 mm an markierter Position bohren, Dübel setzen und Stockschraube M6 x 60 bis auf eine Restlänge von 6 – 8 mm eindrehen. Anschließend die Gelenkplatte aufschrauben und senkrecht ausrichten. Alternativ Stockschraube M6 x 60 zunächst in die Gelenkplatte eindrehen.
- Seite 16 Montageschritte 37.Seitenwand und Türen so Montageschritte Gewindestift M4 zueinander ausrichten, dass die Türen exakt schließen und Innenseite parallel zur Fuge oder Wanne verlaufen, danach Scheibenhalter mit dem vorderen Gewindestift M10 erneut an der Seitenwand fixieren. Bei korrekter Position das Halterohr vom Hinterer Scheibenhalter mit Gewindestift...
- Seite 17 Montageschritte 40. Spaltdichtungen oben einige Montageschritte Außenseite Zentimeter auf die anschlagseitigen Türflügel aufstecken, somit wird ein Abknicken verhindert. Die Ausklinkung muss unten sein.Die Dichtlippe sollte sich innen befinden und am schließseitigen Flügel anliegen können. 41. Der Abstand zwischen Dichtlippe Unterkante der Dichtung und der Duschfläche darf max.
- Seite 18 Montageschritte 43.Darstellung der anschlagseitigen Montageschritte Wannendichtung mit Ausklinkung für den Anschluß an die Spaltdichtung. Vorderkante Ausklinkung ontage anschlagseitige Wannendichtung. Innenseite Zum Anzeichnen der Länge muss die Dichtung mit dem geraden Ende hinten an der unteren Gelenkplatte anliegen (siehe Pfeil), dazu muss die Dichtung nicht auf die Scheibe montiert werden es reicht aus, wenn sie dazu unter die Scheibe...
- Seite 19 Montageschritte 46. Die ermittelte Länge muss Montageschritte nun auf das hintere Ende der Innenseite Dichtung übertragen werden und wird dort abgeschnitten. Länge übertragen 47. Beim Montieren bitte darauf achten, dass die Dichtung Innenseite Innenseite durch die untere Ausfräsung (siehe Bleistiftspitze) bis an die untere Gelenkplatte geschoben wird.
-
Seite 20: Es Wird Nur Der Flexible Abweiser
Montageschritte 49. Die schließseitige Montageschritte Wannendichtung wird mit der Innenseite Vorderkante der Ausklinkung Innenseite gegen die Türmagnetdichtung geschoben und am Scheibenende bündig zugeschnitten. 49.1 50. Damit die Spaltdichtung durchgehend auf dem schließseitigen Flügel anliegt, muss wie dargestellt die Wannendichtung an der Vorderkante der Spaltdichtung angezeichnet und ausgeklinkt werden. - Seite 21 Montageschritte Montageschritte 52.Versiegelung an der Gelenkeinheit von außen ca. 150 mm senkrecht in der Höhe Innenseite und waagerecht an der Außenseite Gelenkplatte bis zur vorderen Öffnung, diese komplett versiegeln. Innen senkrecht auf der 52.1 kompletten Profillänge 2x versiegeln. Vordere Öffnung 53.
- Seite 22 Hinweis...
-
