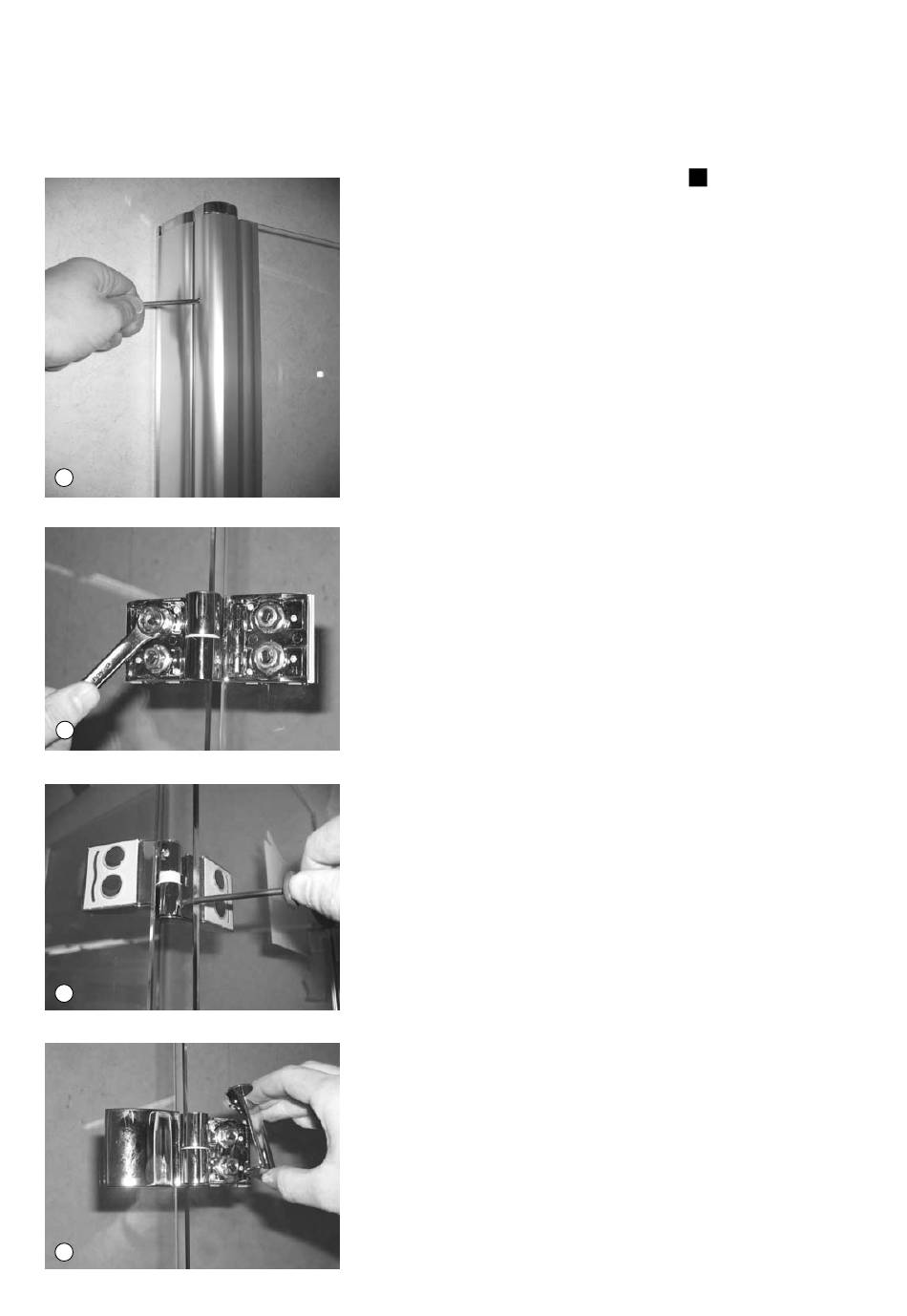

22. geraden Flügel lotrecht ausrichten. Hierzu
wird der Flügel nach innen gefaltet, die
bohrungen der Justierschrauben am Dreh-
profil werden sichtbar. Mit innensechskant-
schlüssel sW 4 einstellung vornehmen.
23. Falls erforderlich lässt sich der Flügel
schließseite ebenfalls ausrichten.
Hierzu mit geeignetem Montagewerkzeug
sW 13 die befestigungsmuttern M8 lösen
und einstellung vornehmen. achtung vor
dem lösen der befestigungsmuttern unte-
re scheibenkanten mit kantenschutzprofil
sichern.
Die befestigungsmuttern M8 sind mit
einem Drehmoment von 15 nm anzu-
ziehen.
24. nach korrekter einstellung der türflügel die
beiden sicherungsschrauben M3 fest anzie-
hen. Die obere schraube verhindert das
ungewollte aushängen der türflügel. Falls
die türflügel nochmals ausgehängt werden
müssen, ist diese schraube vorher zu lösen.
Die untere schraube sichert zusätzlich die
Fixierschraube der Hubrings gegen lösen.
Falls der Hubring neu justiert werden muss,
ist diese schraube vorher zu lösen.
25. beschlagabdeckungen montieren.
Dabei Zuordnung links „l" und rechts
„r" beachten. Vor Montage der
beschlagabdeckungen nochmals alle
befestigungsmuttern M8 mit einem
Drehmoment von 15 nm anziehen.
