Roth Laguna Maxi Wave Montageanleitung Seite 15

Montageanleitung
außenseite
max. 1 mm
34
Vorderkante ausklinkung
35
innenseite
35.1
länge messen
36

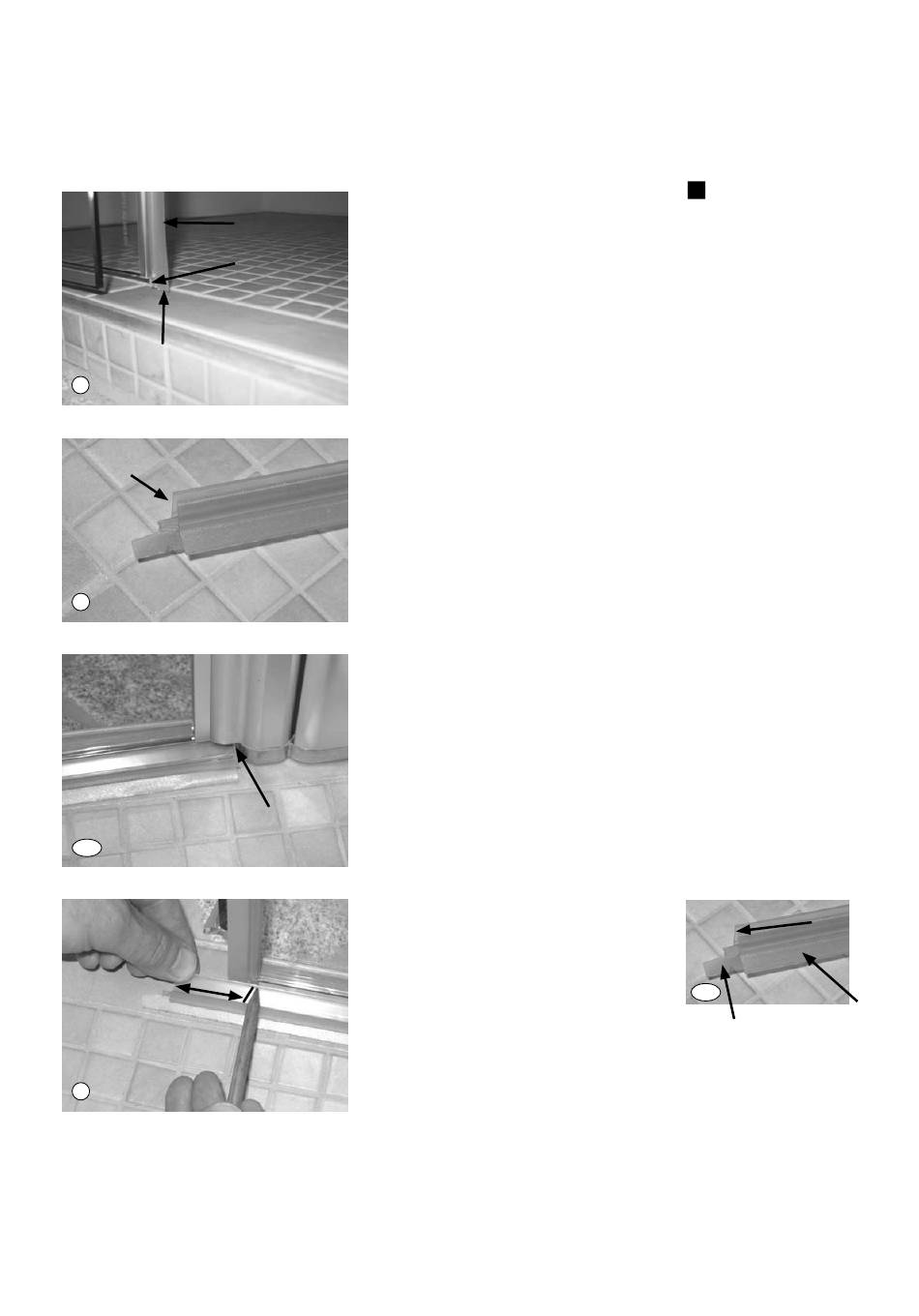

34. Dichtungen montieren.
Dichtlippe
Die spaltdichtung so auf den anschlag-
seitigen Flügel montieren, dass sich die
ausklinkung
ausklinkung unten befindet und die
Dichtlippe später innen am gebogenen
Flügel anliegen kann. Der abstand zwi-
schen unterkante der Dichtung und der
Duschfläche darf max. 1 mm betragen.
35. Darstellung der anschlagseitigen
Wannendichtung mit ausklinkung für
den anschluß an die spaltdichtung.
35.1 Montage anschlagseite Wannendichtung.
Zum anzeichnen der länge muss die
Dichtung mit dem geraden ende
hinten an der unteren gelenkplatte
anliegen (siehe Pfeil), dazu muss die
Dichtung nicht auf die scheibe
montiert werden. es reicht aus, wenn
sie dazu unter die scheibe gelegt wird.
36. Die länge von der Vorderkante der
ausklinkung bis zur spaltdichtung wie
dargestellt anzeichnen und ausmessen.
innenseite
bitte darauf achten, dass sich die
ausklinkung am vorderen ende des
anschlagseitigen Flügels befindet und,
dass der schräge abweiser nach innen
zeigt.
15
Montageschritte
Vorderkante
ausklinkung
36.a
mittlere lippe
schräger
abweiser
