Roth Laguna Maxi Wave Montageanleitung Seite 17

Montageanleitung
39
innenseite
39.1
39.2
innenseite
40
40.1

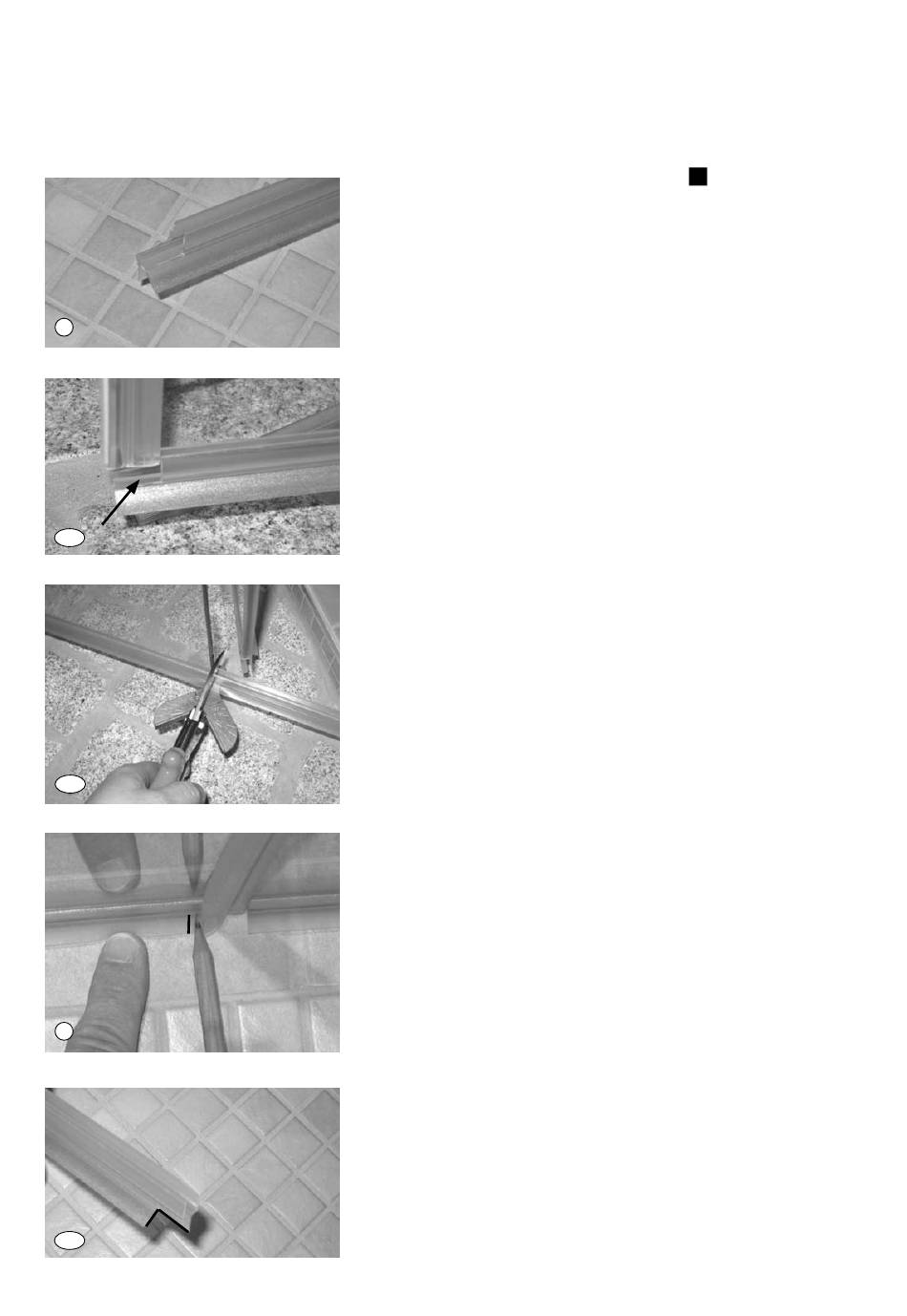

39. Darstellung der schließseitigen
Wannendichtung mit ausklinkung
für den türmagnet.
39.1 Montage schließseitige Wannendichtung
Die Wannendichtung am gebogenen
Flügel so montieren, dass sie mit der
ausklinkung (siehe Pfeil) vorne am
türmagnet anliegt.
39.2 am scheibenende bündig abschneiden.
40. Damit die spaltdichtung durchgehend
auf dem schließseitigen gebogenen
Flügel anliegt, muss wie dargestellt
die Wannendichtung an der Vorder-
kante der spaltdichtung angezeichnet
und ausgeklinkt werden.
40.1 Wie dargestellt wird nur der flexieble
abweiser ausgeklinkt.
siehe schwarze umrandung.
17 17 17
Montageschritte
