Roth Laguna Maxi Wave Montageanleitung Seite 6

Montageanleitung
Montageschritte

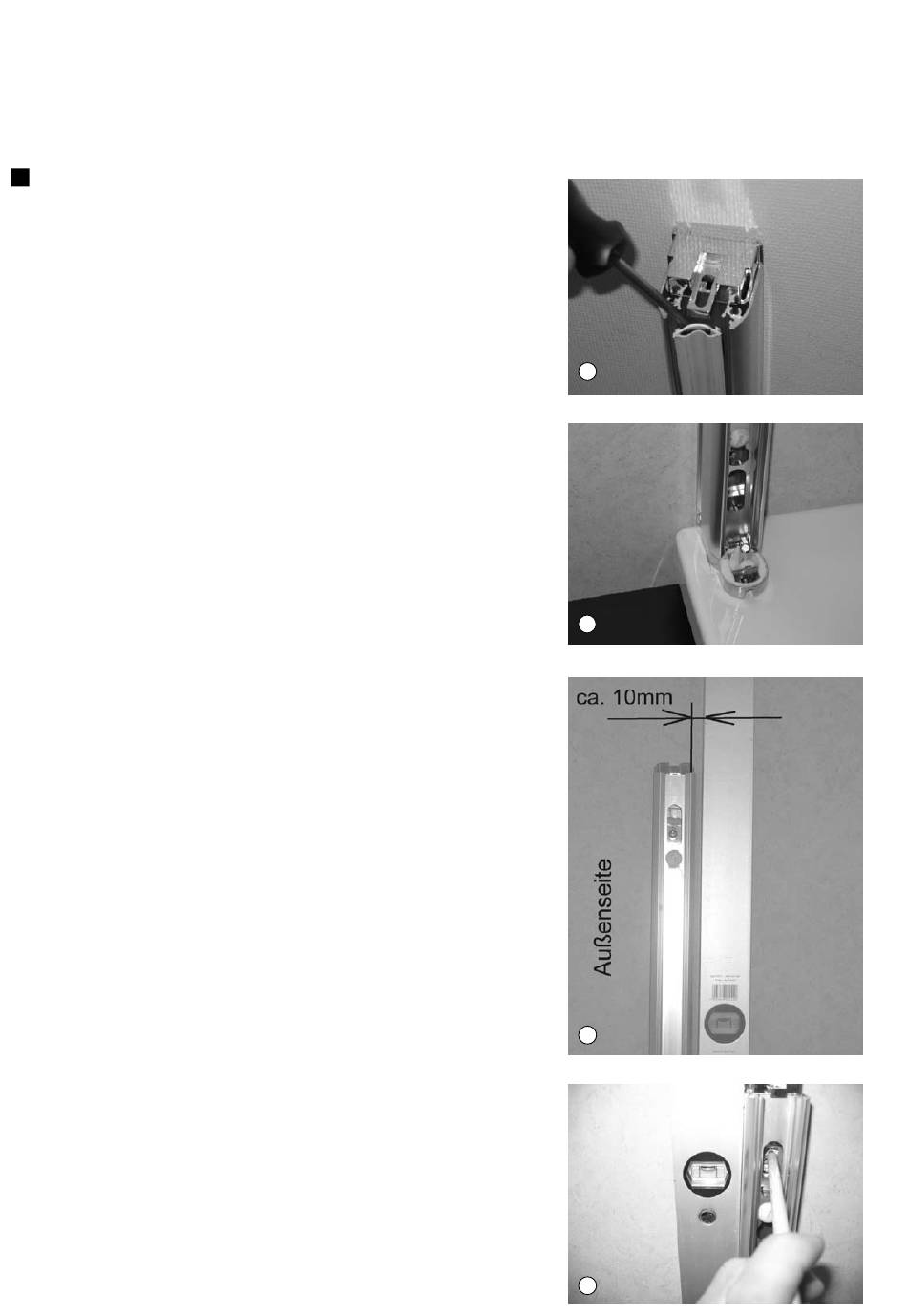

3. obere gelenkplatte und gelenkdichtung
demontieren.
4. gelenkeinheit an die Markierung setzen.
5. gelenkeinheit nach oben ca. 10 mm
aus dem lot, nach außen, ausrichten.
Dadurch stehen die türscheiben im ge-
schlossenen Zustand lotrecht zueinander.
6. bohrlöcher anzeichnen, bohren und Dübel
einsetzen.
