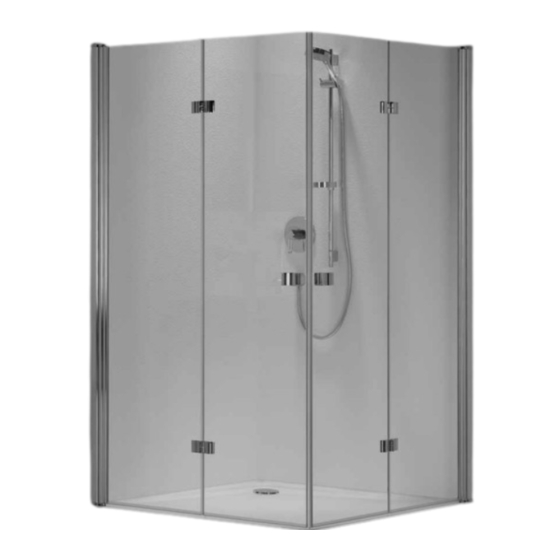

Roth LAGUNA MAXI WAVE Montageanleitung
Vorschau ausblenden
Andere Handbücher für LAGUNA MAXI WAVE:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Montageanleitung (12 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Roth LAGUNA MAXI WAVE
Inhaltszusammenfassung für Roth LAGUNA MAXI WAVE

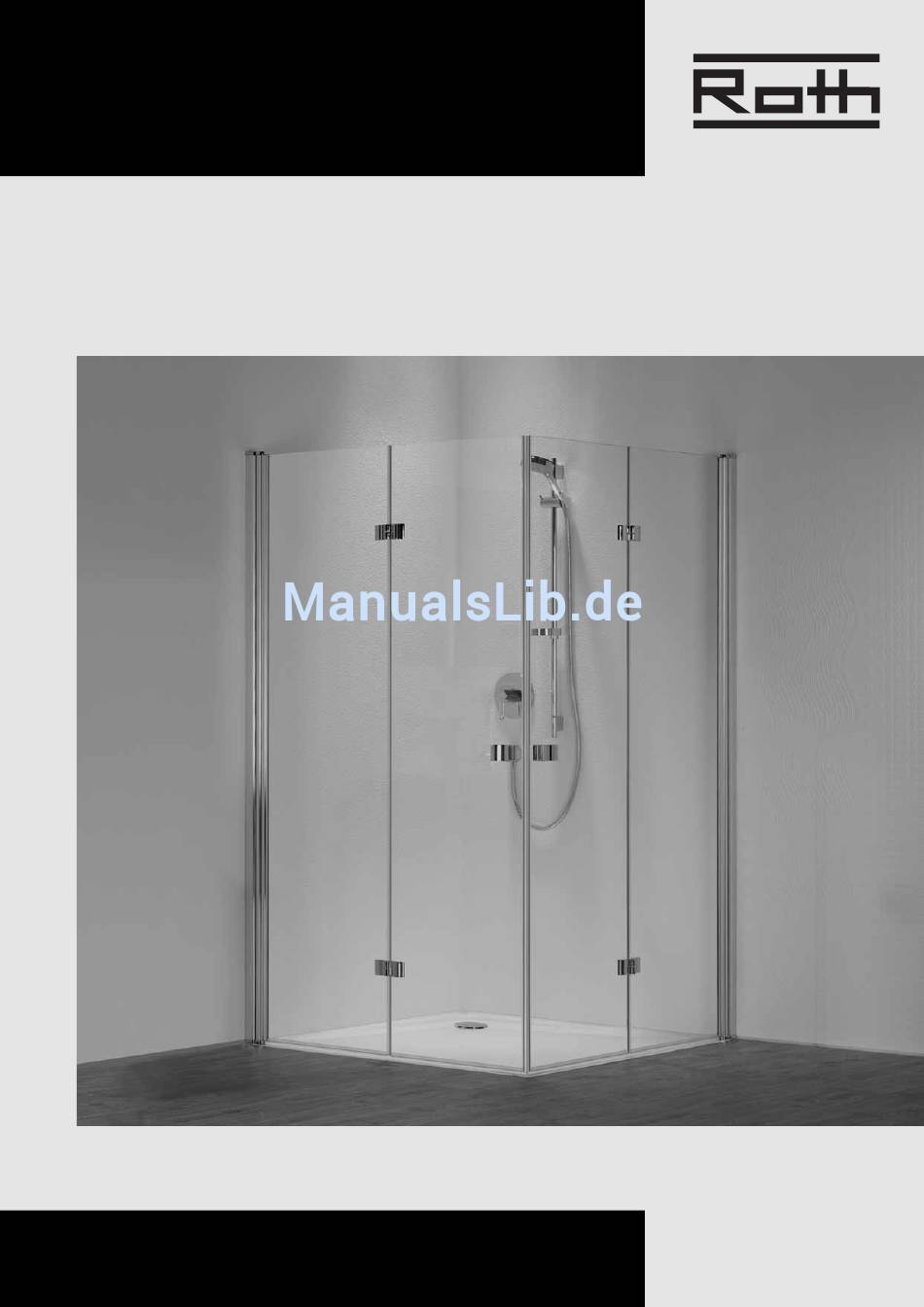

- Seite 1 LAGUNA MAXI WAVE MONTAGEANLEITUNG ECKEINSTIEG ENERGIE- UND SANITÄRSYSTEME...
- Seite 2 Montageanleitung Echtglasduschen Die Laguna Maxi Echtglasdusche ist ein Pro- ein und ersetzen Sie beschädigte Scheiben! Allgemeines dukt mit höchstem Qualitäts- und Verarbei- Die Echtglasdusche ist gemäß Montageanlei- tungsstandard. Damit Funktion und Qualität tung an den Wänden zu fixieren. Prüfen Sie vor des Produktes über Jahre hinweg erhalten blei- der Befestigung des Produktes die Tragfähigkeit ben, beachten Sie bitte nachfolgende Hinweise...
- Seite 3 Montagevoraussetzungen Montagevoraussetzungen im günstigsten Fall ein Gefälle nach innen aufweisen. Eckwanne Wanneneinbau und Ausrichtung Beim Einbau darauf achten, dass die Wanne wie dargestellt waagerecht ausgerichtet wird. Abdichten mit Silikon Die Abdichtung mit Silikon erfolgt im Über- gang zwischen Wanne und der Wand. Wanneneinbaumaße Je nach Wannengröße Maß...
- Seite 4 Montageanleitung Eckeinstieg Schlagbohrmaschine mit Steinbohrer Werkzeuge Durchmesser 6 mm Wasserwaage Schraubendreher Kreuzschlitz Schraubendreher Schlitz Ringmaulschlüssel SW 13 Schere (Dichtungen zuschneiden) Gliedermaßstab (Zollstock) Innensechskantschlüssel SW 2,5 Innensechskantschlüssel SW 3 Innensechskantschlüssel SW 4 Bleistift Packungsinhalt 4x Türflügel 2x Gelenkeinheit 2x Spaltdichtung 2x Türmagnetdichtung 45° 4x Wannendichtung 1x Gummiwischer 1x Zubehör...
- Seite 5 Montageschritte Die folgenden Montageschritte zeigen den Montageschritte Aufbau der linken Abtrennungsseite. Für die rechte Abtrennungsseite diese bitte spiegel- bildlich anwenden. 1. Position der Gelenkeinheit auf Dusch- wanne oder Fliesenboden markieren. Auf Duschwanne 8mm. Auf Fliesenboden 0mm (Fugenbündig). Bei Sonderanfertigungen sind abweichende Maßangaben im Montagehinweis angege- ben.
- Seite 6 Montageschritte Montageschritte 4. Gelenkeinheit an die Markierung setzen. 5. Lotrecht ausrichten und die 4 Bohrlöcher anzeichnen, bohren und Dübel einsetzen. 6. Die jeweilige äußere Hälfte der unteren Gelenkplatten dünn mit Silikon bedecken und darauf achten, dass der mittige Kanal nicht mit Silikon verschlossen wird. 7.
- Seite 7 Montageschritte Montageschritte 8. Lotrecht ausrichten und mit Spax 4,5 x 45mm befestigen . 9. Gelenkprofil mit den weißen Kunststoff- schrauben lotrecht ausrichten. 10. Hinteren Kanal mit Silikon verschließen. 11. Die graue Gelenkdichtung muss beim Montieren so positioniert werden, dass das zweilagige Ende der innenliegenden Verstärkung unten ist.
- Seite 8 Montageschritte Montageschritte 12. Die Gelenkdichtung ganz nach unten auf die Gelenkplatte drücken und an- schließend auf der ganzen Länge vor- sichtig in den Pfosten eindrücken. Achtung ! Der Kantenschutz auf den Scheiben darf erst entfernt werden, wenn diese fest montiert und ausgerichtet sind.
- Seite 9 Montageschritte 16. Mit 3 Linsenkopfschrauben 3,5 x 32 mm Montageschritte befestigen. 17. Flügel Schließseite einhängen. 18.1 Zum Einstellen der Tür Fixierschraube leicht lösen. (nicht entfernen) Bei loser Fixierschraube ist der Hubring im Beschlag drehbar ohne das der Türflügel anhebt. Nach dem Ausrichten der Türen Fixier- schraube fest anziehen um den Hubring in seiner Lage zu arretieren.
- Seite 10 Montageschritte Montageschritte 18.2 Der Kantenschutz kann jetzt entfernt werden. 19. Flügel Anschlagseite lotrecht ausrichten. Hierzu wird der Flügel nach innen gefal- tet, die Bohrungen der Justierschrauben am Drehprofil werden sichtbar. Mit Innen- sechskant SW 4 Einstellung vornehmen. 20. Falls erforderlich lässt sich der Flügel Schließseite ebenfalls ausrichten.
- Seite 11 Montageschritte 21. Nach korrekter Einstellung der Türflügel Montageschritte die beiden Sicherungsschrauben M3 fest anziehen. Die obere Schraube verhindert das unge- wollte Aushängen der Türflügel. Falls die Türflügel nochmals ausgehängt werden müssen, ist diese Schraube vorher zu lösen. 22. Beschlagabdeckungen montieren. Dabei Zuordnung Links „L“...
- Seite 12 Montageschritte 25. Zweite Griffhälfte gemeinsam mit Montageschritte Griffunterlage über Befestigungshülse schieben und durch Eindrehen des Gewindestiftes M5 auf Befestigungshülse fixieren. Gewindestift hierbei fest anzie- hen. 26. Türmagnetdichtungen auf die beiden Flügel Schließseite mit Unterkante Scheibe bündig montieren. Längen Oberkante Scheibe anzeichnen und zuschneiden. Auf die Polarität der Magnete achten, sie müs- sen sich gegenseitig anziehen.
- Seite 13 Montageschritte 28. Die 2 Bohrungen am Außenprofil mit den Montageschritte beiliegenden Justierschraubenabdeckun- gen verschließen. 29. Dichtungen montieren. Spaltdichtung auf den Flügel Anschlagseite montieren (Dichtlippe liegt am Flügel Schließseite innen an), maximaler Spalt zur Wanne 1 mm. Dichtungslänge Oberkante Scheibe bündig. Anzeichnen und zuschneiden. 30.
- Seite 14 Montageschritte Montageschritte 32. Wannendichtung am Flügel Schließseite so montieren, dass sie mit der Ausklinkung vorn an der Türmagnetdichtung anliegt und hinten mit der Scheibenkante bündig abschließt. Anzeichnen und zuschneiden. 33. Die mittlere Dichtlippe der Wannendich- tung vom Flügel Anschlagseite überlappt im geschlossenen Zustand die des schließ- seitigen Flügels je nach Einstellung um ca.
- Seite 15 Montageschritte 36. Versiegelung an den Gelenkeinheiten von Montageschritte außen ca. 150 mm senkrecht in der Höhe und waagerecht an der Gelenkplatte bis zur vorderen Öffnung. Die Öffnung kom- plett versiegeln. 37. Innen senkrecht auf der kompletten Profillänge versiegeln. Abtrennung nach dem Ver- siegeln 24 Stunden nicht benutzen.
-
Seite 16: Reinigungs- Und Pflegehinweis
Herstellergarantie tritt nicht in Kraft. • Wasserflecken, Seifenreste, Kalkrück- ROTH WERKE GMBH Am Seerain 2 • 35232 Dautphetal Telefon 0 64 66/9 22-0 • Telefax 0 64 66/9 22-1 00 Hotline 0 64 66/9 22-2 66 EN 14428 E-Mail service@roth-werke.de • www.roth-werke.de...
