Roth LAGUNA Montageanleitung
Eckeinstieg/
runddusche/fünfeckdusche/pendeltür
Quicklinks
Verwandte Anleitungen für Roth LAGUNA
Inhaltszusammenfassung für Roth LAGUNA

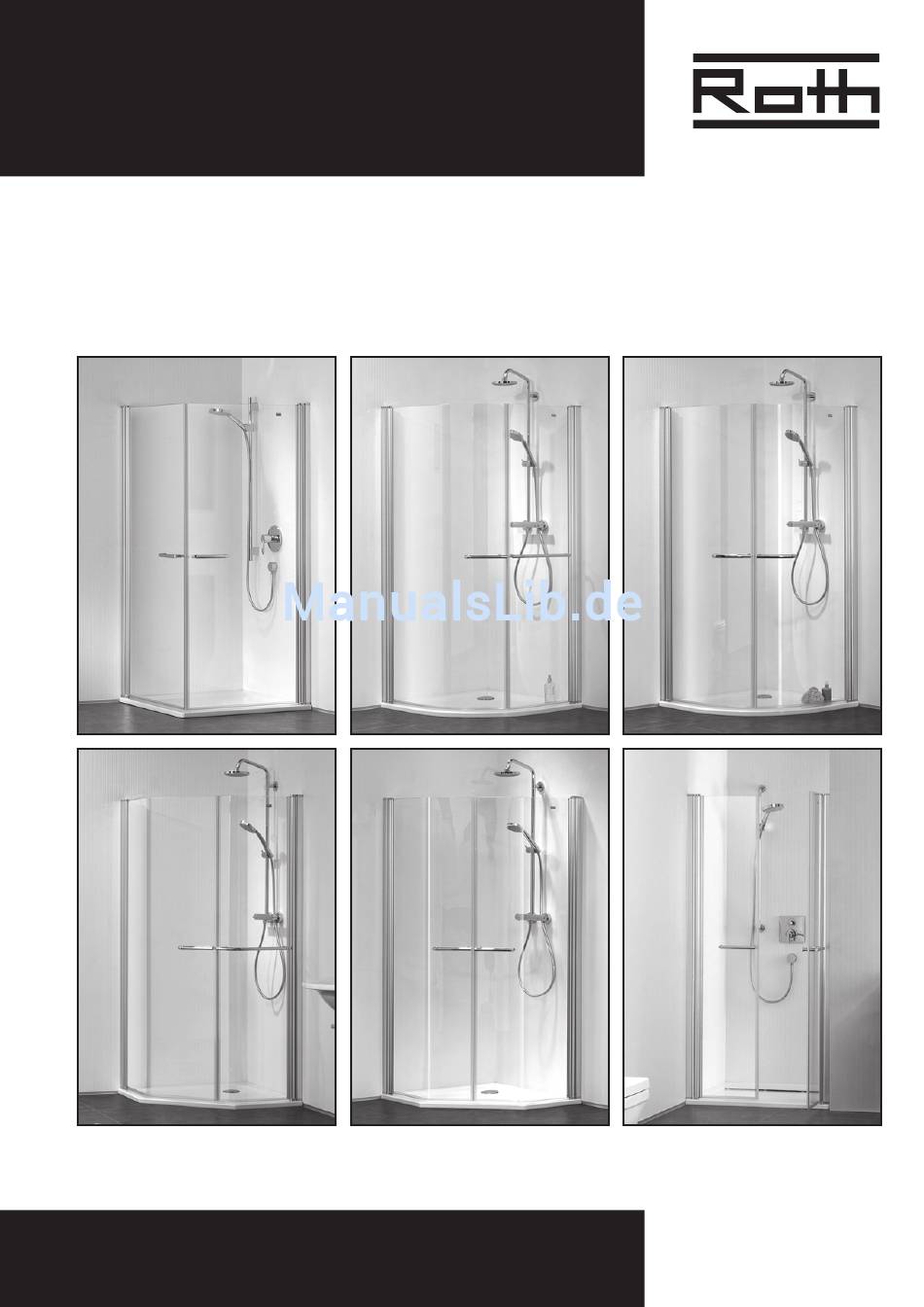

- Seite 1 LAGUNA MONTAGEANLEITUNG ECKEINSTIEG/ RUNDDUSCHE/FÜNFECKDUSCHE/PENDELTÜR ENERGIE- UND SANITÄRSYSTEME...
- Seite 2 Montagevoraussetzungen Allgemeines Die Laguna Duschabtrennung ist ein Produkt Glasscheiben ein und ersetzen Sie beschä- mit höchstem Qualitäts- und Verarbeitungs- digte Scheiben! Die Duschabtrennung ist standard. Damit Funktion und Qualität des gemäß Montageanleitung an den Wänden zu Produktes über Jahre hinweg erhalten bleiben, fixieren.
- Seite 3 Montagevoraussetzungen im günstigsten Fall ein Gefälle nach innen Montagevoraussetzungen aufweisen. Beim Einbau darauf achten, dass die Wanne Wanneneinbau und wie dargestellt waagerecht ausgerichtet wird. Ausrichtung Rundwanne Fünfeckwanne Eckwanne...
- Seite 4 Montagevoraussetzungen Die Abdichtung mit Silikon erfolgt im Abdichten mit Silikon Übergang zwischen Wanne und der Wand. Wanneneinbaumaß Je nach Wannengröße Maß X = 780 – 805 mm Maß X = 880 – 905 mm Maß X = 980 – 1005 mm...
- Seite 5 Materialübersicht Schlagbohrmaschine mit Steinbohrer Werkzeuge Durchmesser 6 mm Wasserwaage Schraubendreher Kreuzschlitz Schraubendreher Schlitz Schere (Dichtungen zuschneiden) Gliedermaßstab Bleistift 2 x Türflügel Packungsinhalt 2 x Gelenkeinheit 2 x Türmagnetdichtung 1 x Wannendichtung (bei Fünfeck 2 x Wannendichtung erforderlich) 1 x Rohrbogen 1 x Gummiwischer 1 x Zubehör Zubehör...
- Seite 6 Montageanleitung Die folgenden Montageschritte zeigen den Montageschritte Aufbau einer linken Abtrennung. Bitte wen- den Sie diese spiegelbildlich für den Aufbau der rechten Ausführung an. 1. Position der Gelenkeinheiten auf der Wanne oder Fliesenboden markieren (Serie 20 mm Einrückmaß, bei Sonder- anfertigungen sind abweichende Maß- angaben im Montagehinweis angegeben).
- Seite 7 Montageanleitung 5. Lotrecht ausrichten und Bohrlöcher Montageschritte anzeichnen, bohren und Dübel setzen. 6. Die jeweilige äußere Hälfte der unteren Gelenkplatten dünn mit Silikon bedecken und darauf achten, dass der mittige Kanal nicht mit Silikon verschlossen wird. 7. Gelenkeinheit erneut an die Markierung setzen.
- Seite 8 Montageanleitung 9. Gelenkprofil mit den weißen Kunststoff- Montageschritte schrauben lotrecht ausrichten. 10. Hinteren Kanal mit Silikon verschließen. 11. Die graue Gelenkdichtung muss beim Montieren so positioniert werden, dass das zweilagige Ende der innenliegenden Verstärkung unten ist. 12. Die Gelenkdichtung ganz nach unten auf die Gelenkplatte drücken und anschlie- ßend auf der ganzen Länge vorsichtig in den Pfosten eindrücken.
- Seite 9 Montageanleitung 13. Türflügel auf den Drehzapfen der unte- Montageschritte ren Gelenkplatte aufsetzen. Auf die Bezeichnung der Flügel achten (oben innen). 14. Das Außenprofil nach unten auf die Gelenkplatte schieben. 15. Die obere Gelenkplatte aufstecken. 16. Mit 3 Linsenkopfschrauben 3,5 x 32 mm befestigen.
- Seite 10 Montageanleitung 17. Türflügel lotrecht ausrichten. Hierzu Montageschritte wird der Flügel nach innen gefaltet, die Bohrungen der Justierschrauben am Drehprofil werden sichtbar. Mit Innen- sechskantschlüssel SW 4 Einstellung vornehmen. 18. Bei Bedarf kann der Türflügel abgesenkt werden, Innensechskantschlüssel SW 3 verwenden. Auslieferungszustand ist obers- te Stellung.
- Seite 11 Montageanleitung 20. Rechtes Außenprofil vom rechten kleinen Montageschritte Flügel abziehen und gleiches mit dem lin- ken großen Flügel vornehmen. 21. Die beiden Flügel tauschen und das rech- te Außenprofil auf den entsprechenden Flügel aufschieben. Anschließend diesen Flügel auf die rechte Gelenkeinheit mon- tieren.
- Seite 12 Montageanleitung 22. Der Kantenschutz kann jetzt entfernt Montageschritte werden. 23. Innengriff und Anschraubknopf demon- tieren. Darauf achten, dass die Gewinde- stifte ausreichend lang aus dem Griff herausragen (circa 12 mm) und die Griffunterlagen mit den kleinen Löchern aufgelegt sind. 24. Gewindestifte des Griffes von außen durch die Bohrung des Türflügels durch- stecken.
- Seite 13 Montageanleitung 26. Innengriff von innen zur vorderen Montageschritte Scheibenkante montieren und den An- schraubknopf am gebogenen Griffende ebenfalls von innen montieren. 27. Türmagnetdichtungen auf die beiden Türflügel montieren, unten maximaler Spalt zur Wanne 1 mm und oben mit Oberkante Scheibe anzeichnen und zu- schneiden.
- Seite 14 Montageanleitung 29. Die Bohrungen am Außenprofil mit den Montageschritte beiliegenden Justierschraubenabde- ckungen verschließen. 30. Beim Montieren der Wannendichtungen am Türflügel darauf achten, dass der schräge Abweiser zur Innenseite zeigt. Beim Zuschneiden der Länge muss diese hinten an der Gelenkplatte und vorne an der Türmagnetdichtung anliegen.
-
Seite 15: Reinigungs- Und Pflegehinweise
Montageanleitung 32. Innen senkrecht auf der kompletten Montageschritte Profillänge versiegeln. Abtrennung nach dem Versiegeln 24 Stunden nicht benutzen. Reinigungs- und Pflegehinweise • Es dürfen keine alkalischen, stark säure- mit Glasreinigungsmittel oder Chromputz- Hinweise haltigen oder aggressiven Reinigungs- mittel abwaschen und anschließend mit mittel verwendet werden, da die Kombi- einem Baumwolltuch trocken reiben. - Seite 16 ROTH WERKE GMBH Am Seerain 2 • 35232 Dautphetal Telefon 0 64 66/9 22-0 • Telefax 0 64 66/9 22-1 00 Hotline 0 64 66/9 22-2 66 E-Mail service@roth-werke.de • www.roth-werke.de...
