Montageanleitung
28
29
außenseite
30

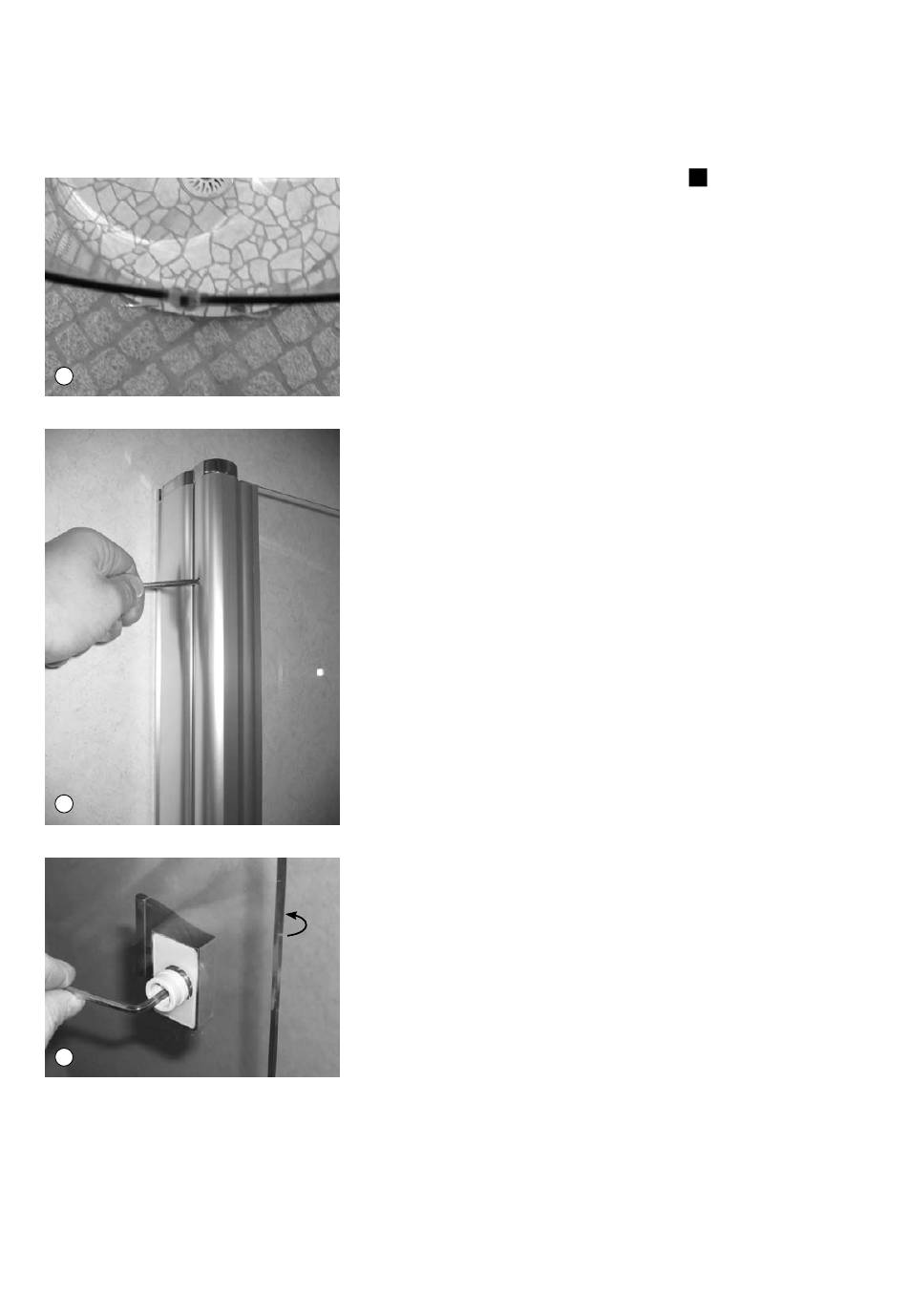

28. gebogene Flügel so ausrichten, dass beide
miteinander fluchten und die türscheiben
lotrecht zueinander stehen. eventuell an
den glenkeinheiten die schrägstellung
korrigieren.
29. türen schließen und die Flügel auf einen
parallelen Verlauf zur Wanne oder Fuge
hin kontrollieren. eventuell nochmals
korrekturen an der Justierschraube oder
den gelenkteilen vornehmen wie unter
Punkt 22 beschrieben.
30. erste griffhälfte zusammen mit der
griffunterlage auf der innenseite der
innenseite
scheibe anlegen und mittels senkschraube
M6 x 20 und der befestigungshülse aus
kunststoff von der außenseite her durch
die bohrung hindurch verschrauben.
