Roth Laguna Maxi Wave Montageanleitung Seite 16

Montageanleitung
Montageschritte

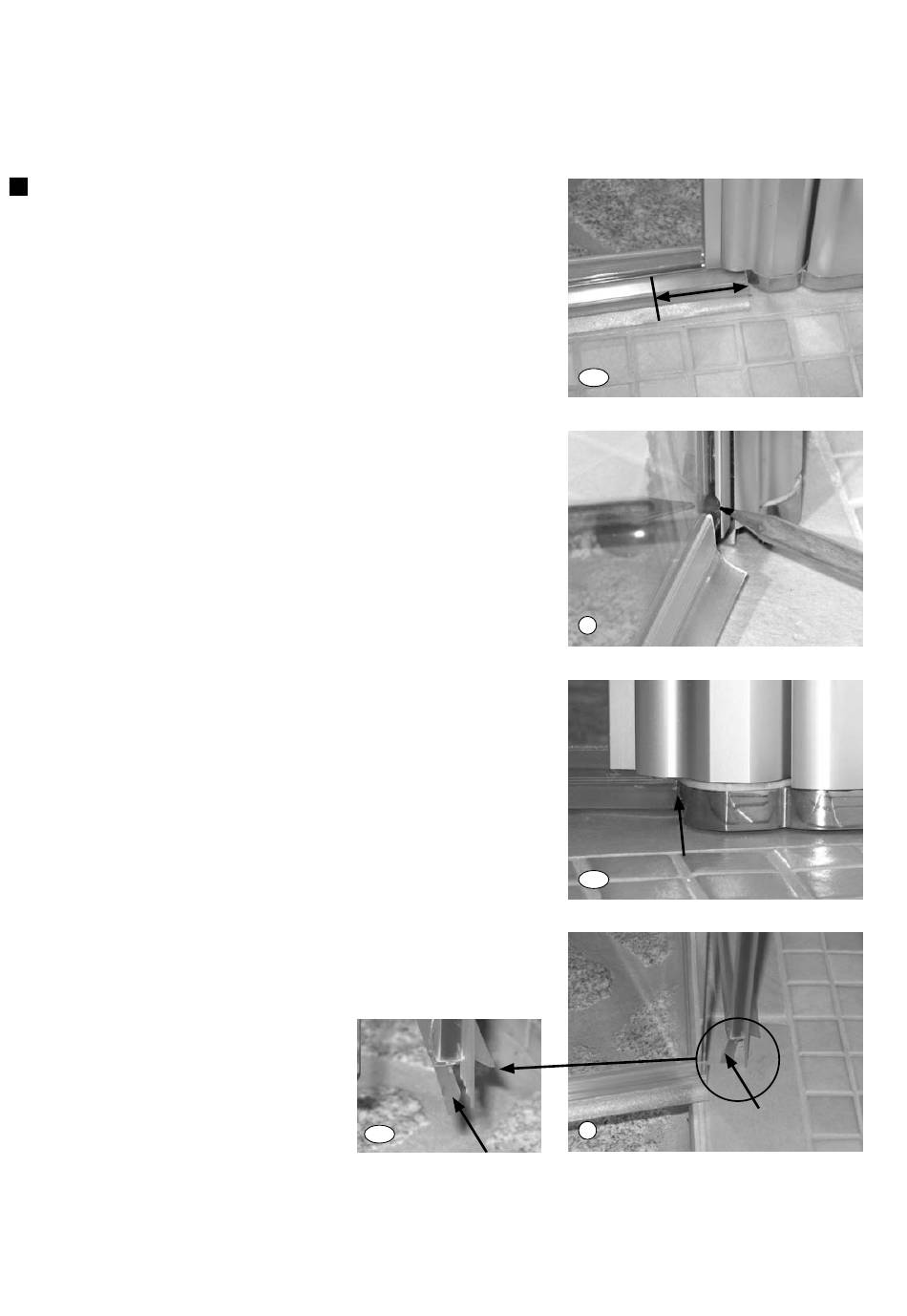

36.1 Die ermittelte länge muss nun auf das
hintere ende der Dichtung übertragen
werden und wird dort abgeschnitten.
37. beim Montieren bitte darauf achten,
dass die Dichtung durch die untere
ausfräsung (siehe bleistiftspitze) bis
an die untere gelenkplatte geschoben
wird.
37.1 Pfeil zeigt die endgültige Position der
Dichtung an der unteren gelenkplatte.
38. Die mittlere Dichtlippe (siehe Pfeil)
steht hier über die vordere scheiben-
kante über.
38.a
innenseite
36.1
innenseite
37
37.1
38
16 16
länge übertragen
innenseite
