HARTING Han HPR HPTC 400 Montageanleitung Seite 4

Han HPR High Performance Transformer Connector (HPTC)
®
III. Assembly Han
EN
III. Montage Han
DE

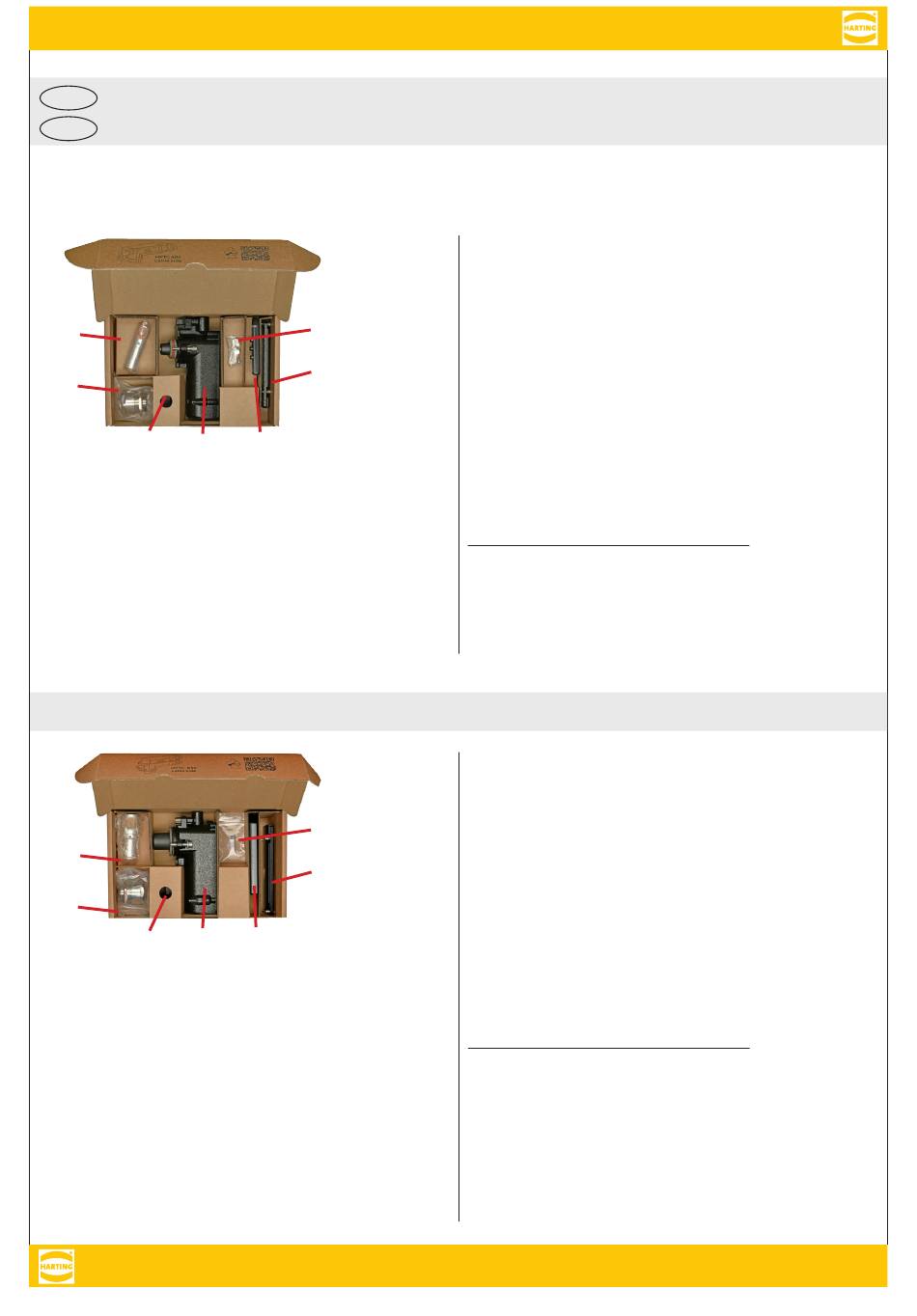

Han HPR HPTC 400 CS Set: Package contents / Verpackungsinhalte
®
Ⓐ
Ⓑ
Ⓒ
Ⓓ
Set, part no. 10 40 271 2136 /
Set, Art.-Nr. 10 40 271 2136
Han HPR HPTC 850 CS Set: Package contents / Verpackungsinhalte
®
Ⓐ
Ⓑ
Ⓓ
Ⓒ
Set, part no. 10 40 281 2129 /
Set, Art-Nr. 10 40 281 2129
HPR HPTC 400 & 850, Cable Side (CS) /
®
HPR HPTC 400 & 850, Kabelseite (CS)
®
Ⓖ
Ⓕ
Ⓔ
Ⓖ
Ⓕ
Ⓔ
Ⓐ Contact Han HPR HPTC 400 /
®
Kontakt Han HPR HPTC 400
®
Ⓑ Cable gland /
Kabelverschraubung
Ⓒ Contact retainer /
Kontakthalterung
Ⓓ Han HPR HPTC 400 CS*, with pre-assembled M6
®
screws and insulation body shell /
Han HPR HPTC 400 CS*, mit vorkonfektionierten
®
Schrauben M6 und Isolierkörper-Schale
Ⓔ Insulation body cover /
Isolierkörper-Deckel
Ⓕ Housing cover (incl. pre-assembled screws 4 x M4) /
Gehäuse-Deckel (inkl. vormontierter Schrauben 4 x M4)
Ⓖ Codings / Kodierungen
* Cable gland, part no. (conduct. cross-section; cable diameter,
thread size) / Kabelverschraubung, Art.-Nr. (Leiter-Querschnitt;
Kabeldurchmesser, Gewindegröße)
- 10402712125 (95 mm²; D 14.5-18 mm, M25)
- 10402712135 (95 mm²; D 16-20.5 mm, M32)
- 10402712136 (120 mm²; D 16-20.5 mm, M32)
Ⓐ Contact Han
HPR HPTC 850 /
®
Kontakt Han HPR HPTC 850
®
Ⓑ Cable gland /
Kabelverschraubung
Ⓒ Contact retainer /
Kontakthalterung
Ⓓ Han HPR HPTC 850 CS*, with pre-assembled M8
®
screws and insulation body shell /
Han HPR HPTC 850 CS*, mit vorkonfektionierten
®
Schrauben M8 und Isolierkörper-Schale
Ⓔ Insulation body cover /
Isolierkörper-Deckel
Ⓕ Housing cover (incl. pre-assembled screws 4 x M4) /
Gehäuse-Deckel (inkl. vormontierter Schrauben 4 x M4)
Ⓖ Codings / Kodierungen
* Cable gland, part no. (conduct. cross-section; cable diameter,
thread size) / Kabelverschraubung, Art.-Nr. (Leiter-Querschnitt.;
Kabeldurchmesser, Gewindegröße)
- 10402812117 (150 mm²; D 21-26.5 mm, M40)
- 10402812137 (150 mm²; D 16-25 mm, M40)
- 10402812118 (185 mm²; D 21-26.5 mm, M40)
- 10402812148 (185 mm²; D 20.5-25 mm, M40)
- 10402812128 (185 mm²; D 26.5-32 mm, M40)
- 10402812119 (240 mm²; D 21-26.5 mm, M40)
- 10402812129 (240 mm²; D 26.5-32 mm, M40)
