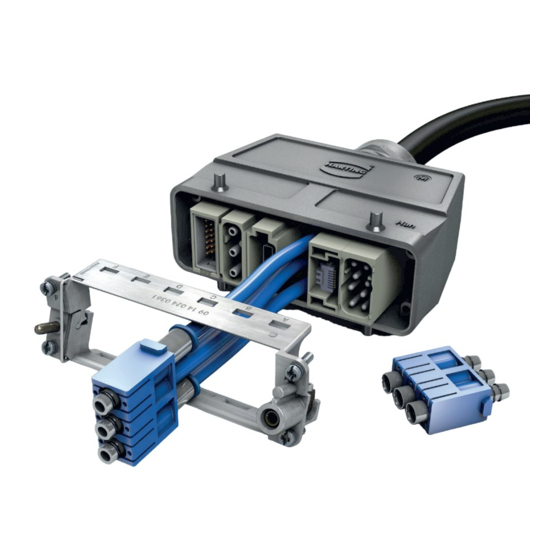

- Seite 1 HARTING Han Pneumatik Modul Metall ® Technische Daten und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter. © 2017 (Stand 07/17), HARTING Electric GmbH & Co. KG, Espelkamp Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Dokuments darf ohne schriftliche Zustimmung der Firma HARTING Electric GmbH &... -
Seite 3: Han ® Pneumatik Modul Metall
® 1. Han Pneumatik Modul Metall ® 1.1 Druckluftübertragung im Steckverbinder-System HARTING Industrie-Steckverbinder erleichtern die Montage/Demontage und Instandhaltung von Systemen zur Vernetzung von Industrieanlagen. Besonders flexibel sind die Steckverbinder der Han-Modular Reihe. Die Module dieser Reihe lassen sich ® beliebig miteinander im Steckverbinder kombinieren. Kontakte für die Übertragung von elektrischer Leistung und/oder Datensignalen können neben Kontakten für gasförmige... -
Seite 4: Lieferumfang
6 mm (Verpackungseinheiten à 10 Stück) Die Kontaktbuchse gibt es in Varianten mit und ohne Absperrung. Bei der Bestimmung des Lieferumfangs ist zu beachten: • Die Anschlussprofile der Kontakte des Han Pneumatik Moduls Metall sind entweder ® auf die Schlauch-Innendurchmesser oder die Schlauch-Außendurchmesser ausgelegt. - Seite 5 Lieferumfang Tabelle 1: Han Pneumatik Modul Metall und Zubehör ® Bezeichnung Bestell-Nr. Ø Produktbild Pneumatik ® M / F 09140033501 3 / 4 / 6 mm Modul Metall Kontaktstift ID 09140006303 3 mm Kontaktbuchse ID 09140006403 Kontaktstift OD 09140006353 3 mm...
-
Seite 6: Über Dieses Dokument
Pneumatik Moduls Metall in HARTING Modularen Steckverbindern. ® 2.1 Zielgruppe Dieses Dokument richtet sich an Entwickler/Planer von Druckluftverteilsystemen sowie an alle Personen, die Pneumatik-Komponenten in HARTING Industrie- Steckverbindern montieren, konfektionieren, instand halten oder demontieren. 2.2 Erklärung der verwendeten Formate Die vorliegende Dokumentation verwendet folgende auszeichnende Formate:... -
Seite 7: Allgemeine Hinweise
Auswahl und Zusammenbau der Einzelteile, beurteilen. Diese Kapitel definiert die bestimmungsgemäße Verwendung des Han Pneumatik Moduls Metall und ® gibt allgemeine Sicherheitshinweise zur Nutzung des Moduls in Han-Modular ® Steckverbindern. Die Verantwortung dafür, dass HARTING Industrie-Steckverbinder im Betrieb die nötigen Grenzwerte und Sicherheitsvorschriften einhalten, liegt bei den Anwendern. -
Seite 8: Technische Beschreibung
Steckverbinder sind für die Überspannungskategorie III (DIN EN 60 ® 664-1) ausgelegt. Anwender müssen den Schutz gegen elektrischen Schlag durch die Einbauart des Steckverbinders sicherstellen. Dies kann unter Verwendung der von HARTING angebotenen Steckverbinder-Gehäuse oder durch Maßnahmen des Anwenders beim Einbau geschehen. Nur für Druckluft geeignet Das Han Pneumatik Modul Metallist nur für die Übertragung von trockener,... - Seite 9 Technische Beschreibung Tabelle 2: Technische Kennwerte Modul Kontaktzahl Farbe blau Werkstoff Polycarbonat Grenztemperaturen -20 °C ... +80 °C Brennbarkeit nach UL 94 Mechanische Lebensdauer ≥ 10.000 Steckzyklen Kontakte Werkstoff Edelstahl Farbe metallic Schlauchanschluss - 3,0 mm - Innendurchmesser (ID) - 4,0 mm (1/8“) - 6,0 mm Betriebsdruck 10 bar (145 psi)
-
Seite 10: Durchfluss Und Druckabfall Am Kontakt
Pneumatik Modul ® 4.2 Durchfluss und Druckabfall am Kontakt Um Planer bei Auswahl und Dimensionierung des Druckluftsystems zu unterstützen, hat HARTING für die Kontakte des Han Pneumatik Moduls Metall die maximale ® Durchflussmenge und den Druckabfall ermittelt. Durchflussmenge Die Durchflussmenge beschreibt das Luftvolumen, das durch die Kontakte des Pneumatik Modul Metall geleitet werden kann. - Seite 11 Technische Beschreibung Grafik 2: Vergleich Buchsenmodul mit/ohne Absperrventil ohne Ventil mit Ventil Druckverlust (bar) Nominale Durchflussmenge Die nominale Durchflussmenge beschreibt das Volumen, dass bei einem relativen Eingangsdruck von 6 bar und einem Druckabfall von 1 bar durch die Schnittstelle strömt. Die nominale Durchflussmenge wird in l/min angegeben und kann zur ersten Einschätzung eines Designs für pneumatische Schnittstellen herangezogen werden.
-
Seite 12: Zulässige Steckverbinder-Gehäuse
Pneumatik Modul ® 4.3 Zulässige Steckverbinder-Gehäuse Das Han Pneumatik Modul Metall kann in einer Vielzahl von Han Gehäusen ® ® eingesetzt werden. Bei einigen Gehäusen ist eine zusätzliche Vorrichtung für den Einbau von Han-Modular Modulen erforderlich (z.B. Han 10 A). -
Seite 13: Anschlusstechniken
ID genannt, was für ‚inner diameter‘ steht und sich ebenfalls direkt auf die Durchmesserkalibrierung des Schlauchs bezieht. Verwendung von Führungsstiften und -buchsen Der Einsatz von Führungsstiften und Führungsbuchsen ist für die Verwendung des Pneumatik Moduls Metall nicht zwingend erforderlich. Die Han Pneumatik ® ®... - Seite 14 Pneumatik Modul ® Kodierungen für die Han-Modular -Reihe ® Abbildung 2: Steckverbinder mit einem Halterahmen Legende: ● Führungsstift ○ Führungsbuchse Abbildung 3: Steckverbinder mit zwei Halterahmen M = Männlich F = Weiblich + Befestigungs- schraube HARTING Electric GmbH & Co. KG...
-
Seite 15: Montageanleitung
Montageanleitung Montageanleitung 5.1 Montage Die Montage wird am Beispiel des Han Pneumatik Moduls Metall mit 3 Pneumatik- ® Kontakten OD demonstriert. Die Montage der Pneumatik-Kontakte ID verläuft analog. Steck seite Überblick - Han Pneumatik Modul Metall ® - 3 Kontaktstifte OD Anschluss seite Überblick... - Seite 16 Pneumatik Modul in den Han-Modular Gelenkrahmen ® montieren: Öffnen Sie den Gelenkrahmen, um das Modul an der vorgesehenen Stelle zu platzieren. ► Achten Sie darauf, dass die Nuten des Moduls in die Aussparungen des Gelenkrahmens passen. HARTING Electric GmbH & Co. KG...
-
Seite 17: Demontage
Montageanleitung 5. Wenn Sie den Han-Modular ® Gelenkrahmen vollständig bestückt haben, schließen Sie diesen durch leichtes Drücken an den Außenseiten des Rahmens. ► Die Nuten des Moduls müssen auf beiden Seiten exakt in die Aussparung des Gelenkrahmens passen. 6. Schieben Sie den fertig bestückten... - Seite 18 Sie gleichzeitig am Schlauch. 4. Um den Pneumatikschlauch vom Pneumatik Kontakt mit der ID-Anschlusstechnik zu lösen, schneiden Sie den Schlauch entlang der Haltekontur des Schlauchs auf. Der Schlauch lässt sich nun vom Pneumatik Kontakt lösen. HARTING Electric GmbH & Co. KG...
-
Seite 19: Störungen Vorbeugen
