Handbuch LCO NF C PRE3 | 03.2022 | 1.4 | de

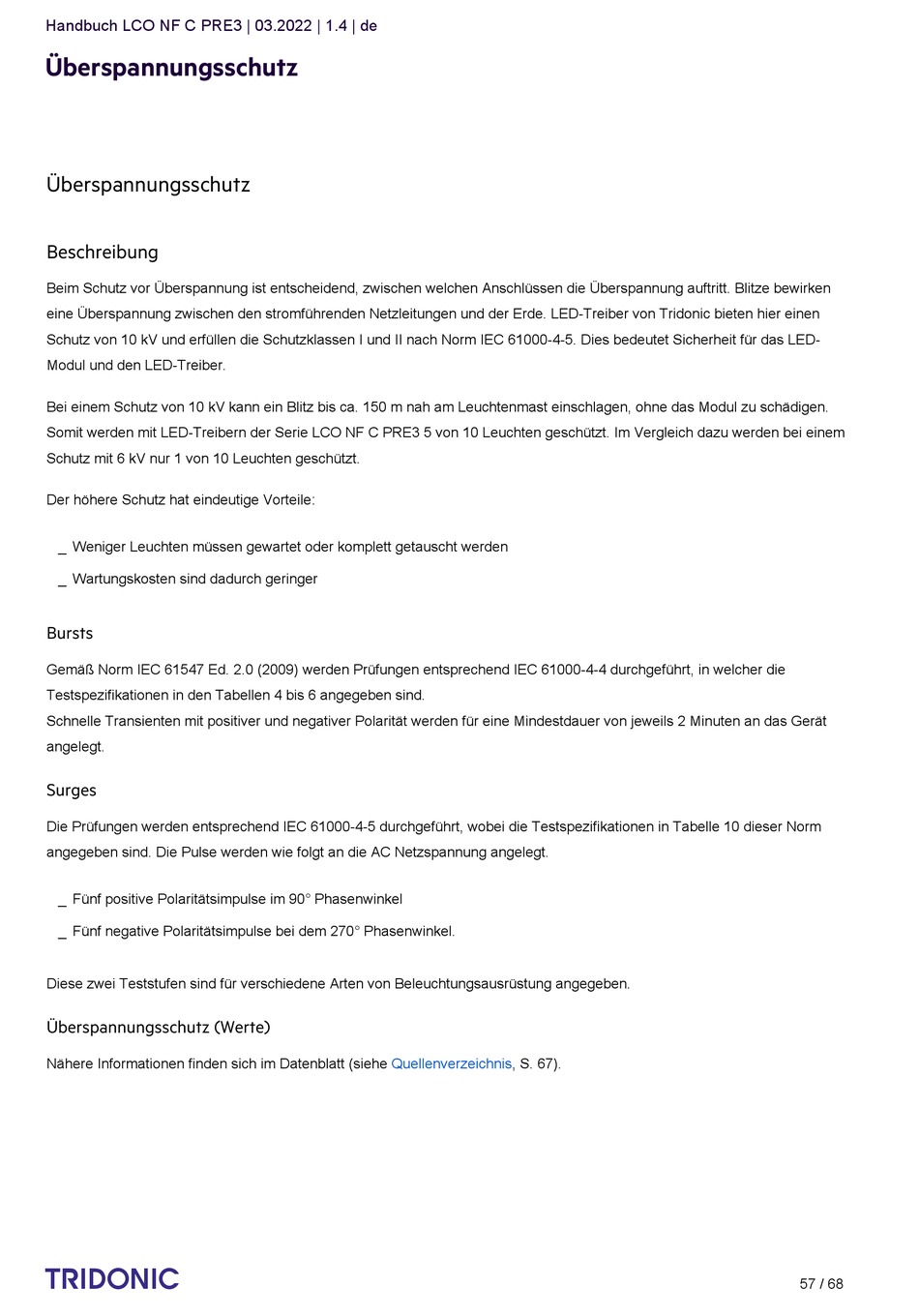

Überspannungsschutz
Überspannungsschutz
Beschreibung
Beim Schutz vor Überspannung ist entscheidend, zwischen welchen Anschlüssen die Überspannung auftritt. Blitze bewirken
eine Überspannung zwischen den stromführenden Netzleitungen und der Erde. LED-Treiber von Tridonic bieten hier einen
Schutz von 10 kV und erfüllen die Schutzklassen I und II nach Norm IEC 61000-4-5. Dies bedeutet Sicherheit für das LED-
Modul und den LED-Treiber.
Bei einem Schutz von 10 kV kann ein Blitz bis ca. 150 m nah am Leuchtenmast einschlagen, ohne das Modul zu schädigen.
Somit werden mit LED-Treibern der Serie LCO NF C PRE3 5 von 10 Leuchten geschützt. Im Vergleich dazu werden bei einem
Schutz mit 6 kV nur 1 von 10 Leuchten geschützt.
Der höhere Schutz hat eindeutige Vorteile:
_
Weniger Leuchten müssen gewartet oder komplett getauscht werden
_
Wartungskosten sind dadurch geringer
Bursts
Gemäß Norm IEC 61547 Ed. 2.0 (2009) werden Prüfungen entsprechend IEC 61000-4-4 durchgeführt, in welcher die
Testspezifikationen in den Tabellen 4 bis 6 angegeben sind.
Schnelle Transienten mit positiver und negativer Polarität werden für eine Mindestdauer von jeweils 2 Minuten an das Gerät
angelegt.
Surges
Die Prüfungen werden entsprechend IEC 61000-4-5 durchgeführt, wobei die Testspezifikationen in Tabelle 10 dieser Norm
angegeben sind. Die Pulse werden wie folgt an die AC Netzspannung angelegt.
_
Fünf positive Polaritätsimpulse im 90° Phasenwinkel
_
Fünf negative Polaritätsimpulse bei dem 270° Phasenwinkel.
Diese zwei Teststufen sind für verschiedene Arten von Beleuchtungsausrüstung angegeben.
Überspannungsschutz (Werte)
Nähere Informationen finden sich im Datenblatt (siehe
...
c
Quellenverzeichnis, S. 67
).
57 / 68
