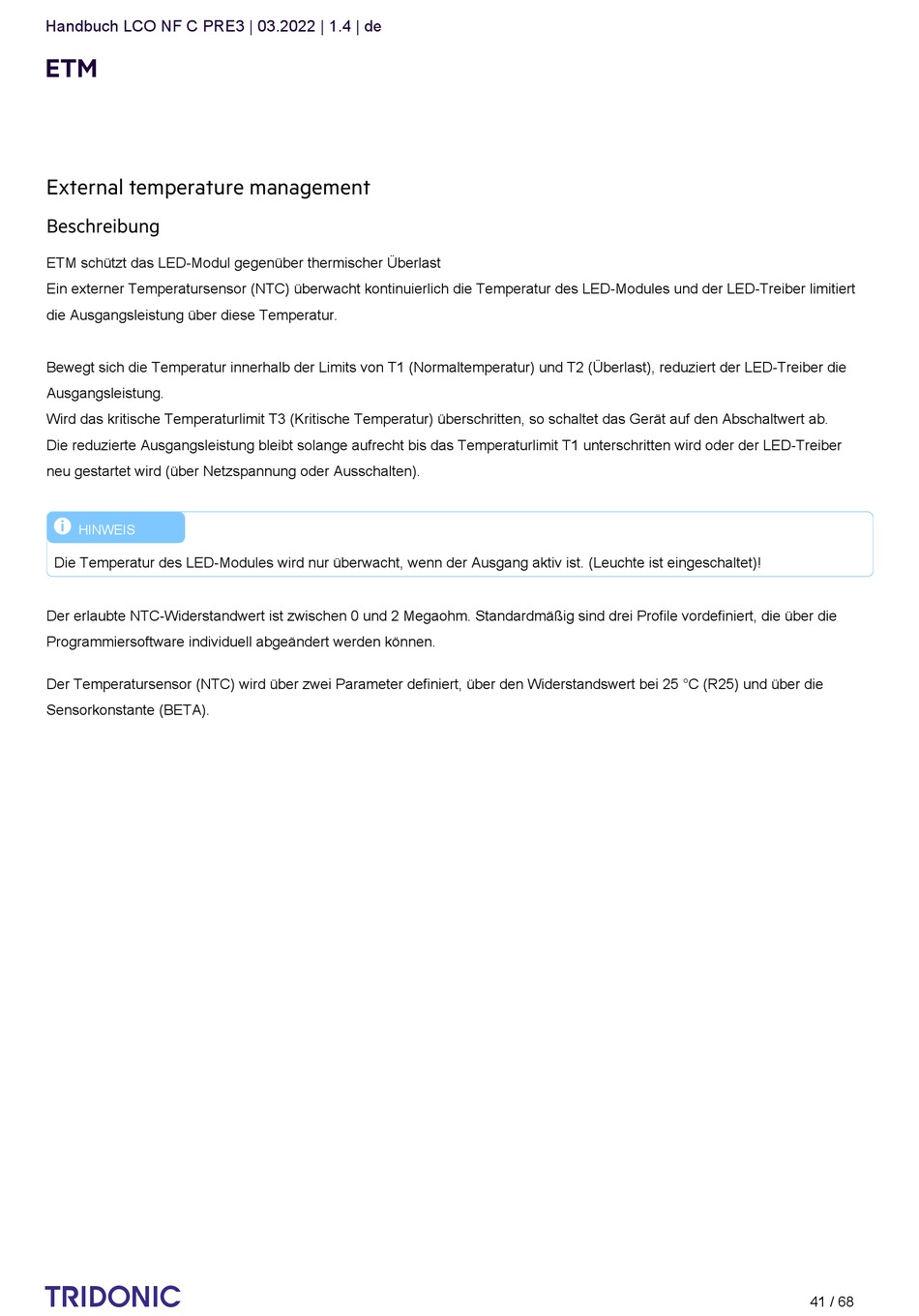

Handbuch LCO NF C PRE3 | 03.2022 | 1.4 | de
ETM
External temperature management
Beschreibung
ETM schützt das LED-Modul gegenüber thermischer Überlast
Ein externer Temperatursensor (NTC) überwacht kontinuierlich die Temperatur des LED-Modules und der LED-Treiber limitiert
die Ausgangsleistung über diese Temperatur.
Bewegt sich die Temperatur innerhalb der Limits von T1 (Normaltemperatur) und T2 (Überlast), reduziert der LED-Treiber die
Ausgangsleistung.
Wird das kritische Temperaturlimit T3 (Kritische Temperatur) überschritten, so schaltet das Gerät auf den Abschaltwert ab.
Die reduzierte Ausgangsleistung bleibt solange aufrecht bis das Temperaturlimit T1 unterschritten wird oder der LED-Treiber
neu gestartet wird (über Netzspannung oder Ausschalten).
I
HINWEIS
Die Temperatur des LED-Modules wird nur überwacht, wenn der Ausgang aktiv ist. (Leuchte ist eingeschaltet)!
Der erlaubte NTC-Widerstandwert ist zwischen 0 und 2 Megaohm. Standardmäßig sind drei Profile vordefiniert, die über die
Programmiersoftware individuell abgeändert werden können.
Der Temperatursensor (NTC) wird über zwei Parameter definiert, über den Widerstandswert bei 25 °C (R25) und über die
Sensorkonstante (BETA).
c
41 / 68
