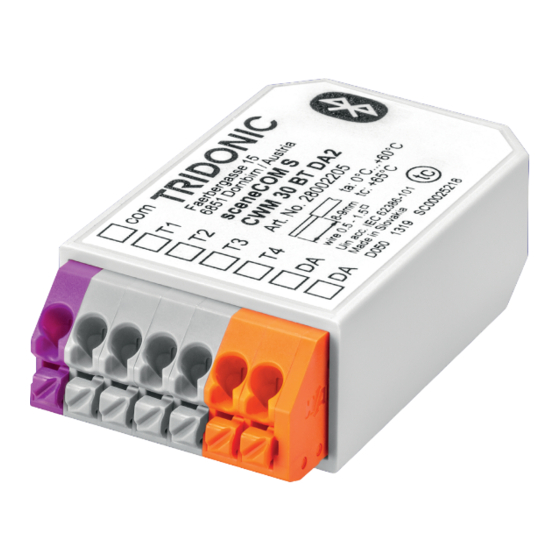

Verwandte Anleitungen für Tridonic sceneCOM S
Inhaltszusammenfassung für Tridonic sceneCOM S
- Seite 1 Sensors & Controls sceneCOM S commissioning App Handbuch...
-
Seite 2: Inhaltsverzeichnis
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de Inhaltsverzeichnis 1. Gültigkeitsbereich 3 1.1. Copyright ............................3 1.2. -
Seite 3: Gültigkeitsbereich
Gültigkeitsbereich Diese Bedienungsanleitung hat Gültigkeit für das sceneCOM S system. Die TRIDONIC GmbH & Co KG arbeitet ständig an der Weiterentwicklung aller Produkte. Dadurch können sich Änderungen in Form, Ausstattung und Technik ergeben. Aus den Angaben, Abbildungen und Beschreibungen dieser Anleitung können daher keine Ansprüche hergeleitet werden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Diese Hinweise sollen Betreiber und Benutzer des sceneCOM S Systems von Tridonic in die Lage versetzen, allfällige Gebrauchsgefahren rechtzeitig zu erkennen, d.h. möglichst im Vorfeld zu vermeiden. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen. Die Installation und Konfiguration dieses Geräts darf nur durch ausgewiesenes Fachpersonal erfolgen. -
Seite 5: Gebrauchsgefahren
Verwenden Sie das Steuergerät nur in trockenen Räumen und schützen Sie das Produkt vor Feuchtigkeit! Vorsicht! Elektromagnetische Verträglichkeit (EMV) Obwohl das Produkt die hohen Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann Tridonic die Möglichkeit einer Störung anderer Geräte nicht ganz ausschließen. 5 / 92... -
Seite 6: Scs Commissioning App
Commissioning App Für die Inbetriebnahme und Konfiguration stellt Tridonic die App „sCS commissioning“ (sceneCOM S) zur Verfügung. Die App kann auf iOS- und Android- Geräten installiert werden. Kompatibel mit Android 6.0 / iOS 10 oder aktueller sowie Geräten, deren Bildschirmdiagonale mindestens 20 cm und Auflösung mindestens 1024 x 768 Pixel beträgt. -
Seite 7: Erste Schritte
3.1. Erste Schritte Die sceneCOM S Commissioning App wurde speziell entwickelt, um die Inbetriebnahme des Lichtsteuersystems sceneCOM S intuitiv zu gestalten. Das DALI-2-basierte, skalierbare Lichtsteuersystem für kleine bis mittlere Anwendungsbereiche umfasst eine Vielzahl von Funktionen - vom einfachen Ein- und Ausschalten und Dimmen bis zur Tageslichtsteuerung - sogar bei Tunable White-Beleuchtung und individuellen Lichtszenarien. -
Seite 8: Site Erstellen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.2. Site erstellen Das Erstellen einer Site ist der erste Schritt bei der Arbeit mit sceneCOM S. Gehen Sie wie folgt vor: Klicken Sie auf das App-Symbol, um die sCS Commissioning App zu öffnen. - Seite 9 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die Seite Sites wird geöffnet. Klicken Sie auf das Pluszeichen unten rechts, um eine Site zu erstellen. 9 / 92...
- Seite 10 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die Konfigurationsseite für die Site wird geöffnet. Oben auf der Seite befinden sich Eingabefelder für den Namen der Site und die Adresse. Darunter befindet sich ein Hintergrundbild für die Site.
-
Seite 11: Section Erstellen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.3. Section erstellen Nachdem Sie eine Site erstellt haben, können Sie auch neue Sections Abschnitte hinzufügen: Klicken Sie auf die Schaltfläche ADD SECTION 11 / 92... - Seite 12 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Add Section wird geöffnet. Hier können Sie den Name der Section ändern, einen Namen für den Speicherort eingeben und den Abschnitt mit sceneCOM S verknüpfen.
-
Seite 13: Grundriss Erstellen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.4. Grundriss erstellen -> Nach dem Anlegen einer Section öffnet sich das Fenster Create Floor Plan (deutsch: Grundriss). Im ersten Schritt können Sie die Grundrissgröße festlegen: Klicken Sie auf die Werte für... - Seite 14 Mit jedem Klick auf die Symbole für Türen und Fenster im Grundriss werden diese um 90 Grad gedreht. Hinweis Falls Sie mit dem sceneCOM S verbunden sind, erhalten Sie die Meldung "Overwrite sceneCOM settings and Overwrite local settings". Diese Settings sind unter sceneCOM S mit Sectionplan verknüpfen, S.
- Seite 15 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Hinweis Benutzerdefinierte Grundrisse können durch Klicken auf die Schaltfläche Save als Vorlage für zukünftige Verwendung gespeichert werden: 15 / 92...
-
Seite 16: Leuchten, Schalter Und Sensoren Platzieren
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.5. Leuchten, Schalter und Sensoren platzieren -> Eine neue Seite wird geöffnet. Hier kann der Grundriss weiter angepasst werden: In diesem Schritt 2 von 3 können Leuchten, Schalter und Sensoren hinzugefügt werden. - Seite 17 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Wenn Geräte auf dem Grundriss platziert wurden, wird die Schaltfläche NEXT aktiv. Klicken Sie auf NEXT , um mit dem nächsten Schritt fortzufahren. 17 / 92...
-
Seite 18: Gruppen Erstellen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.6. Gruppen erstellen -> Das Fenster Create Group wird geöffnet. Geben Sie einen Namen für die Gruppe ein. Klicken Sie auf CREATE xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 18 / 92... - Seite 19 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Eine neue Seite wird geöffnet. Hier können Geräte (Leuchten, Schalter, Sensoren) ausgewählt werden, um Mitglieder der Gruppe zu werden. Wählen Sie Geräte aus, indem Sie diese einzeln anklicken.
- Seite 20 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Neue Gruppen können wie folgt erstellt werden: Klicken Sie oben auf ADD GROUP -> Das Fenster Create Group wird geöffnet. Geben Sie einen Namen für die Gruppe ein.
- Seite 21 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Nachdem die Gruppe erstellt wurde, ist das Häkchen neben dem Gerät nicht mehr sichtbar. Stattdessen haben Nichtmitglieder und Mitglieder der Gruppe eine andere Farbe: Gruppe: Nichtmitglieder Mitglieder Das Ändern einer bereits angelegten Gruppe ist möglich.
-
Seite 22: Sensorinbetriebnahme
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.7. Sensorinbetriebnahme Zusätzlich zum Sensorrezept können die Sensoreinstellungen auf der Sensorseite angezeigt und geändert werden . Platzieren eines Sensors auf dem Grundriss während der Inbetriebnahme außerhalb des Standorts Bei der Inbetriebnahme außerhalb des Standorts können Sensoren über die obere Schiebeleiste... - Seite 23 Wenn Sie entschieden haben, welche Instanzen Sie benötigen, wählen Sie APPLY. Hinweis Achten Sie darauf, dass der sceneCOM S ein Limit von max. 16 Sensoren und insgesamt 224 Instanzen at und vermeiden Sie unnötige Instanzen bei Ihrer Inbetriebnahme, die nicht verwendet werden.
- Seite 24 Platzieren eines Sensors auf dem Grundriss vor Ort oder Inbetriebnahme eines außerhalb des Standorts geplanten Plans während Sie vor Ort sind Während Sie vor Ort sind, sehen Sie unten die an das sceneCOM S angeschlossenen Sensoren. Wenn Sie einen Sensor auswählen, zeigt die App den Namen des Sensors an.
- Seite 25 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wählen Sie einen der Sensoren im Grundriss aus -> Das Sensorfenster öffnet sich rechts. Oben sehen Sie den Namen des Sensors, die Marke und die Artikelnummer.
- Seite 26 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Hardware-Feld Im Hardware-Feld können Sie FIND ME , Link / Unlink, Hardware-Funktionen löschen benutzen. In diesem Feld werden auch die Geräte-ID (DALI-2-Kurzadresse) und die Nummer der aktuell ausgewählten Instanz angezeigt.
- Seite 27 Dies ermöglicht eine einfache Identifizierung, welche Taste vom IR6 welche Instanz steuert. So können Sie die IR-Switch-Instanzen nach Ihren Wünschen in Betrieb nehmen. Standardmäßig werden die ersten 6 IR-Switch-Instanzen automatisch vom sceneCOM S in Betrieb genommen wie im IR 6-Datenblatt beschrieben.
- Seite 28 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Lichtregulierung Um die Lichtregelung zu aktivieren oder zu deaktivieren, müssen Sie zunächst eine Instanz eines Sensors auswählen, der Licht messen kann (DALI Part 304). Im Dropdown-Feld Lichtregelung ist sichtbar, ob für den Sensor die Lichtregelung aktiviert ist oder nicht,...
- Seite 29 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Hinweis Wenn Sie die Grundriss-Seite auswählen, ist die Option Lichtregulierung nicht verfügbar. Stattdessen sind die Statusinformationen verfügbar. Sie müssen die Gruppenansicht auswählen, um die Option Lichtregulierung anzuzeigen.
- Seite 30 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Druckknopf / Digitaleingang / Infrarotschalter von einem Sensor Druckknopf- / Digitaleingang oder Infrarotschaltereingänge, wie sie vom Tridonic MSensor G3 bereitgestellt werden, können in Kombination mit dem Tridonic IR 6 verwendet werden.
- Seite 31 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Gruppenfeld Im Feld Gruppe wird angezeigt, welchen Gruppen der Sensor zugeordnet ist und ob die Lichtregelung in der Gruppe aktiv ist oder nicht. Lichtregulierung in der Gruppe:...
- Seite 32 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im Dropdown-Feld Einstellungen werden folgende Einstellungen angezeigt: Einschaltaktion Bewegungsmelder-Modus Manuelle Ausschaltzeit Bright-Out-Option Gehen Sie wie folgt vor, um diese Werte zu ändern: Klicken Sie auf das Zahnradsymbol.
-
Seite 33: Sensor-Kommissioning Und -Konfiguration
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.8. Sensor-Kommissioning und -Konfiguration Sobald ein Sensor einer Gruppe zugeordnet ist, wird das Symbol für Sensor-Kommissioning und -Konfiguration oben links angezeigt. Klicken Sie oben links auf das Symbol für das Sensorrezept, um den Sensor zu konfigurieren. - Seite 34 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die Light Settings der Sensorrezeptseite werden geöffnet. Die Seite enthält verschiedene Einstellungen: Motion detector mode Klicken Sie auf den Abwärtspfeil, um den Motion detector mode...
-
Seite 35: Inbetriebnahme Schalter
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.9. Inbetriebnahme Schalter Wenn ein in Betrieb genommener Schalter ausgewählt ist, kann er auf der Seite Switch konfiguriert werden, die rechts angezeigt wird. Der Schalter kann benannt werden. - Seite 36 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im Dropdown-Feld Behavior kann das Verhalten für kurzes und langes Drücken konfiguriert werden. Folgende Befehle stehen zur Verfügung: No Action On/Off (Wechselfunktion) Dim Up Dim Down...
- Seite 37 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Hinweis Der Befehl Off (also entweder der Einzelbefehl Off oder das Off der Wechselfunktion On/Off) startet die Manual off Time (manuelle Ausschaltzeit), S. 48 Die Befehle On (also entweder der...
- Seite 38 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im Dropdown-Feld Hardware ist die ID sichtbar. Die ID repräsentiert die DALI-2-Kurzadresse des Geräts, in das der Schalter eingebaut ist. Wenn Sie auf UNLINK klicken, wird der Schalter vom Plan getrennt und wird sichtbar als noch nicht in Betrieb genommen.
- Seite 39 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im Dropdown-Feld Group werden die Gruppen angezeigt, denen der Schalter zugeordnet ist. Wenn die Gruppe ausgewählt ist, werden die dieser Gruppe zugewiesenen Geräte hervorgehoben. 39 / 92...
- Seite 40 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im Dropdown-Feld Settings werden folgende Einstellungen angezeigt: Button press action Minimum light level Maximum light level Um diese Werte zu ändern, gehen Sie wie folgt vor: Klicken Sie auf das Zahnradsymbol.
- Seite 41 So lokalisieren Sie Schalter: Wenn Sie vor Ort sind und sceneCOM S mit einer Section verknüpft haben, können die Taster durch Drücken des Schalters lokalisiert werden: Sobald der Schalter gedrückt wird, beginnt er als Erkennungszeichen sich im Grundriss zu bewegen.
-
Seite 42: Szenen Erstellen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.10. Szenen erstellen Um Szenen zu erstellen, gehen Sie wie folgt vor: Wählen Sie einen Grundriss. Klicken Sie oben links auf die Szenengrafik. xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 42 / 92... - Seite 43 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Konfigurationsmenü Scenes wird geöffnet. Nachdem Sie das Szenen-Konfigurationsmenü aufgerufen haben, können Sie die Geräte auswählen, die auf die Szene reagieren sollen und die Szenenwerte (z. B.
- Seite 44 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Unten können Sie auswählen, für welche Geräte / Gruppen die Szene aktiviert werden soll. Sie haben die Möglichkeit, oder einzelne Gruppen oder bestimmte Geräte auszuwählen. Geräte, die auf diese Szene reagieren, sind im Grundriss mit einem Häkchen gekennzeichnet.
- Seite 45 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App In der Geräteansicht werden alle für ein Gerät gültigen Szenen angezeigt. Informationen wie Lichtstärke und Farbtemperatur sind sichtbar. Durch Anklicken des Zahnradsymbols können die Werte für diese Szene und dieses spezielle Gerät geändert werden.
-
Seite 46: Globale Einstellungen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.11. Globale Einstellungen Gehen Sie wie folgt vor, um die Seite mit den globalen Einstellungen zu öffnen: Wählen Sie den Grundriss. Klicken Sie oben links auf das Zahnradsymbol. - Seite 47 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Alternativ können Sie Folgendes tun: Wählen Sie ein Gerät (dies kann ein Sensor, eine Leuchte oder ein Schalter sein). Klicken Sie auf das Zahnradsymbol unten rechts.
- Seite 48 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Die globalen Einstellungen enthalten mehrere Einstellungen, die sich auf die Bewegung und Lichtregelung der Sensoren beziehen. Zusätzlich kann auch die Szenenüberblendzeit programmiert werden. Die in dieser Ansicht vorgenommenen Einstellungen gelten für alle an das sceneCOM S angeschlossenen...
- Seite 49 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Bright out Option xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 49 / 92...
- Seite 50 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wenn die Bright out Option ausgewählt wurde, werden zusätzliche Felder angezeigt: Bright out threshold Bright out delay time 50 / 92...
- Seite 51 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Bright out Threshold Legt fest, bei welcher Stufe das Bright out beginnt, 150 % bedeutet bspw., dass bei einem eingestellten Lux-Wert von 100 Lux der Bright out delay beginnt, wenn der Sensor 150 Lux misst.
- Seite 52 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Bright out Delay Time Zeit, nach der das Licht ausgeschaltet wird, wenn der Bright out threshold erreicht ist. 52 / 92...
- Seite 53 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Button press Action Wenn die Option temporary target value ausgewählt ist und die Lichter während eines Anwesenheitszyklus manuell gedimmt werden, können die Lichter mit dieser Option auf dem festgelegten Prozentsatz bleiben, der nach dem Drücken der Taste erreicht wurde, oder die...
- Seite 54 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Color Temp Tc Coolest Alle Device Type 8 Geräte (Tunable White) in diesem Abschnitt sind auf diesen Wert beschränkt. Wenn Geräte vorhanden sind, denen es physikalisch möglich ist, kühlere Farbtemperaturen...
- Seite 55 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wenn die DALI-Stromversorgung länger als 500 ms entfernt wird, dimmt der Treiber das Licht auf den programmierten Wert. Wenn "MASK" programmiert ist, bleibt der Treiber auf dem aktuellen Dimmpegel.
-
Seite 56: Current State
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.12. Current state Wenn Sie mit sceneCOM S verbunden sind und ein Treiber ausgewählt ist, wird rechts die Seite Current State für diesen Treiber angezeigt. Der Zeitstempel (hier: "17:10:24") zeigt an, wann der aktuelle Zustand zuletzt ausgelesen wurde. -
Seite 57: Systemfehler-Management
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.13. Systemfehler-Management Das Systemfehler-Management informiert über Fehler in der Installation wie z.B. Geräteausfall Lampenfehler Fehlendes Gerät Hinweis Wenn ein Gerät fehlt und wieder mit dem System verbunden wird, kann es bis zu fünf Minuten dauern, bis das Ausrufezeichen- Symbol (das ! oben) verschwindet. -
Seite 58: Startverhalten
Installation von einer DALI-Leitung zu einer anderen verschoben werden. sceneCOM S unterstützt Sie in diesem Fall mit seinem Algorithmus. Geräte mit derselben Adresse werden automatisch erkannt und neu adressiert. Für den Benutzer ist es nicht erforderlich, eine Inbetriebnahme auszulösen oder sich um doppelte Adressen zu kümmern. -
Seite 59: Wartung / Austausch Defekter Treiber
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.14.4. Wartung / Austausch defekter Treiber Der Algorithmus von sceneCOM S unterstützt Benutzer auch in Wartungsfällen, beispielsweise wenn ein Treiber oder eine Leuchte ausgetauscht werden muss. - Seite 60 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App In diesem Fall muss das defekte Gerät vom Techniker vor Ort ausgetauscht werden. Sobald das Gerät ausgetauscht und das neue Gerät an die DALI-Leitung angeschlossen wurde, wird das Gerät automatisch adressiert.
-
Seite 61: Site Teilen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.15. Site teilen Sobald Sie eine Site erstellt haben, die alle notwendigen Sections beinhaltet, können Sie den Plan für Ihre Mitarbeiter oder Kunden freigeben ohne am selben Ort sein zu müssen. - Seite 62 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Share with Redeem Code wird geöffnet. Klicken Sie auf CREATE REDEEM CODE 62 / 92...
- Seite 63 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Der Einlösungscode wird automatisch erstellt. Klicken Sie auf COPY CODE oder SHARE , um zu kopieren oder direkt über die App zu teilen. Notice Der Einlösungscode ist 30 Tage gültig. Nach dieser Zeit wird der Code ungültig.
-
Seite 64: Importing Shared Planes Via The Redeem Feature
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.16. Importing shared planes via the Redeem feature Wenn Sie einen Einlösungscode erhalten haben, können Sie den Inhalt herunterladen. Gehen Sie wie folgt vor: Gehen Sie zur Seite Sites Klicken Sie auf das Menü... - Seite 65 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Redeem öffnet sich. Geben Sie den Redeem code ein: Abhängig davon, wie Sie den Einlösungscode erhalten haben, können Sie ihn eingeben oder über die Zwischenablage kopieren und einfügen.
- Seite 66 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Eine neue Site wird auf der Übersichtsseite Sites angezeigt. In diesem Fall wird dem Namen der geklonten Section eine Nummer hinzugefügt, in diesem Fall 66 / 92...
-
Seite 67: Eine Site Klonen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.17. Eine Site klonen Gehen Sie wie folgt vor, um eine Site zu klonen: Gehen Sie zur Seite Sites Klicken Sie auf das Menü rechts neben der ausgewählten Site (die drei Punkte). - Seite 68 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Ein neues Fenster öffnet sich. Wählen Sie Clone xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 68 / 92...
- Seite 69 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die ausgewählte Site wird geklont. -> Dem Namen der geklonten Site wird eine Nummer hinzugefügt, in diesem Fall 69 / 92...
-
Seite 70: Eine Section Klonen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.18. Eine Section klonen Um einen Abschnitt zu klonen, gehen Sie wie folgt vor: Gehen Sie zur Seite Sites Klicken Sie auf eine Site. -> Die ausgewählte Site wird geöffnet. - Seite 71 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Ein neues Fenster öffnet sich. Wählen Sie Clone xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 71 / 92...
- Seite 72 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Ihre Section wird geklont. -> Dem Namen der geklonten Section eine Nummer hinzugefügt, in diesem Fall Der geklonte Bereich kann nun mit einem sceneCOM S verknüpft und die angeschlossenen Geräte können in...
-
Seite 73: Scenecom S Mit Sectionplan Verknüpfen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.19. sceneCOM S mit Sectionplan verknüpfen Abschnitte, die außerhalb des Standorts geklont oder erstellt wurden, müssen mit dem sceneCOM S verknüpft werden, um die Inbetriebnahme der Installation abzuschließen. - Seite 74 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Link with sceneCOM öffnet sich. Mit der Funktion FIND ME können Sie das sceneCOM S lokalisieren, das Sie mit Ihrem Sectionplan verknüpfen möchten.
- Seite 75 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Hinweis Wenn versucht wird, sich zu einem bereits verknüpften sceneCOM S zu verbinden während dieses beschäftigt ist, dann erscheint die Meldung Identification Error Falls Sie diese Meldung erhalten,...
- Seite 76 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Nach dem Verknüpfen des sceneCOM S mit einem Sectionplan ändert sich die Hintergrundfarbe der Section: Section: Nicht verknüpft Verknüpft Klicken Sie nach dem Verknüpfen des sceneCOM S auf den neuen verknüpften Bereich.
- Seite 77 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Floor Plan öffnet sich. Klicken Sie auf CONNECT um eine Verbindung mit dem verknüpften sceneCOM S herzustellen. 77 / 92...
- Seite 78 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die sCS Commissioning App verbindet sich mit dem sceneCOM S. Hinweis Falls die sceneCOM S-Software nicht mehr aktuell ist, erkennt die Software dies, aktualisiert die Software und benachrichtigt Sie während des Vorgangs.
- Seite 79 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die sCS Commissioning App synchronisiert die sceneCOM-Datenbank. 79 / 92...
- Seite 80 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Nachdem die sCS Commissioning App die Daten aus dem sceneCOM S ausgelesen hat, öffnet sich das Fenster Conflict Detected Sie müssen zwischen zwei Optionen wählen: Overwrite...
- Seite 81 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wenn Sie die Verbindung zum sceneCOM S hergestellt haben und ihre Option war Overwrite local settings sehen Sie die Geräte, die mit dem sceneCOM S verbunden sind und können sie auf dem Grundriss platzieren, den Sie off-site erstellt haben.
- Seite 82 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wenn die Option Hide commissioned rechts unten aktiviert ist, werden nur nicht in Betrieb genommene Geräte angezeigt. Wenn die Option Hide commissioned nicht aktiviert ist, werden bereits in Betrieb genommene Geräte ausgegraut angezeigt.
-
Seite 83: Scenecom S Zurücksetzen
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.20. SceneCOM S zurücksetzen Vorsicht! Das Zurücksetzen des sceneCOM S wirkt sich auch auf die angeschlossenen DALI-Geräte aus: Alle DALI-Geräte verlieren ihre Kurzadresse (auf MASK gesetzt). - Seite 84 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Im nächsten Schritt müssen Sie sich mit sceneCOM S verbinden: Geben Sie eine PIN ein. Klicken Sie auf CONNECT Hinweise Wenn Sie die PIN nicht geändert haben, geben Sie die Standard-PIN "123456"...
- Seite 85 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Das Fenster Reset SceneCOM öffnet sich. -> Die sCS Commissioning App bestätigt, dass sceneCOM S zurückgesetzt wurde. Wählen Sie CLOSE , um dieses Fenster zu schließen.
-
Seite 86: Pin Zurücksetzen Und Ändern
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App 3.21. PIN zurücksetzen und ändern Die Standard-PIN für den sceneCOM S Controller lautet "123456". Bei Bedarf kann die PIN zurückgesetzt werden: Gehen Sie auf die Ansicht... - Seite 87 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Damit die Änderungen wirksam werden und der PIN- Reset abgeschlossen wird, muss sceneCOM S aus- und eingeschaltet werden. Notice Es gibt einen maximalen Zeitrahmen für das Aus- und Einschalten.
- Seite 88 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die sCS Commisssioning App zeigt eine Meldung an, um zu bestätigen, dass das Aus- und Einschalten (der "Power cycle") erkannt wurde. 88 / 92...
- Seite 89 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Nach Abschluss des Aus- und Einschaltens öffnet sich das Fenster Set PIN Die Standard-PIN "123456" ist sichtbar. Darunter kann eine neue PIN eingegeben werden. Dadurch wird die aktuelle PIN überschrieben (die Standard-PIN oder eine PIN, die die Standard-PIN zuvor ersetzt hat).
- Seite 90 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App Wie folgt vorgehen, um die Standard-PIN zu ändern: Geben Sie unter Verify PIN eine PIN ein. Klicken Sie auf 90 / 92...
- Seite 91 Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de sCS Commissioning App -> Die sCS Commissioning App verbindet sich erneut mit sceneCOM S, um die neue PIN zu aktivieren. 91 / 92...
-
Seite 92: Quellenverzeichnis
Handbuch sceneCOM S Commissioning App | 06.2021 | 1.8 | de 4.1. Weiterführende Informationen Datenblatt sceneCOM S CWM 30 BT DA2: https://www.tridonic.com/com/de/download/data_sheets/sceneCOM_S_CWM_30_BT_DA2_de.pdf Installationsanleitung sceneCOM S CWM 30 BT DA2: https://www.tridonic.com/com/de/download/technical/Inst_sceneCOM_S_CWM_30_BT_DA2.pdf Product Manual sceneCOM S CWM 30 BT DA2 (nur en): https://www.tridonic.com/com/en/download/technical/Manual_sceneCOM_S_en.pdf...
