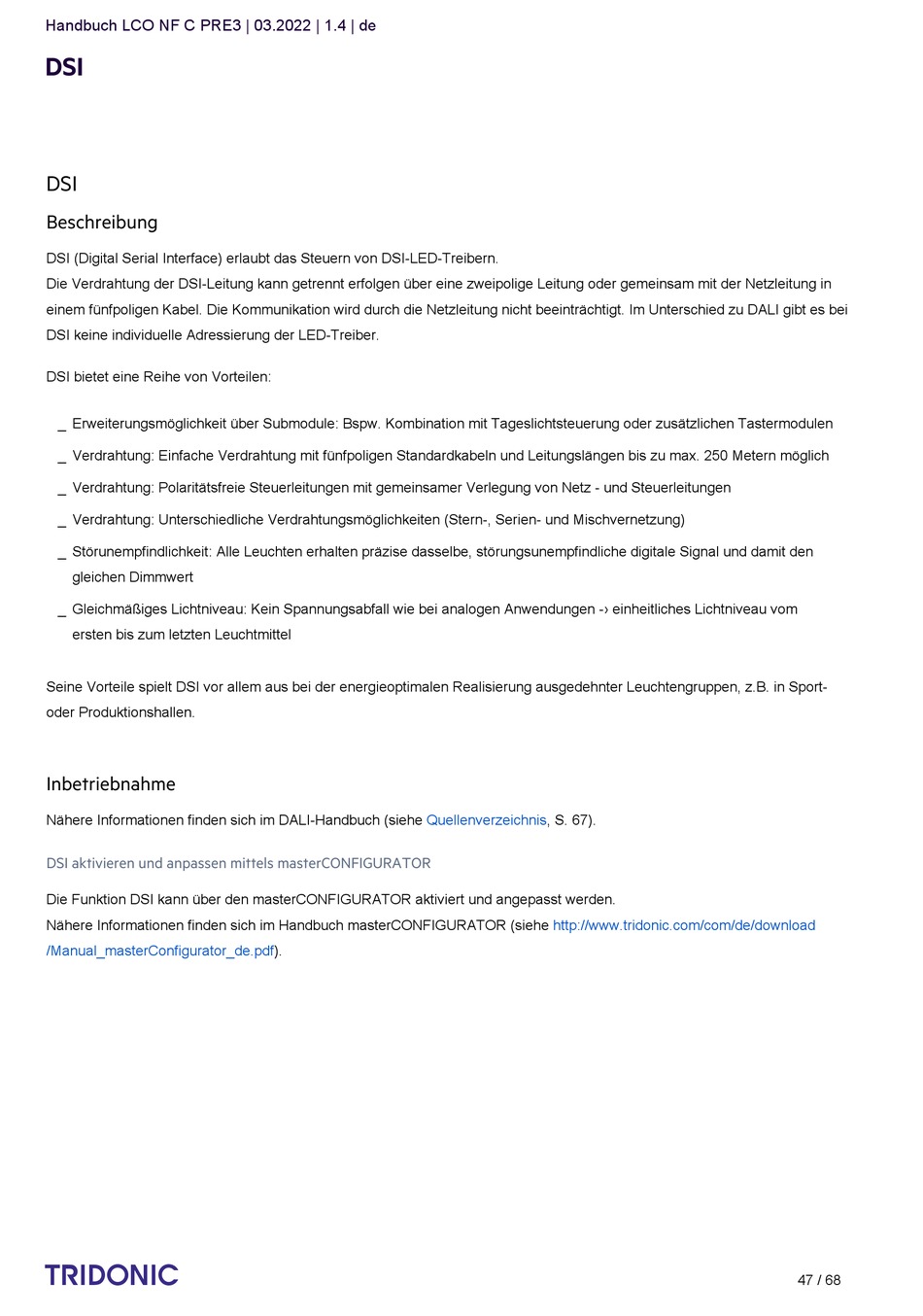

Handbuch LCO NF C PRE3 | 03.2022 | 1.4 | de
DSI
DSI
Beschreibung
DSI (Digital Serial Interface) erlaubt das Steuern von DSI-LED-Treibern.
Die Verdrahtung der DSI-Leitung kann getrennt erfolgen über eine zweipolige Leitung oder gemeinsam mit der Netzleitung in
einem fünfpoligen Kabel. Die Kommunikation wird durch die Netzleitung nicht beeinträchtigt. Im Unterschied zu DALI gibt es bei
DSI keine individuelle Adressierung der LED-Treiber.
DSI bietet eine Reihe von Vorteilen:
_
Erweiterungsmöglichkeit über Submodule: Bspw. Kombination mit Tageslichtsteuerung oder zusätzlichen Tastermodulen
_
Verdrahtung: Einfache Verdrahtung mit fünfpoligen Standardkabeln und Leitungslängen bis zu max. 250 Metern möglich
_
Verdrahtung: Polaritätsfreie Steuerleitungen mit gemeinsamer Verlegung von Netz - und Steuerleitungen
_
Verdrahtung: Unterschiedliche Verdrahtungsmöglichkeiten (Stern-, Serien- und Mischvernetzung)
_
Störunempfindlichkeit: Alle Leuchten erhalten präzise dasselbe, störungsunempfindliche digitale Signal und damit den
gleichen Dimmwert
_
Gleichmäßiges Lichtniveau: Kein Spannungsabfall wie bei analogen Anwendungen -› einheitliches Lichtniveau vom
ersten bis zum letzten Leuchtmittel
Seine Vorteile spielt DSI vor allem aus bei der energieoptimalen Realisierung ausgedehnter Leuchtengruppen, z.B. in Sport-
oder Produktionshallen.
Inbetriebnahme
Nähere Informationen finden sich im DALI-Handbuch (siehe
DSI aktivieren und anpassen mittels masterCONFIGURATOR
Die Funktion DSI kann über den masterCONFIGURATOR aktiviert und angepasst werden.
Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download
/Manual_masterConfigurator_de.pdf
...
c
Quellenverzeichnis, S. 67
).
).
47 / 68
