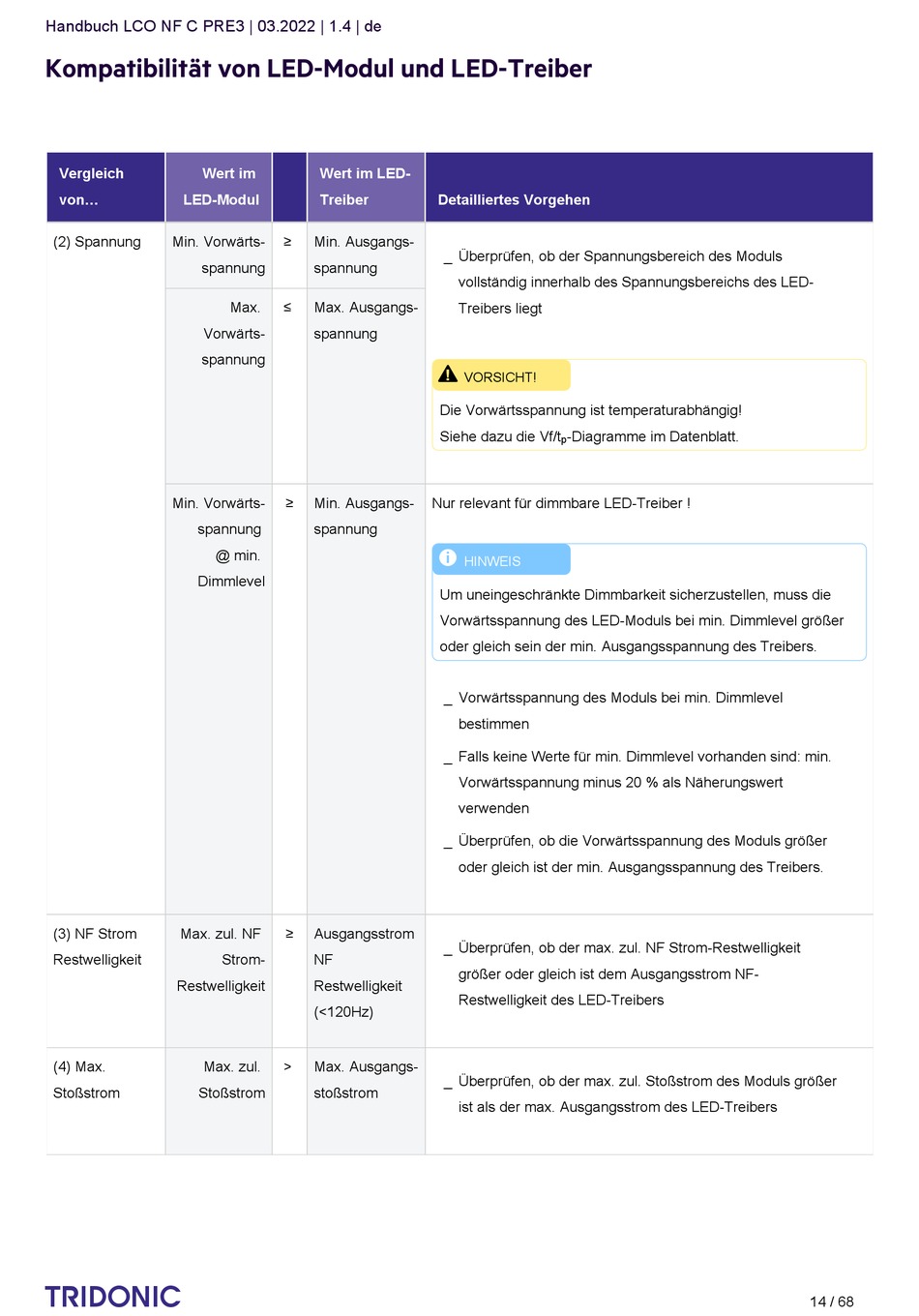

Kompatibilität von LED-Modul und LED-Treiber
Vergleich
Wert im
von...
LED-Modul
(2) Spannung
Min. Vorwärts-
spannung
Vorwärts-
spannung
Min. Vorwärts-
spannung
@ min.
Dimmlevel
(3) NF Strom
Max. zul. NF
Restwelligkeit
Restwelligkeit
(4) Max.
Max. zul.
Stoßstrom
Stoßstrom
c
Wert im LED-
Treiber
≥
Min. Ausgangs-
spannung
Max.
≤
Max. Ausgangs-
spannung
≥
Min. Ausgangs-
spannung
≥
Ausgangsstrom
Strom-
NF
Restwelligkeit
(<120Hz)
>
Max. Ausgangs-
stoßstrom
Detailliertes Vorgehen
_
Überprüfen, ob der Spannungsbereich des Moduls
vollständig innerhalb des Spannungsbereichs des LED-
Treibers liegt
½
VORSICHT!
Die Vorwärtsspannung ist temperaturabhängig!
Siehe dazu die Vf/t -Diagramme im Datenblatt.
p
Nur relevant für dimmbare LED-Treiber !
I
HINWEIS
Um uneingeschränkte Dimmbarkeit sicherzustellen, muss die
Vorwärtsspannung des LED-Moduls bei min. Dimmlevel größer
oder gleich sein der min. Ausgangsspannung des Treibers.
_
Vorwärtsspannung des Moduls bei min. Dimmlevel
bestimmen
_
Falls keine Werte für min. Dimmlevel vorhanden sind: min.
Vorwärtsspannung minus 20 % als Näherungswert
verwenden
_
Überprüfen, ob die Vorwärtsspannung des Moduls größer
oder gleich ist der min. Ausgangsspannung des Treibers.
_
Überprüfen, ob der max. zul. NF Strom-Restwelligkeit
größer oder gleich ist dem Ausgangsstrom NF-
Restwelligkeit des LED-Treibers
_
Überprüfen, ob der max. zul. Stoßstrom des Moduls größer
ist als der max. Ausgangsstrom des LED-Treibers
14 / 68
