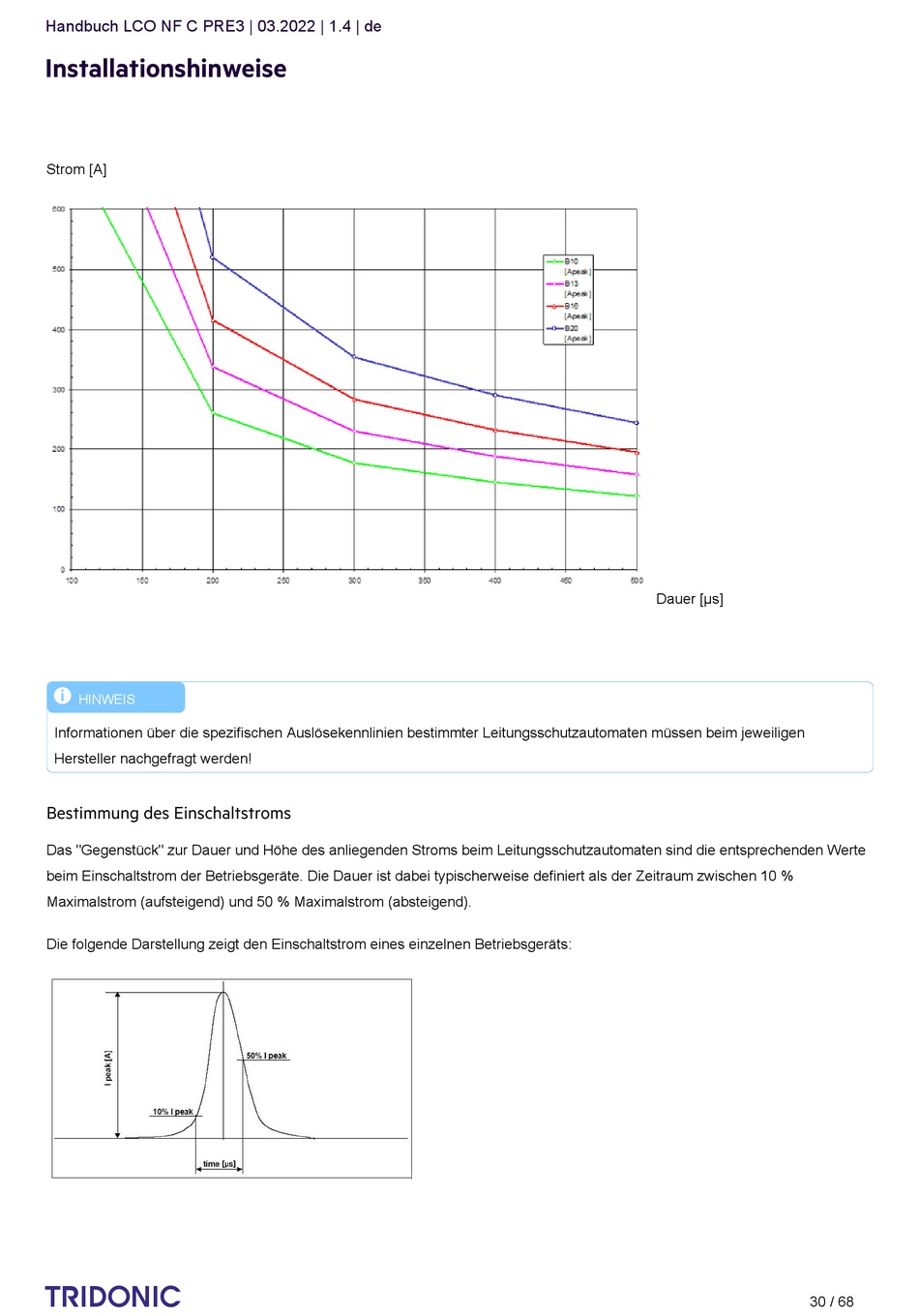

Handbuch LCO NF C PRE3 | 03.2022 | 1.4 | de
Installationshinweise
Strom [A]
I
HINWEIS
Informationen über die spezifischen Auslösekennlinien bestimmter Leitungsschutzautomaten müssen beim jeweiligen
Hersteller nachgefragt werden!
Bestimmung des Einschaltstroms
Das "Gegenstück" zur Dauer und Höhe des anliegenden Stroms beim Leitungsschutzautomaten sind die entsprechenden Werte
beim Einschaltstrom der Betriebsgeräte. Die Dauer ist dabei typischerweise definiert als der Zeitraum zwischen 10 %
Maximalstrom (aufsteigend) und 50 % Maximalstrom (absteigend).
Die folgende Darstellung zeigt den Einschaltstrom eines einzelnen Betriebsgeräts:
c
Dauer [µs]
30 / 68
