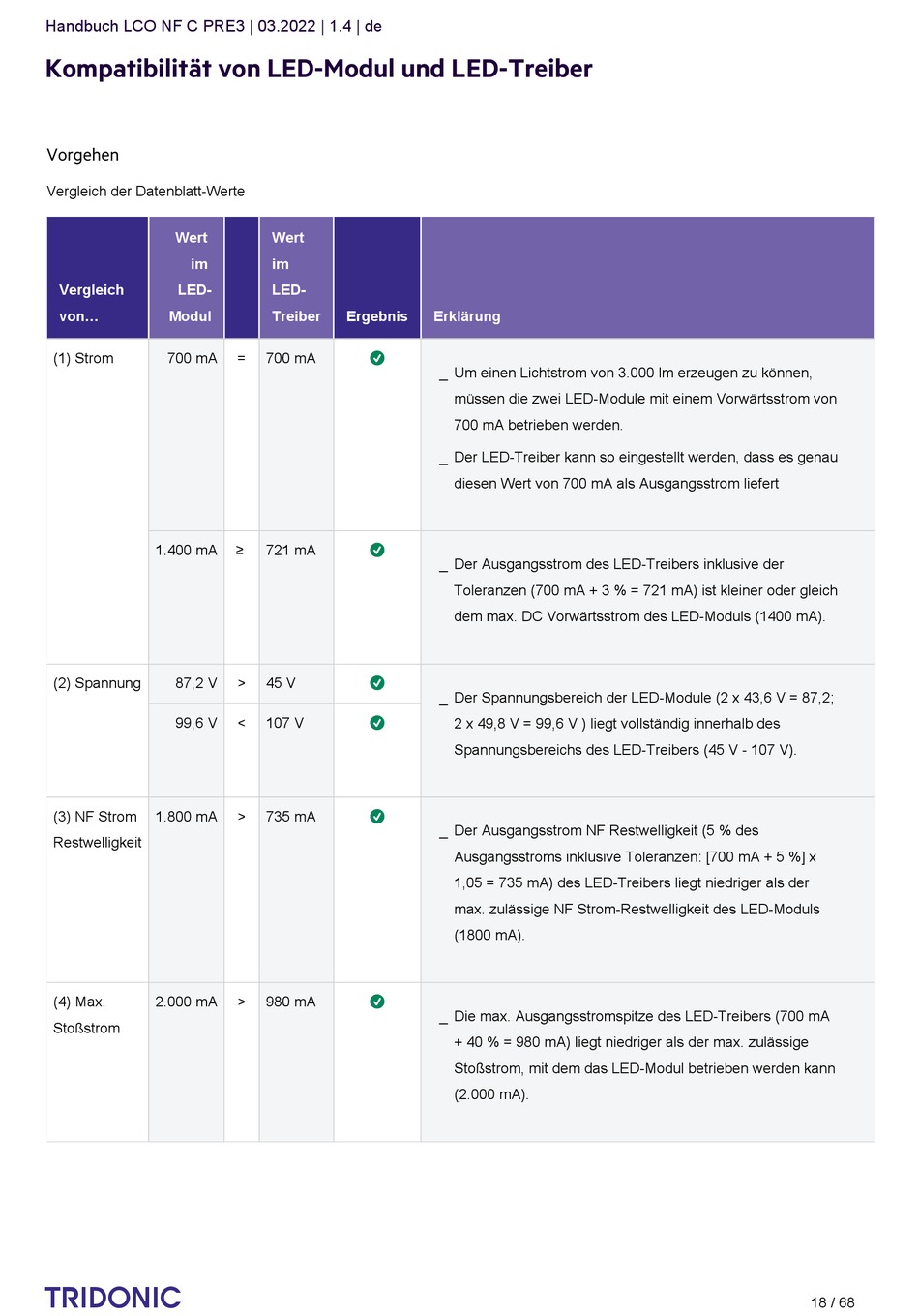

Handbuch LCO NF C PRE3 | 03.2022 | 1.4 | de
Kompatibilität von LED-Modul und LED-Treiber
Vorgehen
Vergleich der Datenblatt-Werte
Wert
im
Vergleich
LED-
von...
Modul
(1) Strom
700 mA
1.400 mA
(2) Spannung
87,2 V
99,6 V
(3) NF Strom
1.800 mA
Restwelligkeit
(4) Max.
2.000 mA
Stoßstrom
c
Wert
im
LED-
Treiber
Ergebnis
=
700 mA
≥
721 mA
>
45 V
<
107 V
>
735 mA
>
980 mA
Erklärung
_
Um einen Lichtstrom von 3.000 lm erzeugen zu können,
müssen die zwei LED-Module mit einem Vorwärtsstrom von
700 mA betrieben werden.
_
Der LED-Treiber kann so eingestellt werden, dass es genau
diesen Wert von 700 mA als Ausgangsstrom liefert
_
Der Ausgangsstrom des LED-Treibers inklusive der
Toleranzen (700 mA + 3 % = 721 mA) ist kleiner oder gleich
dem max. DC Vorwärtsstrom des LED-Moduls (1400 mA).
_
Der Spannungsbereich der LED-Module (2 x 43,6 V = 87,2;
2 x 49,8 V = 99,6 V ) liegt vollständig innerhalb des
Spannungsbereichs des LED-Treibers (45 V - 107 V).
_
Der Ausgangsstrom NF Restwelligkeit (5 % des
Ausgangsstroms inklusive Toleranzen: [700 mA + 5 %] x
1,05 = 735 mA) des LED-Treibers liegt niedriger als der
max. zulässige NF Strom-Restwelligkeit des LED-Moduls
(1800 mA).
_
Die max. Ausgangsstromspitze des LED-Treibers (700 mA
+ 40 % = 980 mA) liegt niedriger als der max. zulässige
Stoßstrom, mit dem das LED-Modul betrieben werden kann
(2.000 mA).
18 / 68
