Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de

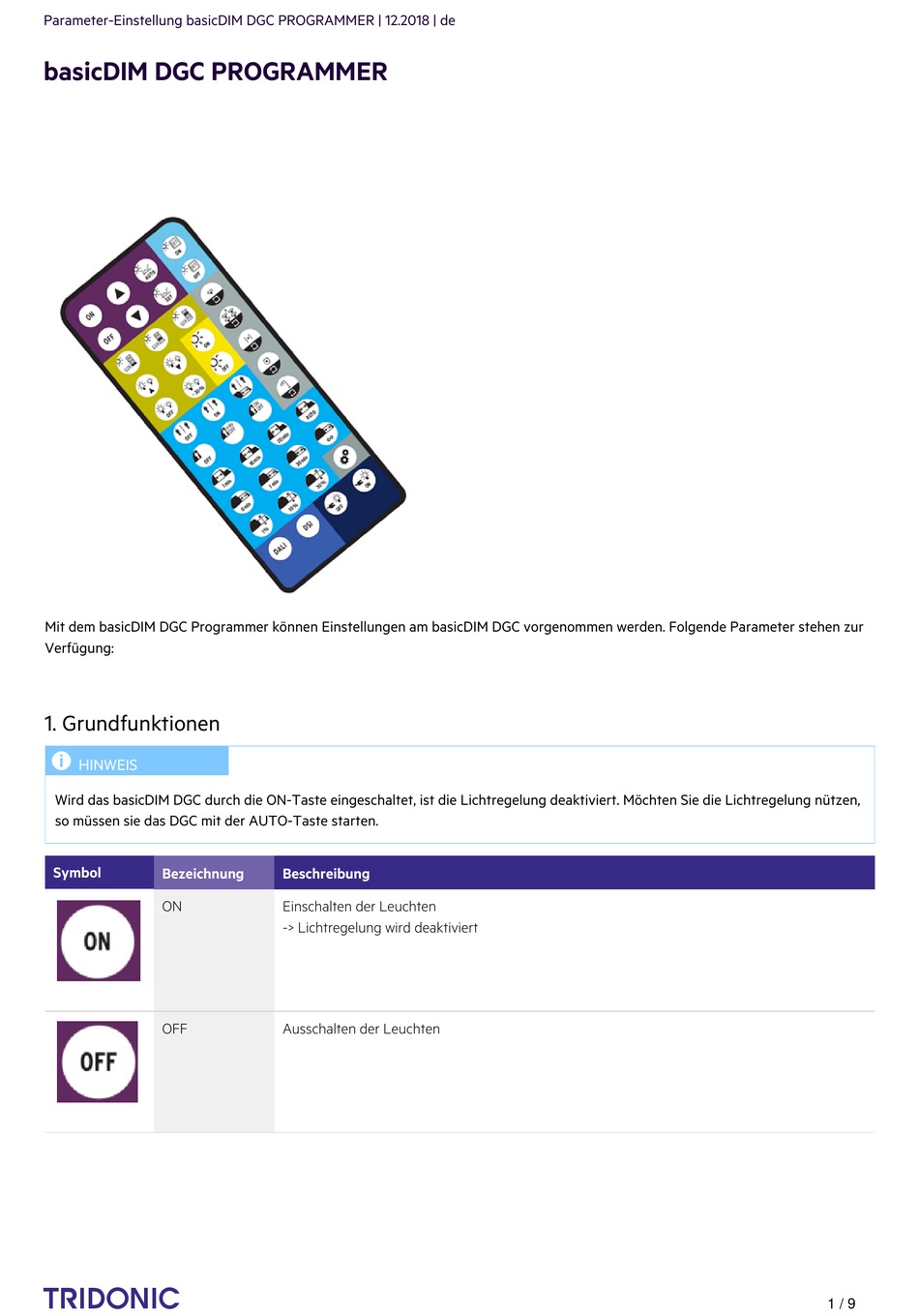

basicDIM DGC PROGRAMMER
Mit dem basicDIM DGC Programmer können Einstellungen am basicDIM DGC vorgenommen werden. Folgende Parameter stehen zur
Verfügung:
1. Grundfunktionen
I
HINWEIS
Wird das basicDIM DGC durch die ON-Taste eingeschaltet, ist die Lichtregelung deaktiviert. Möchten Sie die Lichtregelung nützen,
so müssen sie das DGC mit der AUTO-Taste starten.
Symbol
Bezeichnung
ON
OFF
c
Beschreibung
Einschalten der Leuchten
-> Lichtregelung wird deaktiviert
Ausschalten der Leuchten
1 / 9
Werbung
Verwandte Anleitungen für Tridonic basicDIM DGC
Inhaltszusammenfassung für Tridonic basicDIM DGC
- Seite 1 Mit dem basicDIM DGC Programmer können Einstellungen am basicDIM DGC vorgenommen werden. Folgende Parameter stehen zur Verfügung: 1. Grundfunktionen HINWEIS Wird das basicDIM DGC durch die ON-Taste eingeschaltet, ist die Lichtregelung deaktiviert. Möchten Sie die Lichtregelung nützen, so müssen sie das DGC mit der AUTO-Taste starten. Symbol Bezeichnung...
-
Seite 2: Tasterfunktionen
Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de basicDIM DGC PROGRAMMER Dim up Aktuellen Dimmlevel erhöhen Dim down Aktuellen Dimmlevel vermindern Automatic mode Einschalten der Leuchte oder Wechsel in den Automatik-Modus -> Lichtregelung wird gestartet Set current light Abspeichern der aktuell vom Sensor gemessenen Helligkeit als Sollwert der level Konstantlichtregelung (Tastendruck >3 s) - Seite 3 Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de basicDIM DGC PROGRAMMER HINWEIS Die genannten Lichtwerte orientieren sich an den Gegebenheiten eines "Standardraums" und können von den tatsächlichen gemessenen Werten auf der Arbeitsfläche abweichen. Alle drei Light level ausprobieren und den am besten geeigneten Wert auswählen!
- Seite 4 Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de basicDIM DGC PROGRAMMER 4. Einstellung Offset Über die Offset-Einstellungen können Helligkeitsunterschiede zwischen den beiden Kanälen festgelegt und näher bestimmt werden. Symbol Bezeichnung Beschreibung Increase offset one step (10 %) Erhöhung des Helligkeitsunterschieds zwischen Kanal 2 und Kanal 1 um 10 %...
- Seite 5 6. Profile Über Profile lassen sich Lichteinstellungen mit mehreren Parametern speichern. Je nachdem, welches Profil eingestellt ist, verhält sich das basicDIM DGC unterschiedlich. Eine genaue Beschreibung der Profile findet sich im Handbuch basicDIM DGC unter Kapitel 6 "Raumprofile": http://www.tridonic.com/com/de/download/technical/DALI_basicDIM_DGC_Produkthandbuch_de.pdf Symbol...
- Seite 6 Standardmäßig sendet das basicDIM DGC Informationen über seine eigene Anwesenheit als Broadcast-Befehl. Wenn die Nachbarschaftsfunktion über den basicDIM DGC Programmer programmiert wird, ändert sich dieses Verhalten: Das basicDIM DGC sendet seine eigene Anwesenheit als Gruppe 0 Befehl und wird nur dann auf Präsenz antworten, wenn diese in Gruppe 0 detektiert wird.
- Seite 7 Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de basicDIM DGC PROGRAMMER Symbol Bezeichnung Beschreibung neighbourhood function Nachbarschaftsfunktion ist deaktiviert deactivated neighbourhood function activated Nachbarschaftsfunktion ist aktiviert. (presence value) Variante 1 "presence value": Bei Anwesenheit in anderer Gruppe stellt das basicDIM DGC ebenfalls auf "Anwesenheit".
- Seite 8 Einstellen der Nachlaufzeit auf 20 Minute 20min. -> Licht wird 20 Minuten nach der letzten Bewegungserkennung auf den Sec. Level gedimmt Time delay Das Gerät basicDIM DGC legt Nachlaufzeit selber fest (abhängig vom vorhergehenden Verhalten) automatic If vacant Einstellen der Ausschaltverzögerung auf 0 Minuten 0min.
-
Seite 9: Einstellung Schnittstellenbetriebsart
Parameter-Einstellung basicDIM DGC PROGRAMMER | 12.2018 | de basicDIM DGC PROGRAMMER Sec. Level 10 Einstellen des Abwesenheitswerts auf 10 % = Dimmlevel, auf den nach Ablauf der Nachlaufzeit gedimmt wird; gilt nur, wenn "if vacant" ungleich 0min Sec. Level 30 Einstellen des Abwesenheitswerts auf 30 % = Dimmlevel, auf den nach Ablauf der Nachlaufzeit gedimmt wird;...
