Inbetriebnahme; Aufbau; Montage Der Mig-Brenner; Einlegen Und Verriegeln Der Drahtspule - Kemppi FastMig MF 33 Gebrauchsanweisung

3.

INBETRIEBNAHME

3.1

Aufbau

Setzen Sie die Anlage laut der unten aufgeführten Anweisung zusammen und befolgen Sie die
Montage- und Gebrauchsanweisungen, die sich in der Verpackung befinden.
1. Inbetriebnahme der Stromquelle
Lesen Sie den Paragraph "INBETRIEBNAHME" in der Gebrauchsanweisung für die FastMig™-
Stromquelle und gehen Sie entsprechend vor.
2. Montage der FastMig KM-Stromquellen auf den Transportwagen
Bitte befolgen Sie die Anleitungen im Installations-/Montagehandbuch des Transportwagens.
3. Montage des FastMig MF auf der Stromquelle
Befestigen Sie den Dorn auf der Stromquelle. Heben Sie den Drahtvorschub auf die Dorn.
4. Anschließen der Kabel
Kabel vorschriftsmäßig anschließen.
Die Polarität des Schweißdrahts (+ oder -) kann geändert werden, indem MF-Schweißstrom kabel
und das Massekabel an der FastMig Stromquelle getauscht wird.
5. Montage von FastMig an Auslegern
Das Drahtvorschubgerät muss an den Ausleger so montiert werden, dass sein Chassis
HINWEIS!
galvanisch sowohl vom Aufhänger als auch vom Ausleger getrennt ist.
Man kann den Aufhängungswinkel des Drahtvorschubgerätes durch Versetzen des
Befestigungspunktes im Griff verändern.
3.2

Montage der MIG-Brenner

Um ein störungsfreies Schweißen zu gewährleisten, sehen Sie in der Gebrauchsanweisung
der von Ihnen verwendeten Brenner nach, ob das Drahtrohr und die Stromdüse des Brenners
mit der Empfehlung des Herstellers betreffend den Durchmesser und den Typen des von
Ihnen verwandten Schweißdrahtes übereinstimmen. Ein zu enges Drahtrohr kann für das
Drahtvorschubgerät eine größere Belastung als normal sein und Störungen im Drahtvorschub
verursachen.
Schrauben Sie die Schnellkupplung des Brenners fest, so dass keine Spannungsverluste auf der
Anschlussfläche entstehen. Ein loser Anschluss erhitzt den Brenner und das Drahtvorschubgerät.
3.3

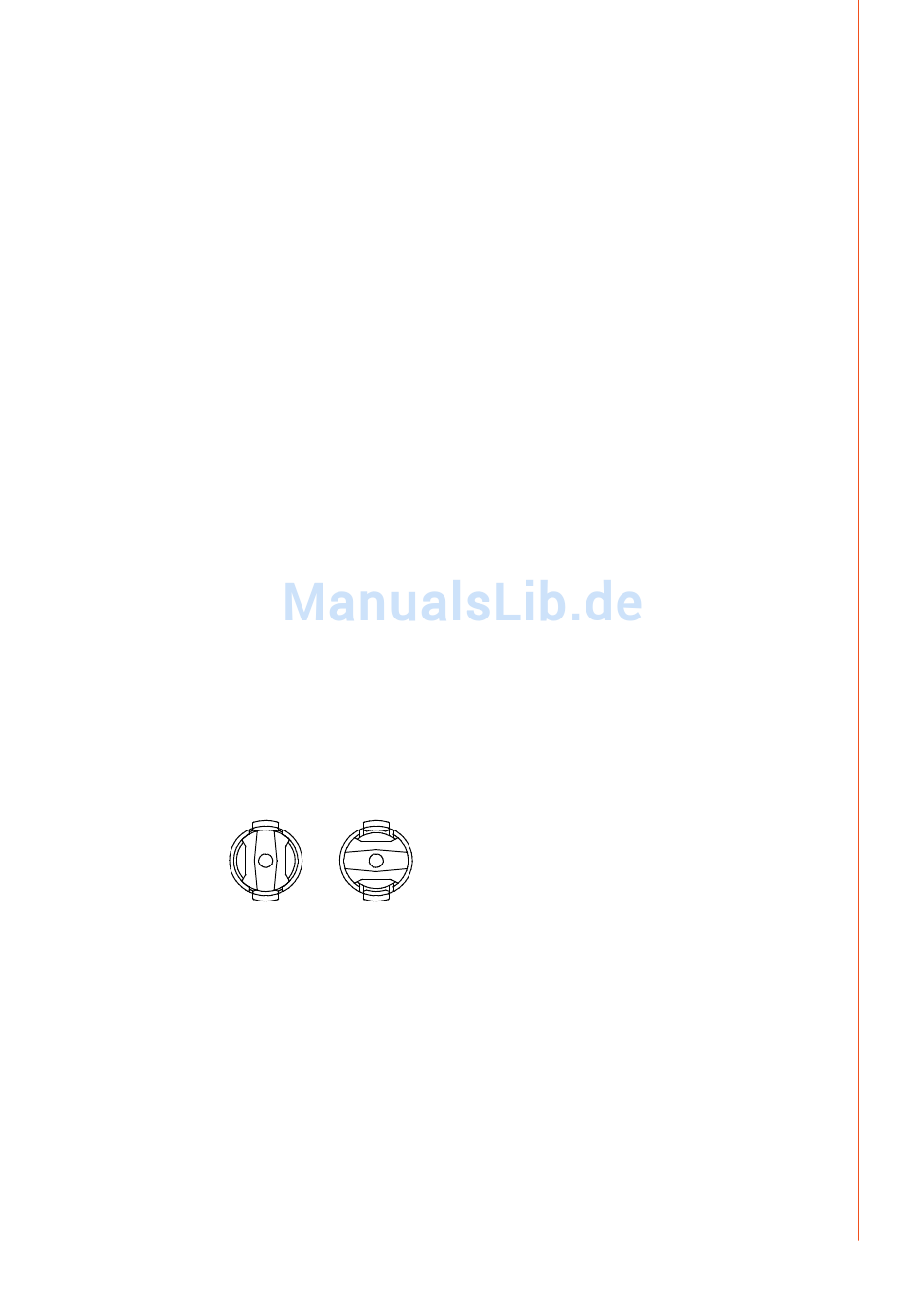

Einlegen und Verriegeln der Drahtspule

GESCHLOSSEN OFFEN
• Stellen Sie die Spannung der Rückhaltefeder der Drahtspulennabe so ein, dass Sie den
Verriegelungsknopf um ein Viertel drehen.
• Legen Sie die Spule ein. Beachten Sie die Drehrichtung der Spule!
• Verriegeln Sie die Spule mit dem Sperrknopf, die Rückhaltefeder der Nabe bleibt in der
Außenstellung und hält die Spule zurück.
Beachten Sie, dass es bei der Zusatzwerkstoffspule keine vorspringenden Teile gibt, die
HINWEIS!
z.B. gegen das Chassis oder die Tür des Drahtvorschubgerätes schleifen. Die schleifenden Teile
können das Chassis des Drahtvorschubgerätes beschädigen.
© Kemppi Oy / 1152
DE
7
