Analoge Eingänge (Sensoren)
• AN1: 4-20 mA, Sensor 1
• AN2: 4-20 mA, Sensor 2
• AN3: 0-10 V, externer Satz
• AN4: 0-10 V, Regler für die Frequenzregelung oder externe Einstellung 2
• +10
• +15
Es wird empfohlen, vor-isolierte Aderendhülsen zu verwenden.
Verwenden Sie geschirmte Signalkabel, indem Sie den Schirm an einem Ende mit den mitgelieferten EMV-Klemmen auflegen.

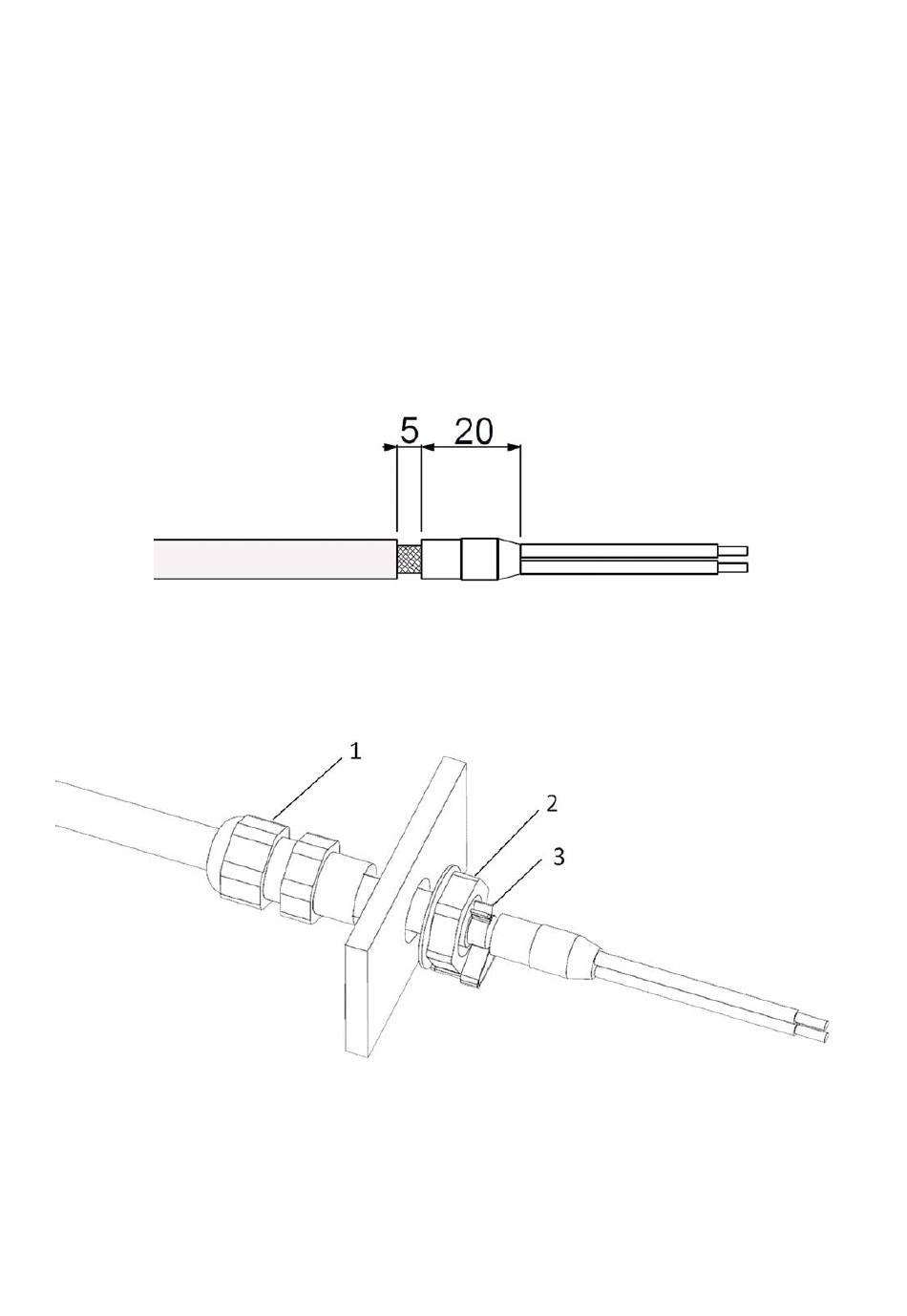

Beachten Sie die folgenden Abbildungen für die korrekte Abisolierung der Kabel und die Montage der EMV-Klemmen.
1. M12 Kabelverschraubung
2. Befestigungsmutter
3. EMC Klammer
9
