5.1 SCHUTZBESTIMMUNGEN

Die erforderlichen Sicherheitsvorrichtungen vor jedem Drive-Tech MINI Solar hängen von der Art der Installation und den örtlichen Vorschriften ab.
Es müssen sowohl auf der AC- (bei MP-Modellen) als auch auf der DC-Seite Sicherheitsvorrichtungen verwendet werden.
Für die DC-Seite empfehlen wir die Verwendung von 1000 VDC Schutzschaltern und, wenn möglich, 1000 VDC Überspannungsschutz.
Für die AC-Seite empfehlen wir einen Überlastschutz mit der Kennlinie des Typs C und des Typs B, der sowohl auf AC- als auch auf DC-Strom
anspricht.
5.2 ELEKTROMAGNETISCHE KONFORMITÄT
Um die Elektromagnetische Verträglichkeit (EMV) des Systems zu gewährleisten, sind die folgenden Maßnahmen zu ergreifen:
• Schließen Sie das Gerät immer an den Schutzleiter an.
• Verwenden Sie abgeschirmte Signalkabel, bei denen Sie den Schirm an einem Ende mit den EMV-Klemmen auflegen.
• Verwenden Sie möglichst kurze Motorkabel (<1 m / <3 ft). Bei größeren Längen empfiehlt es sich, abgeschirmte Kabel zu verwenden
und den Schirm an beiden Enden aufzulegen.
• Trennen Sie Signal-, Motor- und Stromversorgungskabel voneinander
Um die Grenzwerte der EN61800-3 Kategorie C1 für Strahlungsstörungen einzuhalten, ist es notwendig, einen Ferrit auf den Eingangsphasen L und N
hinzuzufügen. Der Ferrit und die Anschlussanleitung sind auf Anfrage erhältlich.
5.2 ELEKTROMAGNETISCHE KONFORMITÄT

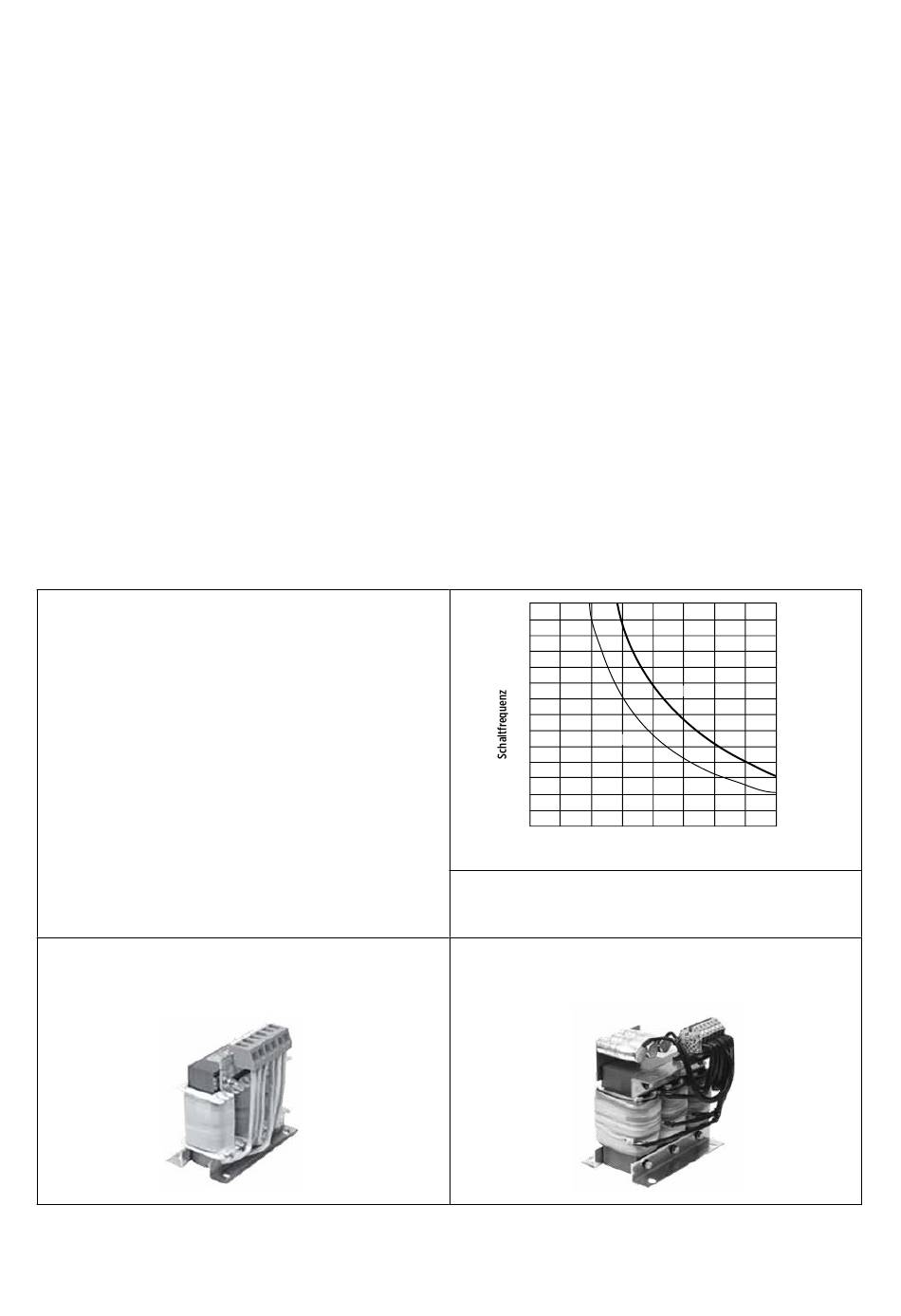

Bei langen Motorkabeln ist es empfehlenswert, die Kommutierungsfre-
quenz auf 2,5 kHz zu senken. Dadurch wird die Wahrscheinlichkeit von
Spannungsspitzen in den Motorwicklungen verringert, die die Isolierung
beschädigen könnten.
Bei Motorkabellängen bis zu 50 Metern empfiehlt es sich, zwischen Drive-
Tech MINI Solar und Motor eine DU/dt-Drossel zu schalten, die auf Anfrage
erhältlich ist.
kHz
15
14
13
12
11
10
9
8
480 VAC
7
6
5
4
3
2
1 10 20 30
Um eine gefährliche Überhitzung von DU/dt- und Sinusfiltern zu vermei-
den, wird empfohlen, den richtigen PWM-Wert in Abhängigkeit von der
Kabellänge einzustellen.
Bei Motorkabellängen von mehr als 50 Metern wird empfohlen, zwischen
Drive-Tech MINI Solar und Motor einen Sinusfilter zu schalten, der auf
Anfrage erhältlich ist.
400 VAC
40 50 60 70 m
Kabellänge
