5. ELEKTRISCHER ANSCHLUSS
Drive-Tech MINI Solar - 2.005, 2.011, 2.015

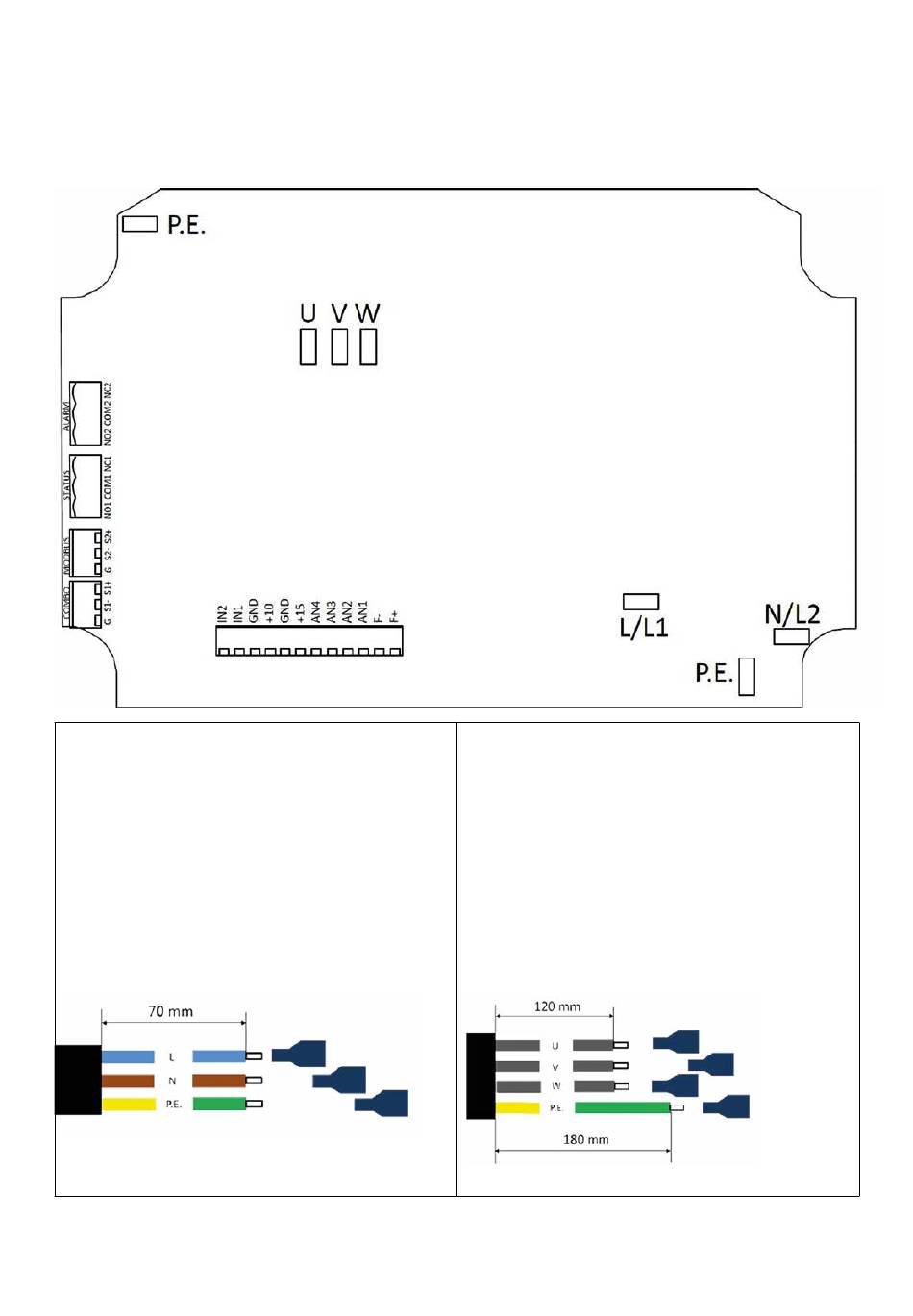

Stromversorgung

• AC-Eingang (für MP-Modelle): L(L1), N(L2), PE
• DC input: L(L1), N(L2), PE
Bei DC-Eingang ist es nicht notwendig, die Polarität zu beachten.
WARNUNG: Schließen Sie bei MP-Modellen immer nur eine Stromquelle
Quelle (AC oder DC) gleichzeitig an.
Es wird empfohlen, vor-isolierte Aderendhülsen 6,3x0,8 mm zu verwenden.
Um die Grenzwerte der EN61800-3 Kategorie C1 für Strahlungsstörungen
einzuhalten, ist es notwendig, einen Ferrit auf den Eingangsphasen L und
N hinzuzufügen. Der Ferrit und die Verkabelungsanleitung sind auf Anfrage
erhältlich.
Empfohlene Abisolierung der Netzkabel (ohne Ferrit).
8
Ausgang Motor
• U, V, W, PE
Es wird empfohlen, vor-isolierte Aderendhülsen 6,3x0,8 mm zu verwenden.
Falls das Gerät auf dem Motorklemmenkasten montiert wird, wird die
Verwendung von PVC-Leitern mit einer Länge von 200 mm und einem
Querschnitt von 1,5 mm empfohlen.
2
Wird das Gerät an der Wand montiert, wird empfohlen, geschirmte Kabel
zu verwenden, deren Querschnitt von der Kabellänge und der Motorleistung
abhängt. Der Schirm muss auf beiden Seiten angeschlossen werden.
Empfohlene Abisolierung der Netzkabel (ohne Ferrit).
