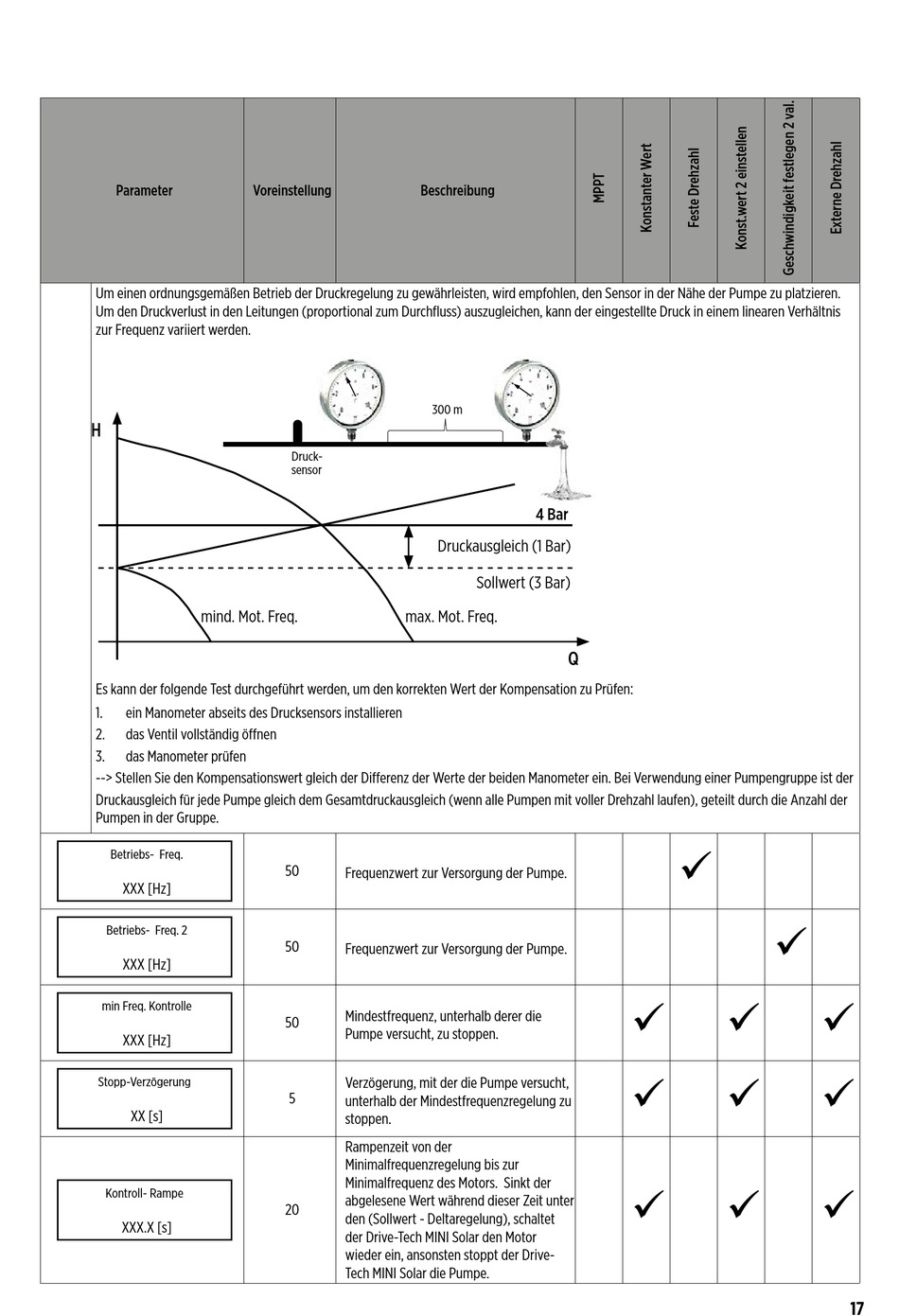

Franklin Electric DRIVE-TECH MINI SOLAR Installation Und Betriebsanleitung Seite 17

Parameter Voreinstellung
Um einen ordnungsgemäßen Betrieb der Druckregelung zu gewährleisten, wird empfohlen, den Sensor in der Nähe der Pumpe zu platzieren.
Um den Druckverlust in den Leitungen (proportional zum Durchfluss) auszugleichen, kann der eingestellte Druck in einem linearen Verhältnis
zur Frequenz variiert werden.
H
mind. Mot. Freq.
Es kann der folgende Test durchgeführt werden, um den korrekten Wert der Kompensation zu Prüfen:
1. ein Manometer abseits des Drucksensors installieren
2. das Ventil vollständig öffnen
3. das Manometer prüfen
--> Stellen Sie den Kompensationswert gleich der Differenz der Werte der beiden Manometer ein. Bei Verwendung einer Pumpengruppe ist der
Druckausgleich für jede Pumpe gleich dem Gesamtdruckausgleich (wenn alle Pumpen mit voller Drehzahl laufen), geteilt durch die Anzahl der
Pumpen in der Gruppe.
Betriebs- Freq.
XXX [Hz]
Betriebs- Freq. 2
XXX [Hz]
min Freq. Kontrolle
XXX [Hz]
Stopp-Verzögerung
XX [s]
Kontroll- Rampe
XXX.X [s]
Beschreibung
300 m
Druck-
sensor
Druckausgleich (1 Bar)
max. Mot. Freq.
50
Frequenzwert zur Versorgung der Pumpe.
50
Frequenzwert zur Versorgung der Pumpe.
Mindestfrequenz, unterhalb derer die
50
Pumpe versucht, zu stoppen.
Verzögerung, mit der die Pumpe versucht,
5
unterhalb der Mindestfrequenzregelung zu
stoppen.
Rampenzeit von der
Minimalfrequenzregelung bis zur
Minimalfrequenz des Motors. Sinkt der
abgelesene Wert während dieser Zeit unter
20
den (Sollwert - Deltaregelung), schaltet
der Drive-Tech MINI Solar den Motor
wieder ein, ansonsten stoppt der Drive-
Tech MINI Solar die Pumpe.
4 Bar
Sollwert (3 Bar)
Q
ü
ü
ü
ü
ü
ü ü
ü ü
ü ü
