Inhaltszusammenfassung für Franklin Electric DRIVE-TECH MINI SOLAR

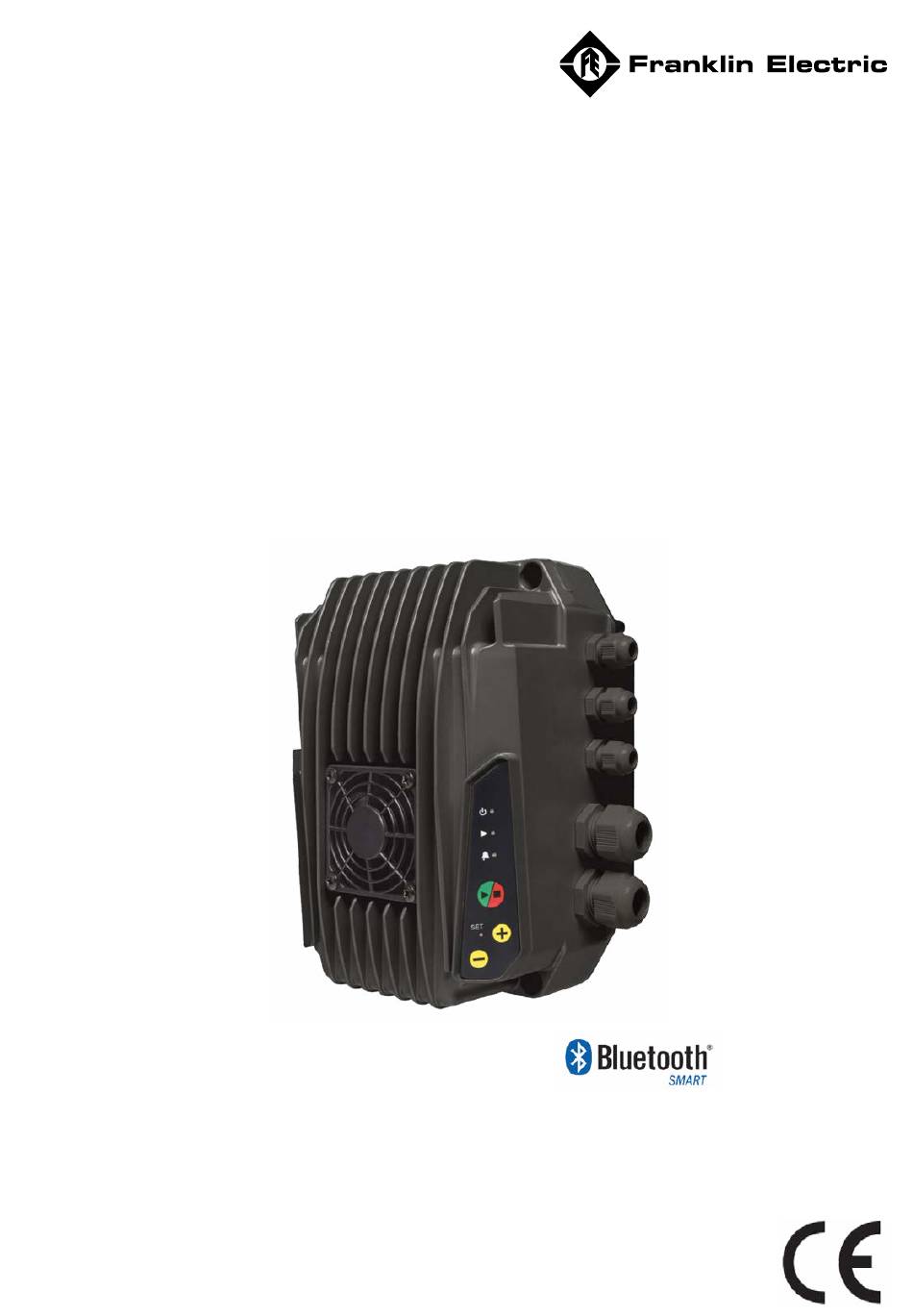

- Seite 1 INSTALLATIONS UND BETRIEBSANLEITUNG DRIVE-TECH MINI SOLAR...
-
Seite 2: Inhaltsverzeichnis
6. Drive-Tech MINI Solar Anwendung und Programmierung ....................12 6.1 Überwachung und Programmierung ....................................13 7. Überwachung und Alarme ..............................25 HINWEIS: Franklin Electric S.r.l. behält sich das Recht vor, die Spezifikation ohne vorherige Ankündigung zu ändern Für die aktuellsten Produktinformationen besuchen Sie bitte franklinwater.eu. -

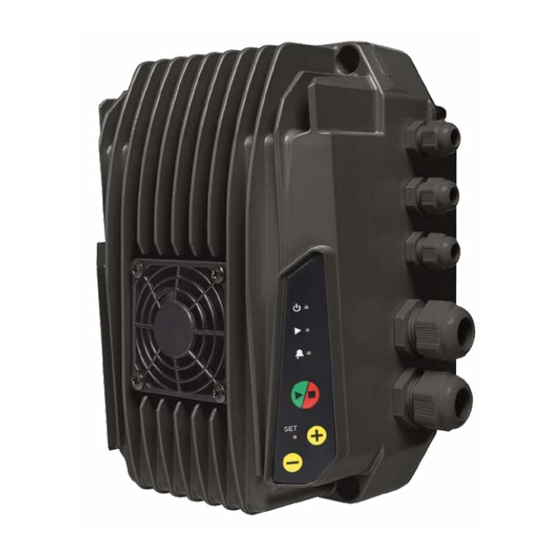

Seite 3: Drive-Tech Mini Solar Einführung
Der Drive-Tech MINI Solar bietet außerdem einen vollständigen Pumpenschutz gegen Überspannung, Überstrom und Trockenlauf. Auch kann der Drive-Tech MINI Solar kann mit jedem Pumpentyp verwendet werden und bietet somit maximale Flexibilität in verschiedenen Anwendungsbereichen. Beim Einsatz mit Tauchpumpen ermöglicht der Drive-Tech MINI Solar das Befüllen von Tanks für die Viehtränke oder die einfache Bewässerung von Feldern oder Gewächshäusern. -
Seite 4: Sicherheitsanweisungen
Schließen Sie immer nur eine Stromquelle (AC oder DC) an. Vermeiden Sie Stöße und Erschütterungen beim Transport. Überprüfen Sie den Drive-Tech MINI Solar sofort nach der Anlieferung auf Schäden und/oder fehlende Teile. Sollte eines dieser Merkmale auftreten, benachrichtigen Sie sofort den Lieferanten. -
Seite 5: Technische Beschreibung
3 x 230 * AC-Stromversorgung nur für Drive-Tech MINI Solar MP Modelle verfügbar. ** Typische Motorleistung. Es wird empfohlen, sich bei der Auswahl des Drive-Tech MINI Solar Modells auf den Motornennstrom zu beziehen. • P.F. Netzseite (bei Stromversorgung mit AC): 1 •... -
Seite 6: Drive-Tech Mini Solar Installation
4.1 MECHANISCHE INSTALLATION Drive-Tech MINI Solar - Motormontage Der Drive-Tech MINI Solar kann direkt auf dem Motorklemmenkasten in horizontaler oder vertikaler Position installiert werden. Erkundigen Sie sich beim Motorhers- teller, ob der Motor mit dem Umrichter betrieben werden kann und prüfen Sie die Kompatibilität des Drive-Tech MINI Solar Sockels mit dem Motorklemmenkasten (siehe... - Seite 7 Drive-Tech MINI Solar - Wandmontage Bewahren Sie bei der Montage an der Wand das Sicherheitsetikett auf der Drive-Tech MINI Solar Basis auf, um den Schutz gegen eindringende Feuchtigkeit zu gewährleisten. Folgen Sie den nachstehenden Anweisungen zur Befestigung des Drive-Tech MINI Solar Sockels an der Wand.
-
Seite 8: Elektrischer Anschluß
5. ELEKTRISCHER ANSCHLUSS Drive-Tech MINI Solar - 2.005, 2.011, 2.015 Stromversorgung Ausgang Motor • U, V, W, PE • AC-Eingang (für MP-Modelle): L(L1), N(L2), PE • DC input: L(L1), N(L2), PE Bei DC-Eingang ist es nicht notwendig, die Polarität zu beachten. -
Seite 9: Analoge Eingänge (Sensoren)
Analoge Eingänge (Sensoren) • AN1: 4-20 mA, Sensor 1 • AN2: 4-20 mA, Sensor 2 • AN3: 0-10 V, externer Satz • AN4: 0-10 V, Regler für die Frequenzregelung oder externe Einstellung 2 • • Es wird empfohlen, vor-isolierte Aderendhülsen zu verwenden. Verwenden Sie geschirmte Signalkabel, indem Sie den Schirm an einem Ende mit den mitgelieferten EMV-Klemmen auflegen. -
Seite 10: Digitale Eingänge
Digitale Eingänge • IN1: Motor Start / Motor Stop • IN2: Motor Start / Motor Stop oder Sollwert 1 - 2 schaltend* * nur wenn “Regelungsart: Konstantgröße 2 Werte” gewählt ist. Es wird empfohlen, nur potenzialfreie Kontakte zu verwenden. Digitale Eingänge können per Software als Schließer oder Öffner konfiguriert werden. Lesen Sie das Kapitel Programmierung. Es wird empfohlen, vor-isolierte Aderendhülsen zu verwenden. -
Seite 11: Schutzbestimmungen
5.1 SCHUTZBESTIMMUNGEN Die erforderlichen Sicherheitsvorrichtungen vor jedem Drive-Tech MINI Solar hängen von der Art der Installation und den örtlichen Vorschriften ab. Es müssen sowohl auf der AC- (bei MP-Modellen) als auch auf der DC-Seite Sicherheitsvorrichtungen verwendet werden. Für die DC-Seite empfehlen wir die Verwendung von 1000 VDC Schutzschaltern und, wenn möglich, 1000 VDC Überspannungsschutz. -
Seite 12: Drive-Tech Mini Solar Anwendung Und Programmierung
6. DRIVE-TECH MINI SOLAR ANWENDUNG UND PROGRAMMIERUNG Rote LED leuchtet: Das Gerät wird mit der korrekten Stand-by Modus - rote LED Eingangsspannung versorgt Blinkende rote LED: Unterspannung Grüne LED AN: Motor läuft Grüne LED AUS: Motor ist gestoppt Wenn sich das Gerät im “Konstantwert”- Motor in Betrieb - grüne LED... -
Seite 13: Überwachung Und Programmierung
6.1 ÜBERWACHUNG UND PROGRAMMIERUNG Für den Zugriff auf die Parameterüberwachung und Programmierung ist ein Smartphone oder Tablet mit Bluetooth 4.0 (BTLE) und installierter FE Connect Drive-Tech App erforderlich. Die App ist für Android oder iOS verfügbar und kann kostenlos über die Online-Shops heruntergeladen werden. Es ist möglich, die BTLE-Verbindung zu deaktivieren, indem man die Stromversorgung unterbricht, mindestens 30 Sekunden wartet, bis die rote STAND-BY-LED erlischt, die START/STOP-Taste und die MINUS-Taste gleichzeitig gedrückt hält und die Stromversorgung wieder herstellt. -
Seite 14: Programmierung
Motor laufen , wenn der digitale Eingang 1 geschlossen ist; der Motor wird gestoppt, wenn der digitale Eingang 1 geöffnet wird. Bei Auswahl von N.O. ( Normal offen) lässt Drive-Tech MINI Solar den Mo- tor laufen, wenn der digitale Eingang 2 offen ist; der Motor wird gestoppt, Digital Eingang 2 wenn der digitale Eingang 2 geschlossen ist. - Seite 15 MPPT eingestellten Wert unabhängig vom Wasserbedarf konstant zu halten. • Konstant Wert • Feste Drehzahl: Drive-Tech MINI Solar steuert die Pumpe mit der eingestellten Fre- • Feste Drehzahl quenz an, so dass die Pumpendrehzahl konstant gehalten wird. • Konstantwert 2 einst.
- Seite 16 Parameter Voreinstellung Beschreibung Ext.Set Freigabe ü ü Freigabe der Sollwertänderung durch Analogeingang AN3. AN / AUS ü ü ü Wert einstellen Einstellwert, der konstant eingehalten werden soll. XXX.X [bar] Wertkompensation bei der maximalen ü Kompensation Frequenz für jede Pumpe. Durch Betätigen der grünen Taste können Sie das XXX.X [bar] Vorzeichen umkehren.
- Seite 17 Minimalfrequenz des Motors. Sinkt der Kontroll- Rampe ü ü ü abgelesene Wert während dieser Zeit unter den (Sollwert - Deltaregelung), schaltet XXX.X [s] der Drive-Tech MINI Solar den Motor wieder ein, ansonsten stoppt der Drive- Tech MINI Solar die Pumpe.
- Seite 18 Parameter Voreinstellung Beschreibung Wert fällt unter den Sollwert, der zum ü ü Delta- Kontrolle Wiedereinschalten der Pumpe während der Regelungsrampe erforderlich ist. . XXX [bar] Druck Delta-Regelung Vorgegebener Wert Stopp-Verzögerung Steuerungsrampe min. Freq. Kontrolle mind. Motorfrequenz sek. Der Wert fällt unter den eingestellten ü...
- Seite 19 Betriebsdauer jeder einzelnen Pumpe überprüft. Maximale Differenz in Stunden zwischen ü ü Alternierender Zeitraum den Drive-Tech MINI Solar in der Gruppe. XX [h] 0 bleibt für 5 Minuten. Mit diesen Parametern ist es möglich, den Synchronbetrieb (gleiche Drehzahl) der ü...
-
Seite 20: Motorparameter
Parameter Voreinstellung Beschreibung Wiederanlaufverzögerung nach einem ü ü ü ü ü ü Wiederanlauf verzögerung Trockenlaufalarm. Bei jedem Versuch (max. 5) wird die Wiedereinschaltverzögerung XX [min] verdoppelt. . MOTORPARAMETER Parameter Voreinstellung Beschreibung • Dreiphasen Asyncron Motortyp • Syncron Permanent Magnet Dreiphasen •... - Seite 21 2,5 kHz einzustellen. Dies reduziert das Risiko von Spannungsspitzen, die die Motor- und Kabelisolierung beschädigen können. V/f-Kennlinie, mit der der Drive-Tech MINI Solar den Motor ansteuert. Die lineare Kennlinie entspricht einem konstanten Drehmoment bei variabler Drehzahl. Die quadratische Kennlinie V/f lin. --> quadr.
- Seite 22 Einstellung der Regeldynamik des FOC-Algorithmus. FOC Geschw. Einstellung der Regelgeschwindigkeit des FOC-Algorithmus. Wenn ON gewählt wird, stellt der Drive-Tech MINI Solar nach einem Spannungsausfall seinen Autorestart normalen Betriebszustand wieder her; wenn der Drive-Tech MINI Solar die Pumpe vor dem Spannungsabfall mit Strom versorgt hat, setzt er die Versorgung der Pumpe automatisch fort.
-
Seite 23: Foc- Motorsteuerung
6.1.3 FOC- MOTORSTEUERUNG Einführung Die FOC-Motorsteuerung (Field Oriented Control), die in FOC-kompatiblen Umrichtern implementiert ist, bietet im Vergleich zur herkömmlichen Steuerung die folgenden Vorteile: • Optimale Kontrolle des Betriebsstroms an jedem Arbeitspunkt. • Schnelle und präzise Einstellung der Drehzahl. • Geringerer Stromverbrauch. -
Seite 24: Konfiguration
Wenn der Kalibrierungsprozess nicht erfolgreich ist, ist es notwendig, die : • Die Verbindungen zwischen dem Umrichter und der Verbraucher (einschließlich etwaiger dazwischenliegender Motorfilter). • Die eingestellten Werte für Nennspannung, Frequenz und Strom. Der Motor kann erst gestartet werden, wenn der Kalibrierungsvorgang abgeschlossen ist. Wenn der Kalibrierungsvorgang nicht abgeschlossen werden kann, ist es möglich, die Parameter oder den Sta- torwiderstand (Rs) und die Statorinduktivität (Ls) im Menü... -
Seite 25: Überwachung Und Alarme
Trockenlauf-Cosphi, stoppt der TROCKENLAUF COS PHI Gelbe ALARM-LED blinkt 1 Mal niedriger als der eingestellte Drive-Tech MINI Solar die Pumpe. Drive-Tech Trockenlauf-Cosphi. MINI Solar versucht alle 10, 20, 40, 80, 160 Minuten die Pumpe zu starten und stoppt dann die Pumpe. - Seite 26 Verringern Sie die Hochlaufzeit aufgenommene Strom • Überprüfen Sie den Spannungsabfall übersteigt die Kapazität des Gelbe ALARM-LED 2 Mal blinkt IGBT-AUSLÖSEALARM Drive-Tech MINI Solar oder entlang des Versorgungskabels zum 5 Mal das Leistungsmodul des Motor. Wechselrichters (IGBT) ist • Isolierung des Motors prüfen ausgefallen.
-
Seite 27: Eu-Konformitätserklärung
Wir, Franklin Electric S.r.l, via Asolo, 7, 36031, Dueville , Vicenza, Italien, erklären, dass: Drive-Tech MINI Solar ist ein elektronisches Gerät, das an andere elektrische Geräte angeschlossen wird, mit denen es individuelle Einheiten bilden soll. Es ist daher erforderlich, dass die Inbetriebnahme dieses Gerätes (mit all seinen Nebeneinrichtungen) von qualifi- ziertem Personal durchgeführt wird. - Seite 28 Via Asolo, 7 - 36031 Dueville (Vicenza) ITALY Phone: +39 0444 361114 Fax: +39 0444 365247 Email: sales.it@fele.com Unternehmen unterliegt der Kontrolle und Koordination von Franklin Electric Co., Inc. Franklin Electric behält sich das Recht vor, die Spezifikation ohne vorherige Ankündigung zu ändern.
