Ionisationsüberwachung prüfen
ANWENDERHINWEIS
Wir empfehlen Ihnen den Einsatz des Sie-
ger Ionisationskabelsatzes.
1. Störung simulieren:
Heizungsanlage stromlos schalten, z. B. Heizungs-
notschalter vor dem Aufstellraum ausschalten.
Berührungsschutz (Abb. 30, Pos. 2) am Überwa-
chungskabel (Abb. 30, Pos. 1) entfernen und Steck-
verbindung lösen.
Heizungsanlage elektrisch wieder in Betrieb neh-
men, z. B. Heizungsnotschalter einschalten.
Nach ca. 12 Sekunden öffnet sich das Magnetventil (er-
kennbar durch ein leises Klicken).
Etwa 10 Sekunden später muss der Brenner auf Stö-
rung schalten, d. h., die Signallampe am Entstörtaster
leuchtet auf.
2. Ionisationsstrom messen:
Heizungsanlage stromlos schalten, z. B. Heizungs-
notschalter vor dem Aufstellraum ausschalten.
Berührungsschutz (Abb. 30, Pos. 2) am Überwa-
chungskabel (Abb. 30, Pos. 1) entfernen und Steck-
verbindung lösen.
Messgerät (Abb. 31, Pos. 1) an den Kontakten der
aufgetrennten Steckverbindung des Überwachungs-
kabels (Abb. 31, Pos. 2) in Reihe anschließen.
Am Messgerät (Abb. 31, Pos. 1) den µA-Gleich-
strombereich wählen.
Heizungsanlage elektrisch wieder in Betrieb nehmen
und Ionisationsstrom messen. Messwert im Inbe-
triebnahmeprotokoll (Seite 39) notieren.
36
2 1

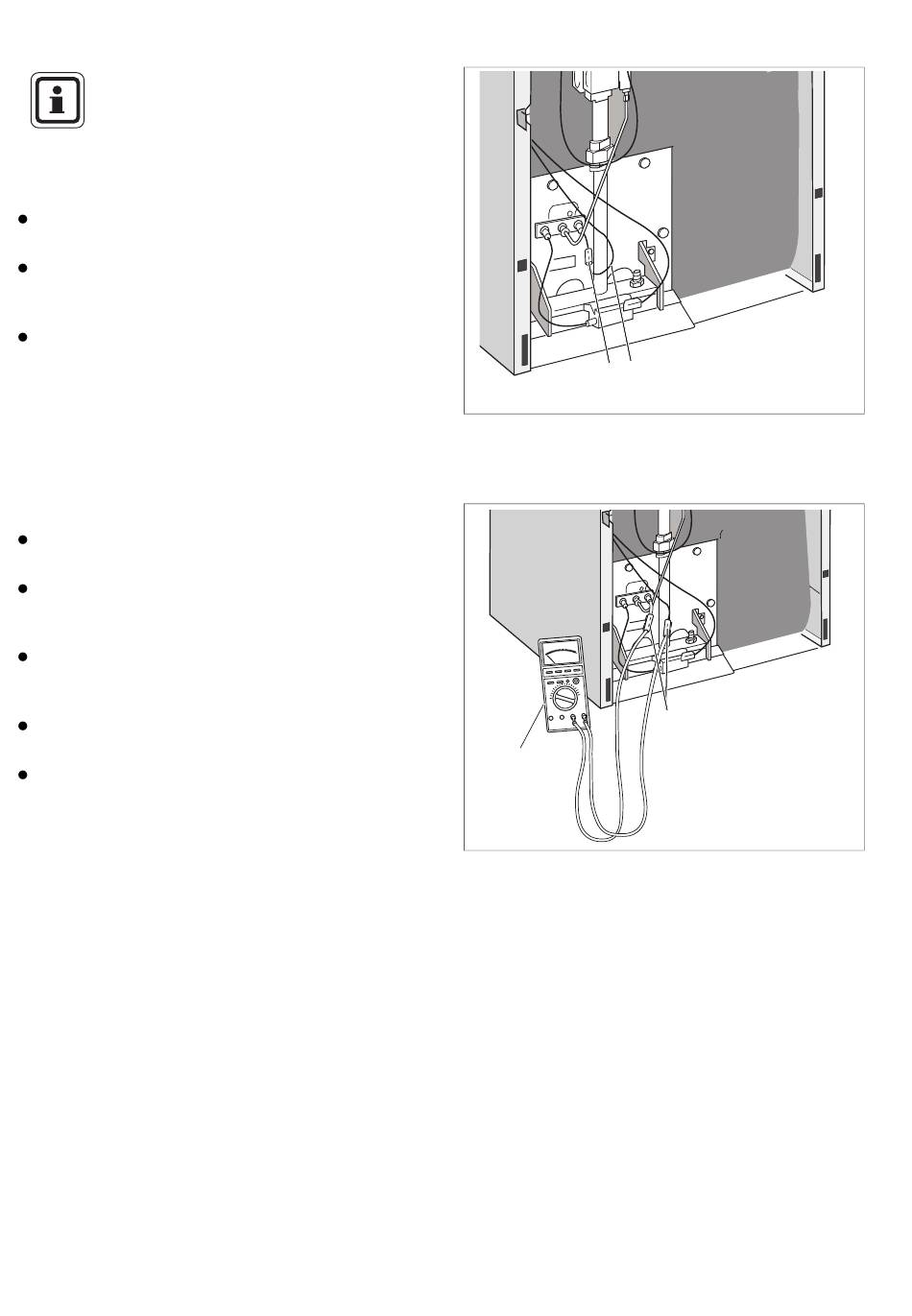

Abb. 30 Berührungsschutz entfernen
Pos. 1: Überwachungskabel
Pos. 2: Berührungsschutz
1
Abb. 31 Ionisationsstrom messen
Pos. 1: Messgerät
Pos. 2: Steckverbindung des Überwachungskabels mit
Berührungsschutz
2
