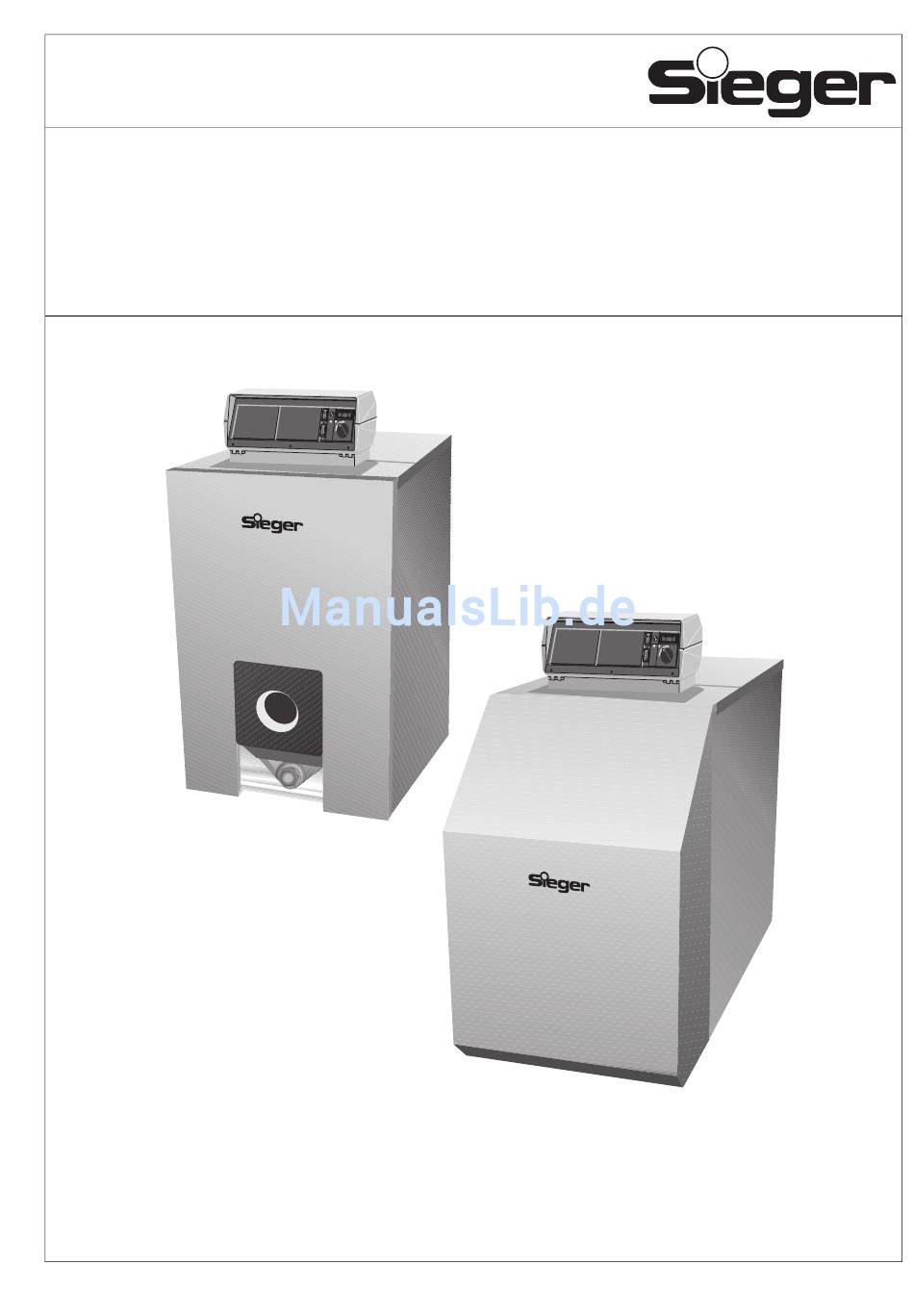

- Seite 1 6301 7487 – 05/2002 DE/CH/AT Sieger Heizsysteme GmbH D-57072 Siegen Telefon +49 (0) 271 2343 - 0 E-Mail: info@sieger.net Bedienungsanleitung Öl-/Gas-Spezialheizkessel TG 21 und TG 21 BE mit integriertem Brenner Bitte aufbewahren...
- Seite 2 Informationen zur sicheren und sachgerechten Bedie- ANWENDERHINWEIS nung und Wartung der Öl-/Gas-Spezialheizkessel Wenn Sie Ihre Heizungsanlage auf eine TG 21 und TG 21 BE mit integriertem Brenner. andere Brennstoffart umstellen möchten, empfehlen wir Ihnen, sich von Ihrem Diese beiden Liefervarianten werden in dieser Unterla- Fachhandwerker beraten zu lassen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ....4 Bestimmungsgemäße Verwendung..4 Aufbau der Hinweise ....4 Beachten Sie diese Sicherheitshinweise . -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Die Öl-/Gas-Spezialheizkessel TG 21 und TG 21 BE mit Aufbau der Hinweise integriertem Brenner sind nach den neuesten technolo- gischen Erkenntnissen und sicherheitstechnischen Re- Es werden zwei Gefahrenstufen unterschieden und geln konstruiert und gefertigt. Dabei wurde auf die durch Signalwörter gekennzeichnet:... -
Seite 5: Beachten Sie Diese Sicherheitshinweise
Beachten Sie diese 1.3.1 Aufstellraum Sicherheitshinweise LEBENSGEFAHR Durch eine unsachgemäße Bedienung des TG 21 kön- durch Vergiftung. nen Sachschäden entstehen. Unzureichende Luftzufuhr kann zu gefähr- WARNUNG! ! Betreiben Sie den Heizkessel nur bestimmungsge- lichen Abgasaustritten führen. mäß und in einwandfreiem Zustand. -
Seite 6: Arbeiten An Der Heizungsanlage
1.3.2 Arbeiten an der Heizungsanlage LEBENSGEFAHR durch Explosion entzündlicher Gase. ! Achten Sie darauf, dass die Montage, WARNUNG! der Gas-, Öl- und Abgasanschluss, die Erstinbetriebnahme, der Strom- anschluss, die Wartung und Instand- haltung nur von einer Fachfirma ausgeführt werden. ! Achten Sie darauf, dass die Arbeiten an gasführenden Teilen von einer konzes- sionierten Fachfirma ausgeführt wer- den. -
Seite 7: Produktbeschreibung
Fachhandwerker mit einem zum Heizkessel passen- den Brenner. Die Hauptbestandteile des Öl-/Gas-Spezialheizkessels TG 21 BE mit integriertem Brenner (Abb. 1) und des Öl-/Gas-Spezialheizkessels TG 21 (Abb. 2) sind: – Kesselblock (Abb. 1 und Abb. 2, Pos. 4) und BE-Brenner (Abb. 1, Pos. 5). -
Seite 8: Heizungsanlage In Betrieb Nehmen
Heizungsanlage in Betrieb nehmen Dieses Kapitel erklärt Ihnen, wie Sie Ihre Heizungsanla- ge betriebsbereit stellen sowie das Regelgerät und den Brenner in Betrieb nehmen können. Heizungsanlage betriebsbereit stellen Damit die Heizungsanlage von Ihnen in Betrieb genom- men werden kann, müssen Sie Folgendes prüfen: ! den Wasserdruck der Heizungsanlage (siehe Kapitel 6.2 „Wasserdruck prüfen und korrigieren“, Seite 13) -
Seite 9: Regelgerät Und Brenner In Betrieb Nehmen
Brenner automatisch in Betrieb genom- men. Der Brenner kann anschließend vom Regelgerät gestartet werden. Weitere Informationen dazu können Sie in der Bedienungsanleitung des jeweiligen Sieger- control-Reglers oder Brenners nachlesen. ! Stellen Sie bei eingebauter Siegercontrol-Regelung den Betriebsartenwahlschalter (Abb. 3, Pos. 3) auf „... -
Seite 10: Heizungsanlage Außer Betrieb Nehmen
Heizungsanlage außer Betrieb nehmen Dieses Kapitel erklärt Ihnen, wie Sie Ihren Heizkessel, Heizungsanlage im Notfall außer das Regelgerät und den Brenner außer Betrieb nehmen Betrieb nehmen können. Des Weiteren wird Ihnen erklärt, wie Sie die Heizungsanlage bei Auftreten eines Notfalles abschal- ANWENDERHINWEIS ten können. -
Seite 11: Brennerstörungen Beheben
Brennerstörungen beheben Brennerstörungen werden über die Störlampe (Abb. 3, Seite 9) des Regelgerätes und des Brenners angezeigt bzw. signalisiert. Bei der Liefervariante TG 21 (Abb. 4) können Sie den Entstörtaster betätigen, ohne die Bren- nertürverkleidung zu entfernen. ANLAGENSCHADEN durch Frost. -
Seite 12: Heizungsanlage Warten
Heizungsanlage warten Dieses Kapitel erklärt Ihnen, warum eine regelmäßige Wartung Ihrer Heizungsanlage wichtig ist. Des Weiteren zeigt es Ihnen, wie Sie den Wasserdruck Ihrer Hei- zungsanlage selbst kontrollieren und korrigieren kön- nen. ANLAGENSCHADEN durch fehlende oder mangelhafte Reini- gung und Wartung. VORSICHT! ! Lassen Sie einmal jährlich die Hei- zungsanlage von einer Fachfirma inspi-... -
Seite 13: Wasserdruck Prüfen Und Korrigieren
Wasserdruck prüfen und korrigieren Um die Funktion Ihrer Heizungsanlage zu gewährleis- ANWENDERHINWEIS ten, muss sich genügend Wasser in Ihrer Heizungsanla- ge befinden. Wenn das Füll- oder Ergänzungswasser ausgast, bilden sich in der Heizungsanla- Als Wärmeträger wird in der Heizungsanlage Wasser ge Luftpolster. - Seite 14 Wasserdruck bei geschlossenen Heizungsanlagen prüfen und auffüllen Bei geschlossenen Heizungsanlagen muss der Mano- meterzeiger (Abb. 6, Pos. 2) innerhalb der grünen Mar- kierung (Abb. 6, Pos. 3) stehen. Der rote Zeiger (Abb. 6, Pos. 1) des Manometers muss auf den für die Heizungsanlage erforderlichen Druck eingestellt sein.
- Seite 15 Notizen...
- Seite 16 Änderungen vorbehalten!
