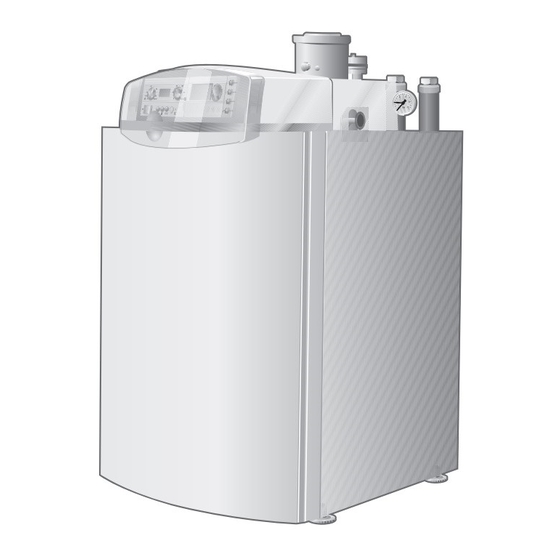

- Seite 1 6304 2036 – 10/2010 DE/CH/AT Serviceleitfaden für Heizkessel mit digitalem Feuerungsautomaten SAFe Bitte aufbewahren...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ....3 Zu diesem Dokument ... . . 3 Beachten Sie diese Sicherheitshinweise . . . 3 Entsorgung. -
Seite 3: Sicherheit
Öffnen Sie nicht den Feuerungsauto- maten und nehmen Sie keine Eingriffe und Veränderungen am Feuerungs- automaten vor. ANWENDERHINWEIS Verwenden Sie nur Original-Ersatzteile von Sieger. Für Schäden, die durch nicht von Sieger gelieferte Ersatzteile entste- hen, kann Sieger keine Haftung überneh- men. -
Seite 4: Störungsdiagnose
Störungsdiagnose Im folgendem Kapitel wird Ihnen die Beseitigung von Service- Zuordnung zum Gerät Fehlern und Störungen durch Nutzung der Fehlercodes code des Feuerungsautomaten SAFe sowie mit Hilfe der Ser- Abgas vice- und Fehlercodes der eStar-Regelung (eSR) an- Wasserstrom/Wasserdruck hand von Tabellen beschrieben. Brennergebläse Die eStar-Regelung besteht aus dem digitalen Feue- Temperaturen (Wasser/Luft) -
Seite 5: Fehlerspeicher Auslesen
Störungen zurücksetzen (Reset) Wenn ein verriegelnder Fehler vorliegt (das Display blinkt), müssen Sie zuerst durch Drücken der Taste „Re- set“ prüfen, ob sich der Fehler wiederholt. Taste „Reset“ am Schaltfeld drücken, um den Fehler zurückzusetzen. Das Display zeigt „rE“ an, während der Reset durchge- führt wird. - Seite 6 Ebene 1 (Fehlerübersicht) anzeigen Taste „MENU“ drücken. Die Raumstation zeigt im Klartext übergeordnete Informationen zum letzten Fehler an: Servicecode = Fehler wird gemeldet von: FEHLER#IN A01 = eSR, A02 = BM 10, ES 73 A11 = eS 73, A12 = eSW 73, 1##A11 A21 = eS 72-HK1, A22 = eS 72-HK2,...
-
Seite 7: Notbetrieb
Übersicht des Fehlerspeichers Kategorie des Fehlers Ebene 1 Ebene 2 Ebene 3 Fehlerübersicht Fehlercode Zeitinformation Anlagenfehler Fehlerort , z. B. „FEHLER IN Fehlerursache , z. B. „DATUM Beginn und Dauer des ES 73“ NICHT EINGESTELLT“ Fehlers eSR-Fehler Fehlercode übergeordnet Fehlercode detailliert (verriegelnde oder blockierende) Tab. -
Seite 8: Verriegelnde Und Blockierende Sicherheitsabschaltungen
Verriegelnde und blockierende Sicherheitsabschaltungen Art: Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend Servicecode (wird im 3-stelligen Display des BM 10 angezeigt) Fehlercode (wird im 3-stelligen Display des BM 10 nach Drücken der Taste „Service“ angezeigt) Störung: Name des Fehlers Mögliche Ursache: Beschreibung der Fehlerursache (aus SAFe-Sicht) Abhilfe: Maßnahmen zur Behebung des Fehlers... - Seite 9 Art SC Störung Mögliche Ursache Abhilfe 514 Flammenabriss inner- Das Flammensignal ging innerhalb Nach 5 x erfolglosen Wiederanläufen ändert sich halb der Stabilisierungs- der Stabilisierungszeit aus. die Abschaltung von „blockierend“ auf „verrie- zeit gelnd“. Abhilfe siehe 6L/XXX. 515 Flammenabriss in Be- Das Flammensignal ging während Nach 5 x erfolglosen Wiederanläufen ändert sich trieb 1.
- Seite 10 Art SC Störung Mögliche Ursache Abhilfe 528 Abgastemperaturfühler Am Abgastemperaturfühler wurde Steckverbindung am SAFe überprüfen. defekt eine zu niedrige Temperatur Abgastemperaturfühler austauschen. (< 5°C) gemessen. (Kabelbruch) SAFe austauschen. 529 Abgastemperaturfühler Am Abgastemperaturfühler wurde Steckverbindung am SAFe überprüfen. defekt eine zu hohe Temperatur (> 150°C) Abgastemperaturfühler austauschen.
- Seite 11 Art SC Störung Mögliche Ursache Abhilfe 550 Unterspannung Die Netzspannung ist zu niedrig. SAFe geht in Betrieb, sobald Netzspannung aus- reichend hoch ist. Ggf. Spannungsversorgung überprüfen. 552 Zu viele Entstörungen Häufiges Betätigen der Taste „Re- Prüfen, ob Taste „Reset“ an BM 10 fest sitzt und über Schnittstelle set“...
-
Seite 12: Anlagenfehler
Anlagenfehler In dieser Störungstabelle sind mögliche Anlagenfehler ANWENDERHINWEIS aufgelistet, d. h. Störungen von eSR-Komponenten. Die Heizungsanlage bleibt bei einem Anlagenfehler soweit Andere Störungen sind in der Unterlage möglich in Betrieb, d. h., es kann noch Wärme erzeugt der jeweils eingesetzten Funktionsmodule werden (jedoch ungünstiger Betriebspunkt). - Seite 13 Störung Auswirkung auf das Regel- Mögliche Ursache Abhilfe verhalten A02 816 Keine Kommuni- BM 10-Einstellungen werden von Kontaktproblem an der Anschluss von BM 10 prüfen. kation mit BM 10 eSR -Geräten nicht mehr über- BM 10 oder BM 10 defekt. Ggf.
- Seite 14 Störung Auswirkung auf das Regel- Mögliche Ursache Abhilfe verhalten A18 825 Adressenkonflikt eS 73 und eS 72 steuern beide eS 72 und eS 73 sind beide Parameter P1 im eS 72 än- HK1 und WW an. Abhängig von als Master angemeldet. dern oder eS 73 aus eSR-Bus den eingestellten Heizprogram- entfernen.
- Seite 15 Wartung erforderlich, siehe kein Anlagenfeh- möglich in Betrieb. gelaufen. Unterlagen des Heizkessels. Tab. 4 Anlagenfehler ANWENDERHINWEIS Bei Anlagenfehlern ist kein Reset erforder- lich. Falls Sie den Anlagenfehler nicht be- seitigen können, wenden Sie sich bitte an Ihren zuständigen Servicetechniker oder an Sieger.
-
Seite 16: Servicemeldungen (Wartungsmeldungen)
Servicemeldungen (Wartungsmeldungen) Displaycode (wird im BM 10/eS 73 angezeigt) Wartung: Name der Servicemeldung Mögliche Ursache: Beschreibung der Servicemeldung Abhilfe: Maßnahmen zur Behebung Wartung Mögliche Ursache Abhilfe H 1 Abgastemperatur hoch Sobald der Brenner aufgrund einer zu hohen Ab- Heizkessel reinigen. gastemperatur (114 °C) abgeschaltet hat, wird Position, Bestückung und Zustand der Einle- diese Servicemeldung erzeugt. - Seite 17 Wartung Mögliche Ursache Abhilfe H 6 Häufiger Flammenab- Bei den letzten Brennerstarts kam es häufig zum Fehlerspeicher der blockierenden Fehler aus- riss Flammenabriss. lesen, um zu erkennen, in welcher Betriebs- - Fehlerhafte Ölversorgung. phase der Flammenabriss auftritt. - Fehlerhafte Zündanlage. Ölversorgung überprüfen.
-
Seite 18: Sicherung Der Heizungsanlage Austauschen
Sicherung der Heizungsanlage austauschen Für den Austausch der Sicherung müssen Sie die Ab- deckhaube demontieren. Die Sicherung für die Hei- zungsanlage befindet sich innerhalb des Schaltfeldes (unterhalb des Steckplatzes für das Funktionsmodul). Gehen Sie wie nachfolgend beschrieben vor: LEBENSGEFAHR durch elektrischen Strom bei geöffnetem Gerät. -
Seite 19: Fühlerkennlinien
Fühlerkennlinien Vergleichende Temperaturen (Raum-, Vorlauf-, Außen- LEBENSGEFAHR und Abgastemperatur) bitte stets in Fühlernähe mes- sen. Die Kennlinien bilden Mittelwerte und sind mit Tole- durch elektrischen Strom. ranzen behaftet. Messen Sie den Widerstand an den WARNUNG! Schalten Sie die Heizungsanlage vor Kabelenden. - Seite 20 Verbrennungsluft-, Kesselvorlauf-, Abgastemperaturfühler Widerstand (kΩ) Temperatur (°C) ANWENDERHINWEIS Als Kesselvorlauf- und Abgastemperatur- fühler werden zwei gleichartige, soge- nannte Doppelsensoren verwendet, die im Fühlergehäuse eingebaut sind.
- Seite 21 Notizen...
- Seite 22 Notizen...
- Seite 23 Notizen...
- Seite 24 S o er reic hen Sie uns ... Kundendienstannahme Sieger Heizsysteme GmbH Technische Beratung (24-Stunden-Service) Eiserfelder Straße 98 Telefon (0 18 03) 355 022* D-57072 Siegen Telefax (0 18 03) 355 033* Telefon (0 18 03) 151 315* www.sieger.net Telefax (0 89) 62 90 285 484...
