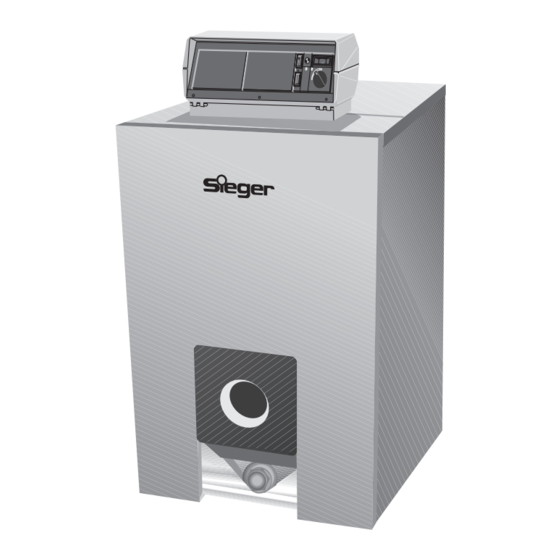

Sieger TG 21 Montage- Und Wartungsanweisung
  1. Anleitungen
  2. Marken
  3. Sieger Anleitungen
  4. Heizkessel
  5. TG 21
  6. Montage- und wartungsanweisung

Sieger TG 21 Montage- Und Wartungsanweisung

Öl-/gas-spezialheizkessel mit integriertem brenner
Vorschau ausblenden Andere Handbücher für TG 21:
Inhaltsverzeichnis

Werbung

Quicklinks

6301 7488 – 05/2002 DE/CH/AT
Sieger Heizsysteme GmbH
D-57072 Siegen
Telefon +49 (0) 271 2343 - 0
E-Mail: info@sieger.net
Montage- und Wartungsanweisung
Öl-/Gas-Spezialheizkessel
TG 21 und TG 21 BE mit integriertem Brenner
Bitte aufbewahren

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sieger TG 21

Inhaltszusammenfassung für Sieger TG 21

  • Seite 1 6301 7488 – 05/2002 DE/CH/AT Sieger Heizsysteme GmbH D-57072 Siegen Telefon +49 (0) 271 2343 - 0 E-Mail: info@sieger.net Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel TG 21 und TG 21 BE mit integriertem Brenner Bitte aufbewahren...
  • Seite 2 Heizungsanlagen sowie Öl- und Gasinstallationen hat. Die Liefervarianten Öl-/Gas-Spezialheizkessel TG 21 oder Öl-/Gas-Spezialheizkessel TG 21 BE mit integrier- tem Brenner werden in dieser Unterlage als TG 21 be- zeichnet. Wenn Unterschiede zwischen den beiden Liefervarianten bestehen, werden diese im Text aus- drücklich genannt.

  • Seite 3: Inhaltsverzeichnis

    Brenner montieren....48 11.1 Brenner bei TG 21 BE montieren ..48 11.2 Brenner bei TG 21 montieren ..48 11.3 Brennerhaube/Brennertürverkleidung montieren .

  • Seite 4: Allgemeines

    TG 21 BE Heizöl EL nach DIN 51 603 Der Heizkessel TG 21 kann mit den angegebenen Brennstoffen betrieben werden. Wählen Sie einen Bren- ner, der den für den Heizkessel TG 21 angegebenen Brennstoffen entspricht. Bemerkung Bei der Liefervariante TG 21 BE werden ausschließlich Ölbrenner mitgeliefert.

  • Seite 5: Sicherheit

    Weitere Symbole zur Kennzeichnung von Gefahren und Anwenderhinweisen: LEBENSGEFAHR Bestimmungsgemäße Verwendung durch elektrischen Strom. Die Öl-/Gas-Spezialheizkessel TG 21 und TG 21 BE mit WARNUNG! integriertem Brenner sind für die Erwärmung von Hei- zungswasser z. B. für Ein- oder Mehrfamilienhäusern ANWENDERHINWEIS konzipiert.

  • Seite 6: Beachten Sie Diese Hinweise

    2.2.1 Beachten Sie diese Hinweise LEBENSGEFAHR durch Explosion entzündlicher Gase. ! Führen Sie Arbeiten an gasführenden WARNUNG! Bauteilen nur dann aus, wenn Sie für diese Arbeiten eine Konzession besit- zen. LEBENSGEFAHR durch elektrischen Strom. ! Vor sämtlichen Arbeiten an der Hei- WARNUNG! zungsanlage müssen Sie die Hei- zungsanlage stromlos schalten, z.

  • Seite 7: Produktbeschreibung

    Seite 10). Die Hauptbestandteile des Öl-/Gas-Spezialheizkessels Abb. 1 Öl-/Gas-Spezialheizkessel TG 21 BE integriertem TG 21 BE mit integriertem Brenner (Abb. 1) und des Brenner Öl-/Gas-Spezialheizkessels TG 21 (Abb. 2) sind: Pos. 1: Wärmeschutz – Kesselblock (Abb. 1 und Abb. 2, Pos. 4) und Bren- Pos.

  • Seite 8: Technische Daten

    Leistungsprofil des TG 21. Technische Daten für TG 21 BE mit integriertem Brenner Abb. 3 Abmessungen und Anschlüsse für TG 21 BE mit integriertem Brenner (Maße in mm) = Vorlaufanschluss des Heizkessels (Rp1¼) = Rücklaufanschluss des Heizkessels (Rp1¼) = Vorlaufanschluss des Speicher-Wassererwärmers (Rp1) = Rücklaufanschluss des Speicher-Wassererwärmers (Rp1)
  • Seite 9 Abmessungen und technische Daten für TG 21 BE mit integriertem Brenner Kesselgröße Abstand Gliedfüße (F Gewicht netto Kesselwasserinhalt ca. 61 ca. 73 ca. 85 Gasinhalt 68,8 85,1 101,4 Abgastemperatur °C Abgasmassenstrom, Öl kg/s 0,0197 0,0242 0,0299 Volllast -Gehalt, Öl 13,5 Notw.

  • Seite 10: Technische Daten Für Tg 21

    Technische Daten für TG 21 Abb. 4 Abmessungen und Anschlüsse für TG 21 (Maße in mm) Vorlaufanschluss des Heizkessels (Rp1¼) Rücklaufanschluss des Heizkessels (Rp1¼) Vorlaufanschluss des Speicher-Wassererwärmers (Rp1) Rücklaufanschluss des Speicher-Wassererwärmers (Rp1) Füll- und Entleeranschluss (Rp½) Vorlauf Sicherheitsleitungen (Rp¾ – Anschluss für einen bauseitigen Entlüfter) Abmessungen und technische Daten für TG 21...
  • Seite 11 Abmessungen und technische Daten für TG 21 Kesselgröße Kesselwasserinhalt ca. 49 ca. 61 ca. 73 ca. 85 ca. 97 Gasinhalt 52,5 68,8 85,1 101,4 117,7 Abgastemperatur °C 160 – 180 -Gehalt, Öl Abgasmassenstrom, Gas kg/s – 0,0229 Teillast bei 60 %...

  • Seite 12: Lieferumfang

    Lieferumfang Der Lieferumfang des TG 21 BE mit integriertem Bren- Lose Lieferung TG 21 BE ner und des TG 21 ist nicht identisch. Die Bestandteile bei Kesselgröße 68 der Liefervarianten werden nachfolgend einzeln aufge- führt. Bauteile Stück Verpackung ! Prüfen Sie bei der Anlieferung die Verpackung auf Vorder-, Mittel- und Hinterglie- Unversehrtheit.

  • Seite 13: Heizkessel Transportieren

    Transport auf dem Transport- mittel gegen Herunterfallen. ANLAGENSCHADEN durch Stoßeinwirkung. VORSICHT! Der Lieferumfang des Öl-/Gas-Spezial- heizkessels TG 21 enthält stoßempfindli- che Bauteile. ! Schützen Sie bei einem Weitertrans- port sämtliche Bauteile vor Stoßeinwir- kungen. ! Beachten Sie die Transportkennzeich- nung auf den Verpackungen.

  • Seite 14: Heizkessel Aufstellen

    Heizkessel aufstellen Dieses Kapitel zeigt Ihnen, wie Sie den TG 21 fachge- recht aufstellen. ANLAGENSCHADEN 700* (100) (400) durch Frost. ! Stellen Sie die Heizungsanlage in ei- VORSICHT! nem frostsicheren Raum auf. Empfohlene Wandabstände Wenn Sie ein Fundament bzw. eine Aufstellfläche er- richten, dann müssen Sie die vorgegebenen Wandab-...

  • Seite 15: Kesselblock Montieren

    Kesselblock montieren Je nach Lieferform wird zwischen einer losen Lieferung und einer geblockten Lieferung (lose Lieferung nur Heiz- kessel mit Nennwärmeleistung ≥ 68kW; 6 beziehungs- weise 7 Kesselglieder) unterschieden. Bei geblockter Lieferung ist der Heizkessel bereits werkseitig zusam- mengebaut und auf Dichtheit überprüft. Kann der Kes- selblock auf Grund der örtlichen Gegebenheiten nicht als komplette Einheit aufgestellt werden, so ermöglicht die lose Lieferung Ihnen eine Montage vor Ort.

  • Seite 16: Werkzeuge Und Hilfsmaterialien Für Lose

    8.1.1 Werkzeuge und Hilfsmaterialien für lose Lieferung Für die Montage des Heizkessels benötigen Sie die fol- genden aufgeführten Werkzeuge und Hilfsmaterialien (die aufgelisteten Gegenstände sind nicht im Lieferum- fang enthalten): – Kesselpresswerkzeug Größe 1.2 (Abb. 8) Kesselpresswerkzeug Größe 1.2 Länge Presswerkzeug Verlängerungs- Glieder...

  • Seite 17: Kesselblock Zusammennippeln

    8.1.2 Kesselblock zusammennippeln ! Hinterglied (Abb. 9, Pos. 2) auf zwei Kanthölzer (Abb. 9, Pos. 3) legen. ! Eventuell vorhandenen Grat an den Kesselnaben (Abb. 9, Pos. 1) abfeilen. Abb. 9 Grat abfeilen Pos. 1: Kesselnaben Pos. 2: Hinterglied Pos. 3: Kanthölzer ! Dichtfedern (Abb.
  • Seite 18 ! Nippel (Abb. 11, Pos. 1 und 2) mit benzingetränktem Lappen reinigen. ! Nippel gleichmäßig mit Mennige einstreichen. ! Nippel gerade in die obere (Gr. 2, 119/50) und untere (Gr. 0, 57/50) Kesselnabe des Hintergliedes einle- gen. ANWENDERHINWEIS ! Lassen Sie den oberen Nippel (Abb.
  • Seite 19 Erstes Mittelglied vorbereiten ! Eventuell vorhandenen Grat an den Kesselnaben abfeilen (Abb. 9, Seite 17). Die Dichtnuten (Abb. 13, Pos. 2) müssen sauber und trocken sein und eventuell gereinigt werden. VERBRENNUNGSGEFAHR durch leicht entzündliche Reinigungsmit- tel. VORSICHT! ! Vermeiden Sie bei Verwendung des Reinigungsmittels Flammen, Glut und Funkenbildung.
  • Seite 20 ! Elastische Dichtschnur (Abb. 14, Pos. 1) auf das Mit- telglied, im oberen Kesselnabenbereich beginnend, in die Dichtnuten (Abb. 14, Pos. 2) einlegen und leicht andrücken. Die Dichtschnur an den Stößen 2 cm überlappen lassen und gut aneinander drü- cken. ! Mittelglied umdrehen und mit der oberen und unteren Kesselnabe (Abb.
  • Seite 21 PRESSWERKZEUGSCHADEN Wenn Sie den Pressvorgang mit gelösten Schraubverbindungen der Zugstangen VORSICHT! durchführen, kann das Presswerkzeug be- schädigt oder zerstört werden. ! Kontrollieren Sie nach jedem Pressvor- gang die Schraubverbindungen der Zugstangen und ziehen Sie diese ge- gebenenfalls nach (Abb. 17, Pos. 2). Wenn die Zugstange ganz eingedreht und kein Gewinde mehr zu sehen ist, dann ist sie korrekt positioniert.
  • Seite 22 ANWENDERHINWEIS ! Schrauben Sie die Presseinheiten so- weit auf die Gewinde der Zugstangen, dass zwei Gewindegänge aus den Presseinheiten hervorstehen (Abb. 20, Seite 22, Lupen). ! Presseinheit (Abb. 18, Pos. 1) auf das Gewinde der Zugstange (Abb. 18, Pos. 3) drehen. ! Zusatzflansch (Ø...
  • Seite 23 KESSELSCHADEN durch undichte Nippelverbindungen und ungleichmäßiges Zusammenziehen der VORSICHT! Kesselglieder. ! Achten Sie darauf, dass Sie pro Press- vorgang niemals mehr als eine Nippel- verbindung (eine Nippelverbindung besteht aus zwei Gliedern) zusammen- ziehen. ! Sie dürfen den Nippel (Abb. 22, Pos. 3) nicht in der Kesselnabe des Kesselglie- des (Abb.
  • Seite 24 Zur Montage des Vordergliedes müssen Sie wegen den Stiftschrauben (Abb. 23, Pos. 1) auf den Zusatzflansch an der oberen Kesselnabe vorne verzichten. ! Zugstange mit Presseinheit (Abb. 23, Pos. 2) durch die obere Kesselnabe schieben. Alle weiteren Schritte sind, wie für die Montage der Mit- telglieder beschrieben, durchzuführen.

  • Seite 25: Einspeiserohr Und Anschlussformstück Montieren

    8.1.3 Einspeiserohr und Anschlussformstück montieren Das Einspeiserohr, das Anschlussformstück und die Tauchhülse sind bei der geblockten Lieferung bereits montiert. ! Einspeiserohr (Abb. 25, Pos. 3) mit den Messing- schrauben M 8 × 16 (Abb. 25, Pos. 4) und aufgeleg- ter Flachdichtung (Abb. 25, Pos. 2) am Anschlussformstück (Abb.
  • Seite 26 ! Anschlussformstück (Abb. 27, Pos. 2) auf die Stift- schrauben (Abb. 26, Pos. 5) aufsetzen. ! Anschlussformstück (Abb. 27, Pos. 2) mit vier Mut- tern (Abb. 27, Pos. 3) handfest anschrauben. KESSELSCHADEN durch falsches Anziehen der Befesti- gungsmuttern. VORSICHT! ! Ziehen Sie die Muttern (Abb. 27, Pos.

  • Seite 27: Tauchhülse Eindichten

    8.1.4 Tauchhülse eindichten ! Tauchhülse R ¾ (Messstelle – Länge: 110 mm, Abb. 29, Pos. 1) von oben in die Rp ¾ Gewindeboh- rung der Messstelle des Anschluss-Formstückes ein- dichten. Abb. 29 Tauchhülse eindichten Pos. 1: Tauchhülse R ¾ (Messstelle) Pos.

  • Seite 28: Kesselnaben Verschließen

    8.1.6 Kesselnaben verschließen Das im Lieferumfang enthaltene Reduzierstück (Abb. 31, Pos. 1) wird für den bauseitig zu montieren- den KFE-Hahn benötigt. ! An der Kesselrückseite das Reduzierstück (Abb. 31, Pos. 1) in die untere Kesselnabe (Abb. 31, Pos. 2) eindichten. ! Am Vorderglied die obere Kesselnabe mit Blind- flansch (Abb.
  • Seite 29 Nippel und eine neue Dichtschnur. ! Ziehen Sie den Heizkessel erneut zusammen und wiederholen Sie die Dichtheitsprüfung. Für die weitere Montage des TG 21 beachten Sie bitte das Kapitel 8.3 „Montageschritte für lose und geblockte Lieferung“, Seite 31.

  • Seite 30: Montage Bei Geblockter Lieferung

    WARNUNG! nahmeeinrichtung. ! Beachten Sie die Unfallverhütungsvor- schrift VBG9a „Lastaufnahmeeinrich- tungen im Hebezeugbetrieb“. Für die weitere Montage des TG 21 beachten Sie bitte das Kapitel 8.3 „Montageschritte für lose und geblockte Lieferung“. Abb. 34 Kesselblock auf Palette Pos. 1: Sicherungsbänder...

  • Seite 31: Montageschritte Für Lose Und Geblockte Lieferung

    Sie die Monta- geanweisung der flexiblen Rohrverbindung und des je- weiligen Speicher-Wassererwärmers beachten. ANWENDERHINWEIS Bei der Lieferung des TG 21 BE mit inte- griertem Brenner befinden sich die Fuß- schrauben in der Verpackungseinheit des Brenners. Bei der Lieferung des TG 21 befinden sich die Fußschrauben in der Verpackungsein-...

  • Seite 32: Heizgaslenkplatten Einlegen

    Abb. 36 nach innen zur Kesselmitte zeigen. ! Heizgaslenkplatten (Abb. 36, Pos. 2 und 3) in den 3. Heizgaszug einschieben. Die Gusslaschen müs- sen entsprechend Abb. 36 nach außen zeigen. Kesselgröße TG 21 Kesselgröße TG 21 BE mit integriertem Brenner oben – – –...

  • Seite 33: Brennertür Montieren

    8.3.3 Brennertür montieren Sie können die Brennertür je nach den örtlichen Gege- benheiten sowohl rechtsseitig als auch linksseitig mon- tieren. In den folgenden Punkten wird die rechtsseitige Montage beschrieben. ! Die beiden Scharnierhaken (Abb. 37, Pos. 2) mit je einer Maschinenschraube M 12 × 35 (Abb. 37, Pos.

  • Seite 34: Kesselmantel Montieren

    8.3.4 Kesselmantel montieren Kesselrückwand montieren ! Distanzstifte (Abb. 39, Pos. 1) am Hinterglied ein- schrauben. Abb. 39 Distanzstifte montieren ! Kesselrückwand (Abb. 40, Pos. 1) an den Gewinde- und Distanzstiften (Abb. 40, Pos. 2) mit den beilie- genden Muttern (Abb. 40, Pos. 3) festschrauben. Abb.
  • Seite 35 Obere Traverse montieren ! Obere Traverse (Abb. 41, Pos. 2) mit den beiliegen- den Muttern (Abb. 41, Pos. 3) am Gewinde der An- kerstangen (Abb. 41, Pos. 1) anschrauben. Abb. 41 Obere Traverse montieren Pos. 1: Ankerstangen Pos. 2: obere Traverse Pos.
  • Seite 36 Wärmeschutz montieren ! Wärmeschutz (Abb. 43, Pos. 2) entsprechend Abb. 43 über den Kesselblock legen. ! Wärmeschutz (Abb. 43, Pos. 2) in Pfeilrichtung unter den Kesselblock schieben. ! Die beiden Laschen des Wärmeschutzes (Abb. 43, Pos. 4) vor die obere Traverse (Abb. 43, Pos. 1) le- gen und mit einer Spannfeder (Abb.
  • Seite 37 Seitenwände montieren Die Montage der Seitenwände erfolgt für die linke und die rechte Seitenwand gleichermaßen. ! Seitenwand oben mit der Ausstanzung in die obere Traverse einhängen (Abb. 46, Lupe A). ! Hinteren Teil der Seitenwand in den ausgestellten Haken der Rückwand einhängen (Abb. 46, Lupe B). ! Seitenwand mit der Abkantung über die Rückwand schieben (Abb.
  • Seite 38 Vordere Kesselhaube montieren ! Vordere Kesselhaube (Abb. 47, Pos. 1) mit der Aus- stanzung in die obere Traverse einhängen und nach hinten schieben. ! Vordere Kesselhaube (Abb. 47, Pos. 1) mit zwei Blechschrauben (Abb. 47, Pos. 2) an den Seiten- wänden befestigen.
  • Seite 39 Anschlussformstück isolieren Bevor Sie die Isolierschalen (Abb. 49, Pos. 1) an das Anschlussformstück (Abb. 49, Pos. 2) montieren, müs- sen Sie die später benötigten Anschlüsse freischneiden. ANWENDERHINWEIS ! Schneiden Sie nur die Anschlüsse frei, die später benötigt werden. ! Isolierschalen des Anschlussformstückes (Abb. 49, Pos.

  • Seite 40: Heizkessel Abgas- Und Wasserseitig Anschließen

    Heizkessel abgas- und wasserseitig anschließen In diesem Kapitel wird Ihnen erläutert, wie Sie den Heiz- kessel abgas- und wasserseitig anschließen. ANWENDERHINWEIS Um wasserseitige Verunreinigungen im Heizkessel zu vermeiden, empfehlen wir, bauseitig eine Schmutzfangeinrichtung einzubauen. Abgasrohr-Abdichtmanschette anbringen (Zubehör) ANWENDERHINWEIS Wir empfehlen Ihnen, eine Abgasrohr- Abdichtmanschette (Abb.

  • Seite 41: Abgastemperaturfühler Montieren (Zubehör)

    ! Schneckengewindeschellen (Abb. 52, Pos. 2) fest- ziehen. Die Abgasrohr-Abdichtmanschette (Abb. 52, Pos. 1) muss glatt und eng anliegen. ANWENDERHINWEIS ! Ziehen Sie bei Bedarf die Schnecken- gewindeschellen nach. Abb. 52 Abdichtmanschette montieren Pos. 1: Abgasrohr-Abdichtmanschette Pos. 2: Schneckengewindeschellen Abgastemperaturfühler montieren (Zubehör) ! Loch (Abb.

  • Seite 42: Hinweise Für Den Anschluss Des Heizkessels An Das Rohrnetz

    9.3.2 Heizungsvorlauf ! Vorlauf der Heizungsanlage am Vorlaufanschluss des Heizkessels (Abb. 53, Pos. 8) montieren. Abb. 53 Rückansicht TG 21 (Maß in mm) Pos. 1: KFE- Hahn (Füll- und Entleerhahn) Pos. 2: Füll- und Entleeranschluss (EL) Pos. 3: Rücklaufanschluss des Heizkessels (RK) Pos.

  • Seite 43: Kfe-Hahn Montieren (Zubehör)

    9.3.3 Hinweise für Sicherheitsvor- und -rücklauf ANLAGENSCHADEN durch Anschließen falscher Komponenten an der Vorlauf Sicherheitsleitung (Abb. 53, VORSICHT! Pos. 6, Seite 42). ! Schließen Sie keinen Sommerstrang, Speicher-Wassererwärmer oder einen anderen Heizkreis an der Vorlauf Si- cherheitsleitung (Abb. 53, Pos. 6, Seite 42) an.

  • Seite 44: Regelgerät Montieren

    10 Regelgerät montieren In diesem Kapitel wird erläutert, wie Sie ein Regelgerät der HS-Reihe und ein Temperaturfühlerpaket montie- ren. Darüber hinaus wird beschrieben, wie Brenner- und Fühlerleitung verlegt und montiert werden. 10.1 Regelgerät montieren (Zubehör) ! Die beiden Sicherungsschrauben (Abb. 54, Pos. 1) hinten am Sockel des Regelgerätes zwei Umdrehun- gen lösen.

  • Seite 45: Temperaturfühlerpaket Und Brennerkabel Anschließen

    10.2 Temperaturfühlerpaket und Brennerkabel anschließen ANWENDERHINWEIS Beachten Sie beim Anschließen des Re- gelgerätes folgende Punkte: ! Verlegen Sie Kabel- und Kapillarrohre sorgfältig! ! Knicken Sie beim Verlegen nicht die Kapillarrohre! ! Führen Sie elektrische Arbeiten inner- halb der Heizungsanlage nur dann aus, wenn Sie für diese Arbeiten eine ent- sprechende Qualifikation besitzen.

  • Seite 46: Temperaturfühlerpaket Montieren

    ! Steckverbindung im Regelgerät nach der Beschrif- tung an der Klemmleiste herstellen. ! Bauseitige elektrische Anschlüsse nach Schaltplan an den Steckverbindungen herstellen. ! Abdeckhaube (Abb. 55, Pos. 2, Seite 44) am Regel- gerät schließen. ! Mit den Schrauben (Abb. 58, Pos. 1+2, Seite 46) die Abdeckhaube des Regelgerätes sichern.

  • Seite 47: Hintere Kesselhaube Montieren

    10.4 Hintere Kesselhaube montieren ! Hintere Kesselhaube (Abb. 59, Pos. 1) mit den La- schen (Abb. 59, Pos. 2) unter die vordere Kessel- haube (Abb. 59, Pos. 3) schieben. ! Hintere Kesselhaube (Abb. 59, Pos. 1) auf den Sei- tenwänden (Abb. 59, Pos. 4) ablegen und nach vor- ne schieben.

  • Seite 48: Brenner Montieren

    ! Brennertür (Abb. 60, Pos. 3) mit zwei Maschinen- schrauben (Abb. 60, Pos. 2) verschließen. Die Ma- schinenschrauben sind gleichmäßig anzuziehen. 11.1 Brenner bei TG 21 BE montieren Der Brenner beim TG 21 BE ist bereits werkseitig an der Brennertür vormontiert. ! Brennerkabel an den Brenner anschließen. ANWENDERHINWEIS Wie Sie das Brennerkabel an den Brenner anschließen können, entnehmen Sie der...

  • Seite 49: Brennerhaube/Brennertürverkleidung Montieren

    ! Brennertürverkleidung (Abb. 61, Pos. 3) leicht anhe- ben, bis sie sich in die untere Traverse (Abb. 61, Pos. 2) einhängt. ANWENDERHINWEIS ! Führen Sie bei der Liefervariante TG 21 Abb. 61 Brennertürverkleidung montieren BE mit integriertem Brenner die Öl- Pos. 1: Abkantung der vorderen Kesselhaube schläuche direkt vor den Kesselgliedfü-...

  • Seite 50: Heizungsanlage In Betrieb Nehmen

    12 Heizungsanlage in Betrieb nehmen Am TG 21 schließen Sie Regelgeräte der HS-Reihe an. Die Inbetriebnahme der unterschiedlichen Regelgerätty- pen verläuft identisch. KESSELSCHADEN durch starke Staubansammlung. ! Betreiben Sie den Wärmeerzeuger VORSICHT! nicht bei starkem Staub, z. B. durch Baumaßnahmen im Aufstellungsraum.

  • Seite 51: Regelgerät Und Brenner In Betrieb Nehmen

    Brenner mit in Betrieb. Der Brenner kann an- schließend vom Regelgerät gestartet werden. Weitere Informationen dazu können Sie in der „Bedienungsan- leitung Öl-/Spezialheizkessel TG 21 und TG 21 BE mit integriertem Brenner“ nachlesen. ANWENDERHINWEIS Wenn Sie bei den Messungen für das In- betriebnahmeprotokoll feststellen, dass die Abgastemperatur für den Schornstein...
  • Seite 52 12.3.1 Heizgaslenkplatten im 2. Heizgaszug entfernen Ist die Abgastemperatur zu gering, können Sie die Heiz- gaslenkplatten paarweise im 2. Heizgaszug entfernen. ANWENDERHINWEIS Wenn Gasleitungen vom Gasbrenner ab- getrennt werden müssen, darf die Bren- nertür ausschließlich vom Fachhandwerk geöffnet werden. ! Sechskantschrauben (Abb. 64, Pos. 1) links und rechts an der Brennertür (Abb.

  • Seite 53: Heizgassperrplatte Entfernen

    12.3.2 Heizgassperrplatte entfernen Wenn die Abgastemperatur auch nach dem Entfernen der Heizgaslenkplatten noch zu gering ist, können Sie die Heizgassperrplatte entfernen, um die Abgastempe- ratur weiter anzuheben. ! Schraube der Heizgassperrplatte (Abb. 66, Pos. 1) entfernen. ! Heizgassperrplatte (Abb. 66, Pos. 2) vom Vorder- glied des Heizkessels (Abb.

  • Seite 54: Inbetriebnahmeprotokoll

    12.4 Inbetriebnahmeprotokoll Der TG 21 kann mit einem Öl- oder Gasbrenner betrie- ben werden. Füllen Sie während der Inbetriebnahme für den jeweiligen Öl- oder Gasbrenner das Inbetriebnah- meprotokoll sorgfältig aus. ! Durchgeführte Inbetriebnahmearbeiten unterschrei- ben und Datum eintragen. Seite Bemerkungen...

  • Seite 55: Heizungsanlage Außer Betrieb Nehmen

    13 Heizungsanlage außer Betrieb nehmen ANLAGENSCHADEN durch Frost. VORSICHT! Die Heizungsanlage kann bei Frost einfrie- ren, wenn sie nicht in Betrieb ist. ! Schützen Sie bei Frostgefahr die Hei- zungsanlage vor dem Einfrieren. Las- sen Sie dazu das Heizungswasser am tiefsten Punkt der Heizungsanlage mit- hilfe des KFE-Hahns ab.

  • Seite 56: Heizungsanlage Inspizieren Und Warten

    Explosion entzündlicher Gase. ANWENDERHINWEIS ! Führen Sie Arbeiten an gasführenden WARNUNG! Bauteilen nur dann aus, wenn Sie für Ersatzteile können Sie bei Sieger bestel- diese Arbeiten eine Konzession besit- len. zen. ! Sechskantschrauben der Brennertür herausschrau- 14.2 Heizkessel für die Reinigung ben.

  • Seite 57: Heizkessel Mit Reinigungsbürsten Reinigen

    ! Heizgaslenkplatten einsetzen. Letzte Anordnung der Heizgaslenkplatten wieder herstellen. ! Dichtschnur an der Brennertür überprüfen. Beschä- digte oder verhärtete Dichtschnur erneuern. ANWENDERHINWEIS Sie können entsprechende Dichtschnüre von Sieger erhalten. ANLAGENSCHADEN durch ungleichmäßige Verschraubungen. ! Ziehen Sie die Sechskantschrauben VORSICHT! der Brennertür gleichmäßig an.

  • Seite 58: Heizkessel Nass Reinigen

    14.4 Heizkessel nass reinigen Setzen Sie bei der Nassreinigung ein Reinigungsmittel entsprechend der Verschmutzung ein. Gehen Sie bei einer Nassreinigung in der gleichen Rei- henfolge vor wie für die Reinigung mit den Reinigungs- bürsten beschrieben (siehe Kapitel 14.3 „Heizkessel mit Reinigungsbürsten reinigen“, Seite 57).

  • Seite 59: Wasserdruck Der Heizungsanlage Prüfen Und Korrigieren

    14.5 Wasserdruck der Heizungsanlage prüfen und korrigieren Bei geschlossenen Heizungsanlagen muss der Mano- meterzeiger innerhalb der grünen Markierung stehen. Der rote Zeiger des Manometers muss auf den für die Heizungsanlage erforderlichen Druck eingestellt sein. ANWENDERHINWEIS ! Stellen Sie einen Betriebsdruck von mindestens 1 bar her.

  • Seite 60: Inspektions- Und Wartungsprotokolle

    14.6 Inspektions- und Wartungsprotokolle Mit den Inspektions- und Wartungsprotokollen erhalten Sie eine Übersicht über die anfallenden Inspektions- und Wartungsarbeiten. Füllen Sie die Protokolle bei der Inspektion und Wartung aus. ! Durchgeführte Inspektionsarbeiten unterschreiben und Datum eintragen. Seite Inspektionsarbeiten Bemerkungen (einzelne Arbeitsschritte) Allgemeinen Zustand der Heizungsanlage prüfen Sicht- und Funktionskontrolle der Heizungsanlage Brennstoff und Wasser führende Heizungsanlagenteile...
  • Seite 61 Seite Bedarfsabhängige Wartungsarbeiten Bemerkungen (einzelne Arbeitsschritte) Heizungsanlage außer Betrieb nehmen Seite 55 Heizgaslenkplatten ausbauen und reinigen Seite 57 Heizgaszüge (Heizflächen) reinigen Seite 57 Feuerraum reinigen Seite 57 Heizgaslenkplatten einbauen Seite 32 Dichtungen/Dichtschnüre an Brenner prüfen und ggf. erneuern Heizungsanlage in Betrieb nehmen Seite 50 Endkontrolle der Wartungsarbeiten, Siehe Unterlagen zum...

  • Seite 62: Brennerstörungen Beheben

    Bei einer Brennerstörung leuchtet die Störlampe am Re- gelgerät. Zusätzlich wird die Brennerstörung über eine leuchtende Störlampe am Brenner signalisiert. Bei der Liefervariante TG 21 BE mit integriertem Bren- ner müssen Sie die Brennerhaube entfernen um eine Brennerstörung beheben zu können.

  • Seite 63: Stichwortverzeichnis
