WIKA TR31-3 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. WIKA Anleitungen
  4. Thermometer
  5. TR31-3
  6. Betriebsanleitung

WIKA TR31-3 Betriebsanleitung

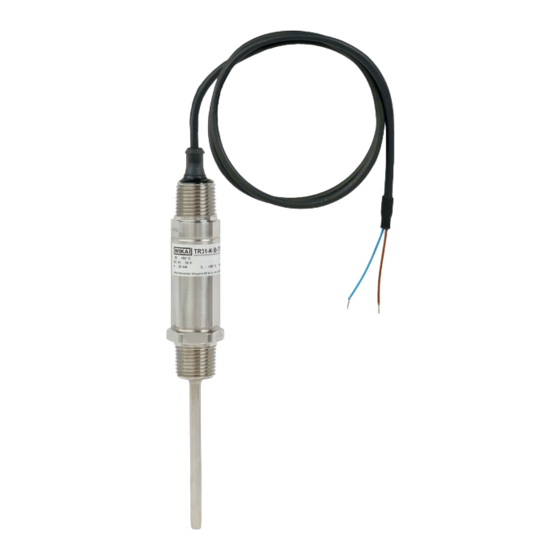

Oem-miniatur-widerstandsthermometer (ex i)
Vorschau ausblenden Andere Handbücher für TR31-3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
OEM miniature resistance thermometer (Ex i)
Models TR31-3, TR31-K
OEM-Miniatur-Widerstandsthermometer (Ex i)
Typen TR31-3, TR31-K
BVS 14 ATEX E 147 X
IECEx BVS 14.0101X
Model TR31-3
Operating instructions
Betriebsanleitung
70018194
Model TR31-K
EN
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WIKA TR31-3

Inhaltszusammenfassung für WIKA TR31-3
