D.4 Wiederaufbau der Einheit mit Gegenstromwärmeübertrager
Setzen Sie die Gehäuseteile wieder zusammen und bauen Sie die Komponenten in der entgegengesetzten Reihenfol-
ge des oben beschriebenen Ausbaus wieder ein.
Hinweis!
Die mitgelieferte Dichtmasse muss exakt aufgetragen und die gelieferten selbstklebenden flexiblen
Dichtbänder müssen exakt positioniert werden, damit das Lüftungsgerät die geforderte die Dichtigkeit
erreicht und den vom Herstellerverband „Eurovent" zertifizierten Werten entspricht.

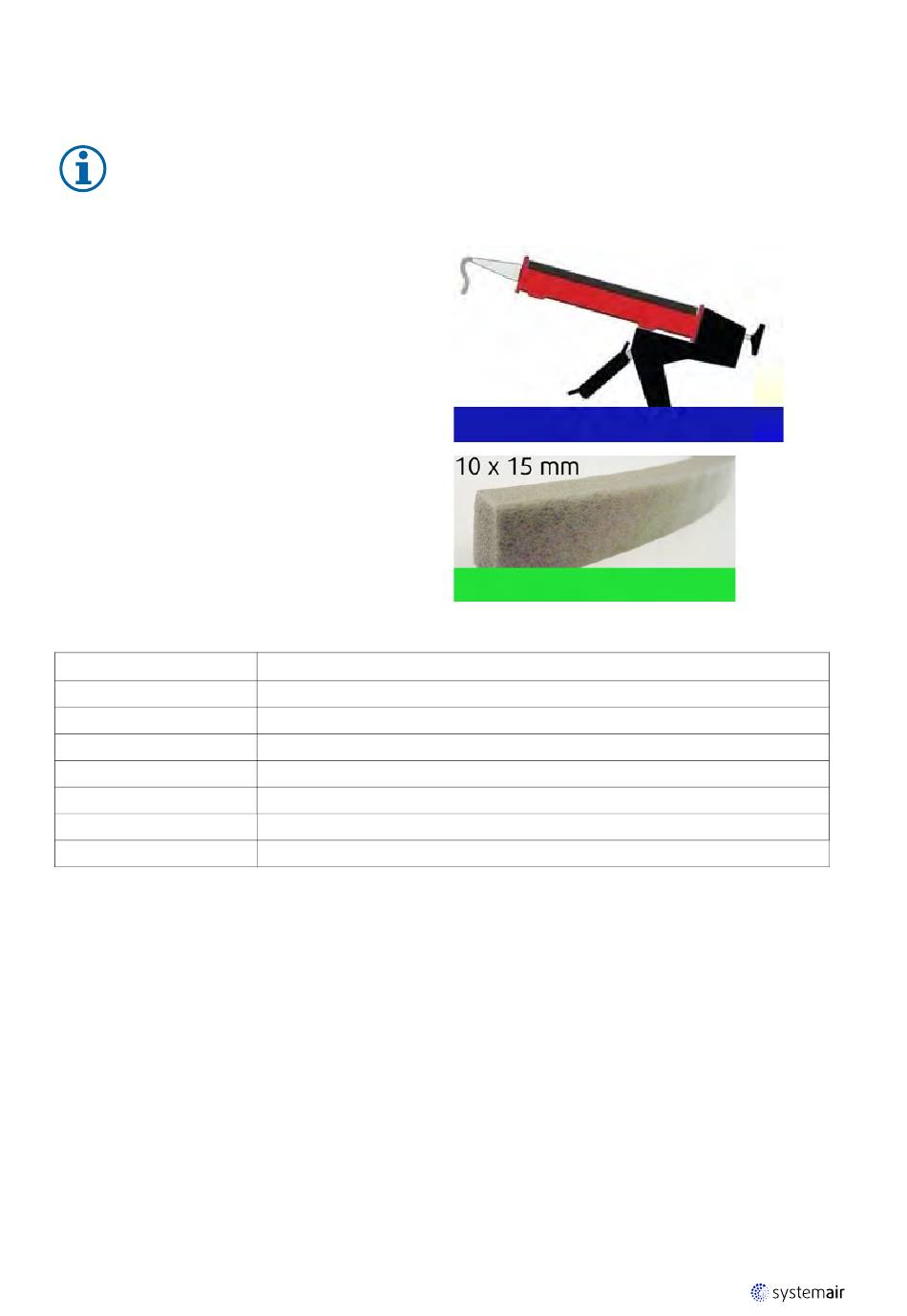

Die Dichtmasse muss auf alle Verbindungen zwischen
den vertikalen Profilen und Kunststoffecken, sowie an al-
len zusammengebauten Enden des Gegenstromwärmeü-
bertragers aufgetragen werden. Die entsprechenden
Stellen sind am Gerät blau markiert. Die untenstehende
Tabelle gibt die Länge in Meter an, auf die Dichtungs-
masse aufgetragen werden muss.
Dies ist in der nachfolgenden Zeichnung teilweise blau
gekennzeichnet.
Die grün markierten Gerätestellen kennzeichnen, wo
selbstklebende Dichtstreifen angebracht werden müssen.
Dies ist in der nachfolgenden Zeichnung teilweise grün
gekennzeichnet.
Länge in Meter, auf die Dichtungsmasse aufgetragen werden muss.
Gerätegröße
10
11
12
14
16
18
20
output |
Gerät mit Gegenstromwärmeübertrager.
Einheit mit Gegenstromwärmeübertrager |
14,3 m
15,7 m
16,3 m
18,3 m
21,1 m
22,3 m
25,1 m
