E.3 Wiederaufbau der Einheit
Setzen Sie die Gehäuseteile wieder zusammen und bauen Sie die Komponenten in der entgegengesetzten Reihenfol-
ge des oben beschriebenen Ausbaus wieder ein.
Hinweis!

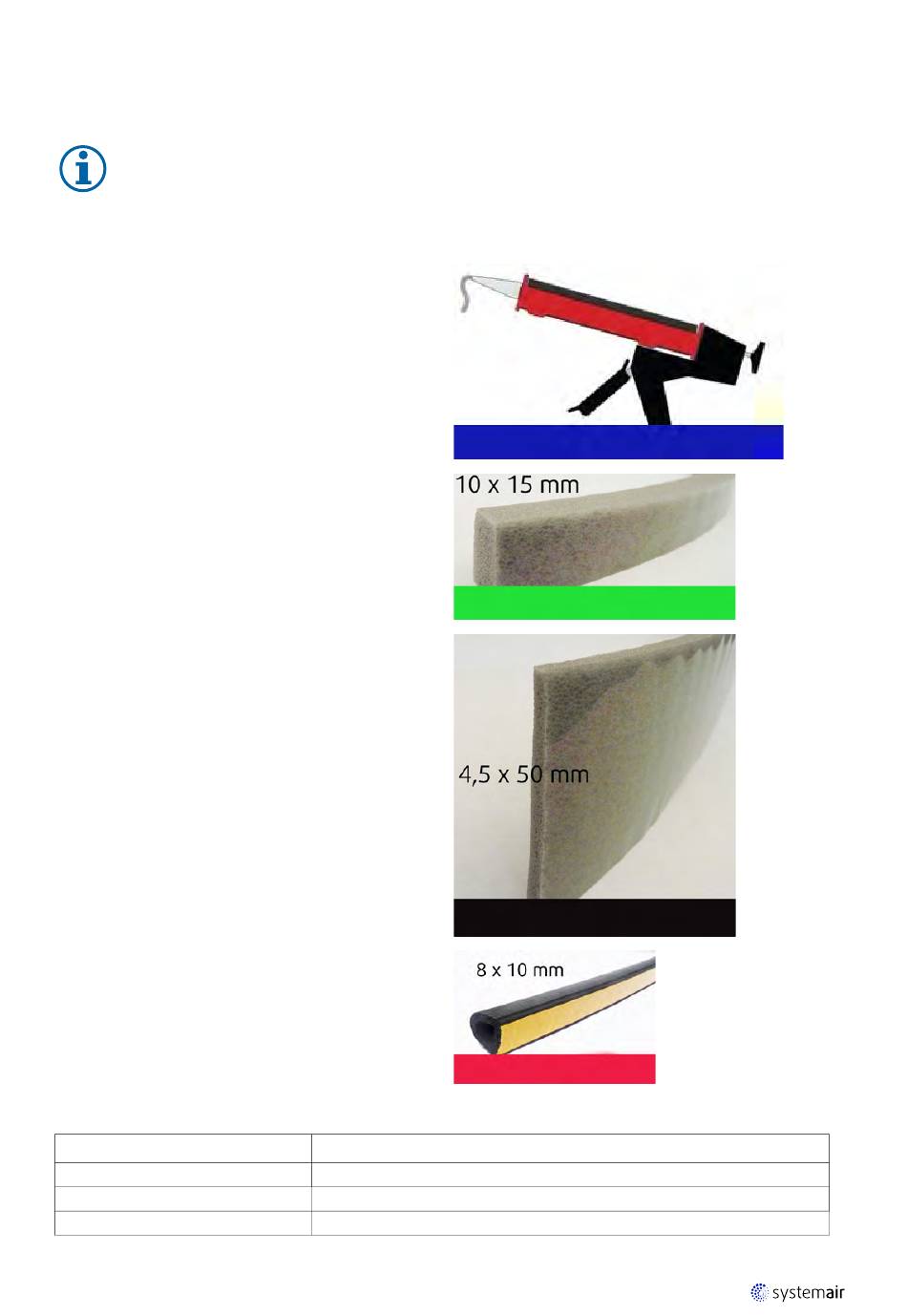

Die mitgelieferte Dichtmasse muss exakt aufgetragen und die drei mitgelieferten unterschiedlichen
selbstklebenden flexiblen Dichtbänder müssen exakt positioniert werden, damit das Lüftungsgerät die
geforderte die Dichtigkeit erreicht und den vom Herstellerverband „Eurovent" zertifizierten Werten
entspricht.
Die Dichtungsmasse muss auf alle Verbindungen zwi-
schen vertikalen Profilen und Plastikecken, zwischen Fil-
tereinheiten und Gehäuse, zwischen Ventilatoreinheiten
und Gehäuse, sowie um die Jalousieklappen herum aufge-
tragen werden. Die entsprechenden Stellen sind am Gerät
blau markiert. Die untenstehende Tabelle gibt die Länge
in Meter an, auf die Dichtungsmasse aufgetragen werden
muss.
Dies ist in der nachfolgenden Zeichnung teilweise blau
gekennzeichnet.
Bringen Sie die selbstklebenden Dichtstreifen an den auf
dem Gerät grün gekennzeichneten vertikalen Kanten an.
Diese sind in der nachfolgenden Zeichnung grün
gekennzeichnet.
Bringen Sie die selbstklebenden Dichtstreifen an den auf
dem Gerät schwarz gekennzeichneten horizontalen Kan-
ten an. Diese sind in der nachfolgenden Zeichnung
schwarz gekennzeichnet.
Bringen Sie die selbstklebenden Dichtstreifen auf den
Profilen der Sektionen an, um zwei Sektionen luftdicht
miteinander zu verbinden. Die Profile der Sektion sind rot
gekennzeichnet. Diese sind in der nachfolgenden Zeich-
nung rot gekennzeichnet.
Länge in Meter, auf die Dichtungsmasse aufgetragen werden muss.
Gerätegröße
16
18
20
output |
Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) |
Gerät mit Rotationswärmeübertrager
18 m
20 m
22 m
