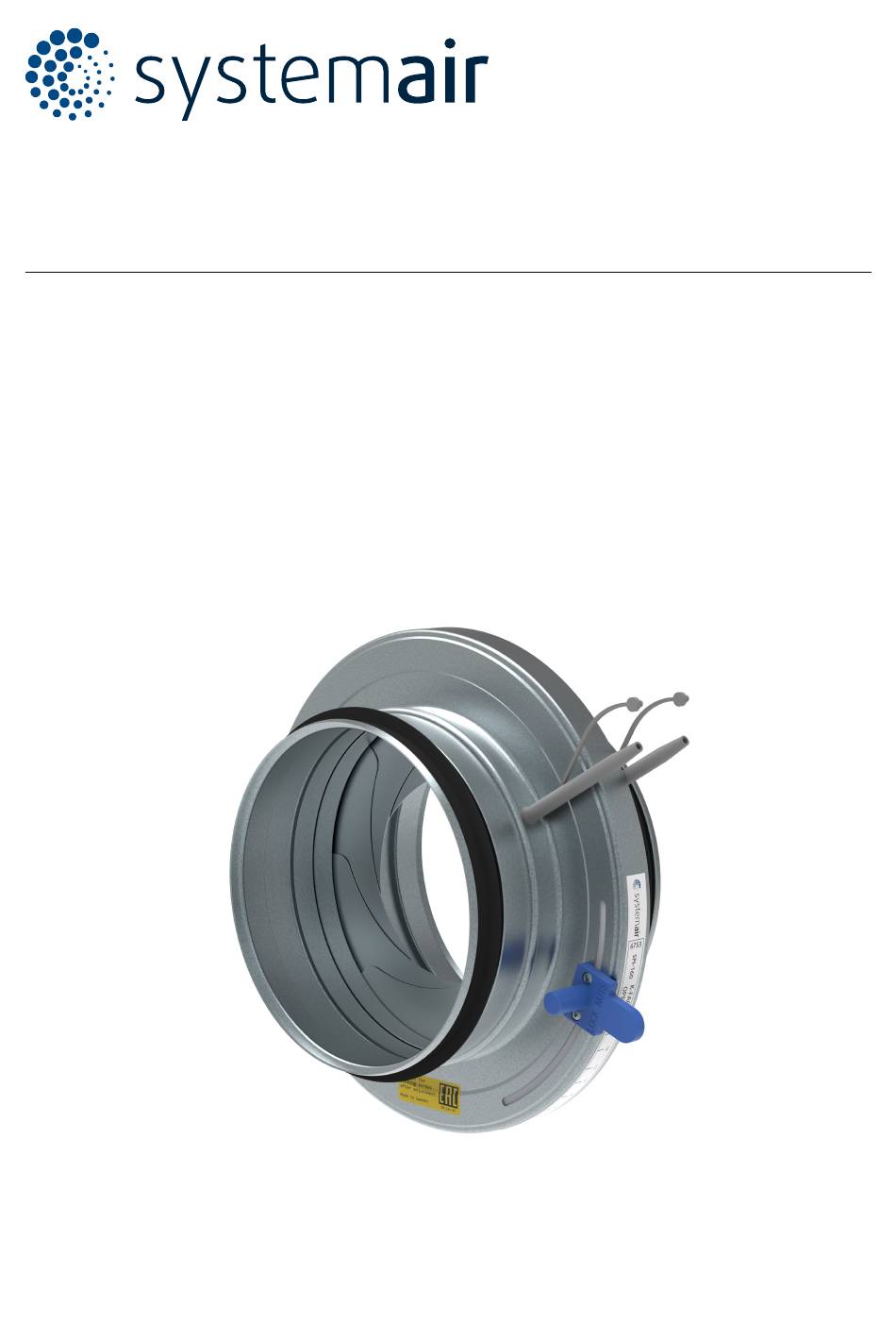

- Seite 1 Handbuch Irisblende...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Abmessungen und Gewichte Bestellschlüssel Technische Daten Installation Transport, Lagerung und Bedienung Nachtrag... -
Seite 3: Beschreibung

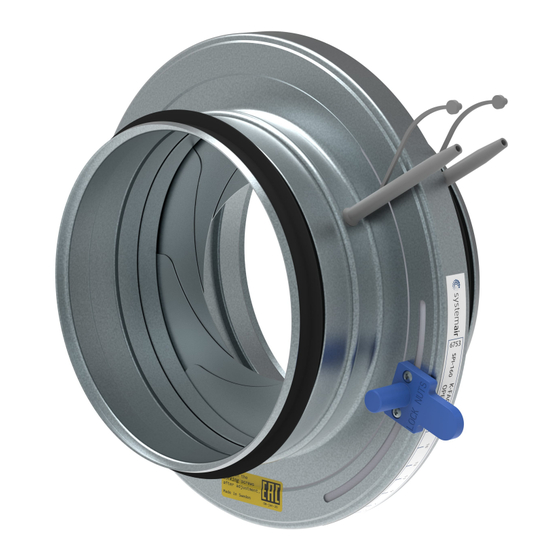

Beschreibung Die SPI ist eine Irisblende zur Messung und Einstellung des Luftstroms. Dieses Gerät kann sowohl für Zu- als auch für Abluft eingesetzt werden. Highlights • Geringe Geräuschentwicklung • Zentrisch geformter Luftstrom • Feste Messpunkte für präzise Messungen Ausführung Die SPI wird aus verzinktem Stahlblech gefertigt und mit einer auf Luftdichtheit geprüften Gummidichtung der Klasse C nach EN 1751 ausgestattet. -
Seite 4: Produktkomponenten
Produktkomponenten SPI... Legend: P1 Gehäuse P2 Rohranschluss mit Lippendichtung P3 Blende P4 Differenzdruck-Messanschlüsse P5 Einstellregler P6 K-Faktor-Label... -
Seite 5: Abmessungen Und Gewichte
Abmessungen und Gewichte (mm) SPI... ød øD 12,7 1015 25,0... -
Seite 6: Bestellschlüssel
Bestellschlüssel Größe - Anschluss mm Beispiel für den Bestellschlüssel SPI-250 C Irisblende SPI Irisblende, Anschlussgröße 250 mm... -
Seite 7: Technische Daten
Technische Daten Legende 0%, 25%, 50%, 75%, 100% Die Irisblenden-Stellungen werden in den Druckverlust-/Geräuschdiagrammen in Prozent angegeben. 0% bedeutet maximal geschlossen. 100% bedeutet komplett geöffnete Blende. SPI-080 C Iris damper SPI-100 C Iris damper Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 50 l/s 25 % 50 %... - Seite 8 SPI-160 C Iris damper SPI-200 C Iris damper Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 25 % 50 % 50 % 25 % 75 % 60 dB(A) 75 % 60 dB(A) 55 dB(A) 55 dB(A) 50 dB(A) 50 dB(A) 45 dB(A) 45 dB(A)
- Seite 9 SPI-315 C Iris damper SPI-400 C Iris damper Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 50 % 25 % 50 % 25 % 60 dB(A) 60 dB(A) 75 % 55 dB(A) 55 dB(A) 75 % 50 dB(A) 50 dB(A) 45 dB(A) 45 dB(A)
-
Seite 10: Installation
Installation... - Seite 11 Messung P = ? q = k P = OK q = k...
-
Seite 12: Transport, Lagerung Und Bedienung
Transport, Lagerung und Bedienung... -
Seite 13: Nachtrag
Abweichungen von den hierin enthaltenen technischen Spezifikationen sowie den Bedingungen sind mit dem Hersteller zu besprechen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die erforderlichen Parameter nicht beeinträchtigt. Aktuelle Informationen zu unseren Produkten finden Sie auf design.systemair.com. - Seite 14 © Copyright Systemair Production a.s Alle Rechte vorbehalten E&OE Systemair behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sie die zuvor vereinbarten Spezifikationen nicht berühren. Übersetzung der Original-Anleitungen...
