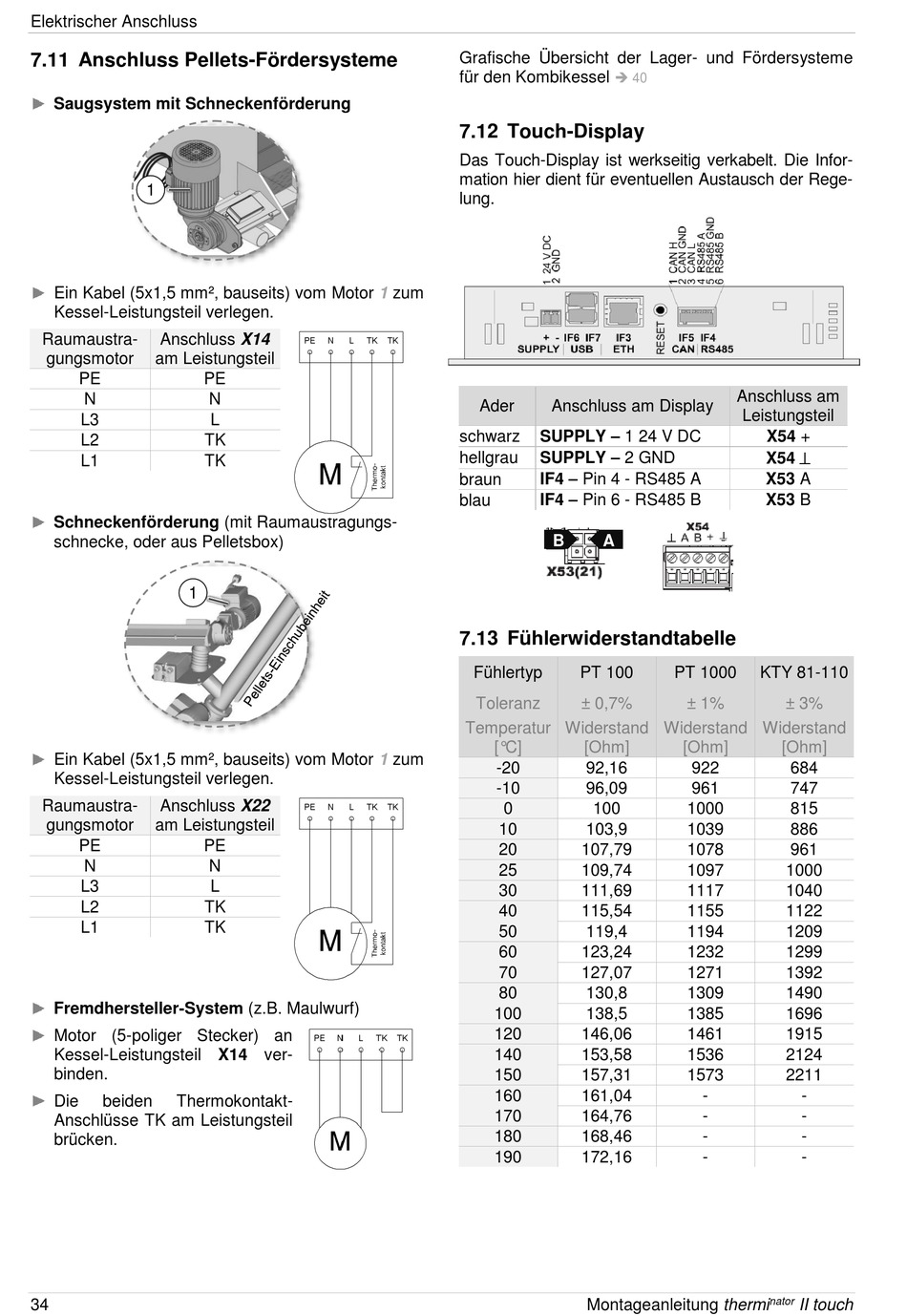

Elektrischer Anschluss
7.11 Anschluss Pellets-Fördersysteme
Saugsystem mit Schneckenförderung
1
Ein Kabel (5x1,5 mm², bauseits) vom Motor
Kessel-Leistungsteil verlegen.
Raumaustra-
Anschluss X14
gungsmotor
am Leistungsteil
PE
N
L3
L2
L1
Schneckenförderung (mit Raumaustragungs-
schnecke, oder aus Pelletsbox)
1
Ein Kabel (5x1,5 mm², bauseits) vom Motor
Kessel-Leistungsteil verlegen.
Raumaustra-
Anschluss X22
gungsmotor
am Leistungsteil
PE
N
L3
L2
L1
Fremdhersteller-System (z.B. Maulwurf)
Motor (5-poliger Stecker) an
Kessel-Leistungsteil X14 ver-
binden.
Die
beiden
Thermokontakt-
Anschlüsse TK am Leistungsteil
brücken.
34
PE
N
L
TK
TK
PE
N
L
TK
TK
Grafische Übersicht der Lager- und Fördersysteme
für den Kombikessel
7.12 Touch-Display
Das Touch-Display ist werkseitig verkabelt. Die Infor-
mation hier dient für eventuellen Austausch der Rege-
lung.
1
zum
Ader
SUPPLY – 1 24 V DC
schwarz
SUPPLY – 2 GND
hellgrau
IF4 – Pin 4 - RS485 A
braun
IF4 – Pin 6 - RS485 B
blau
7.13 Fühlerwiderstandtabelle
Fühlertyp
Toleranz
Temperatur
[°C]
1
zum
-20
-10
0
10
20
25
30
40
50
60
70
80
100
120
140
150
160
170
180
190
40
Abb.: 001-iAW.png
Anschluss am Display
B
A
PT 100
PT 1000
± 0,7%
± 1%
Widerstand
Widerstand
[Ohm]
[Ohm]
92,16
922
96,09
961
100
1000
103,9
1039
107,79
1078
109,74
1097
111,69
1117
115,54
1155
119,4
1194
123,24
1232
127,07
1271
130,8
1309
138,5
1385
146,06
1461
153,58
1536
157,31
1573
161,04
-
164,76
-
168,46
-
172,16
-
Montageanleitung thermi
Anschluss am
Leistungsteil
X54 +
X54
X53 A
X53 B
KTY 81-110
± 3%
Widerstand
[Ohm]
684
747
815
886
961
1000
1040
1122
1209
1299
1392
1490
1696
1915
2124
2211
-
-
-
-
nator
II touch
