Vor der Montage

2
10
9

3.5 Dimensionierung des Heizkessels

Der Heizkessel muss leistungsmäßig im richtigen Verhältnis zu dem dahinterliegenden Wärmeverteilsystem di-
mensioniert sein. Für eine korrekte Auslegung siehe Berechnungen laut Norm EN 12828.
4 Vor der Montage

4.1 Transport, Aufstellung


Information zum Heizkessel-Gewicht siehe Technische Daten,
 Eine Entnahme von Kesselteilen (Edelstahl-Trichter, Schamott-Teile, ....) bei Transport/Aufstellung wird
nicht empfohlen.
12
1
3
6
5
8
13
4
7
12
15
14
 4

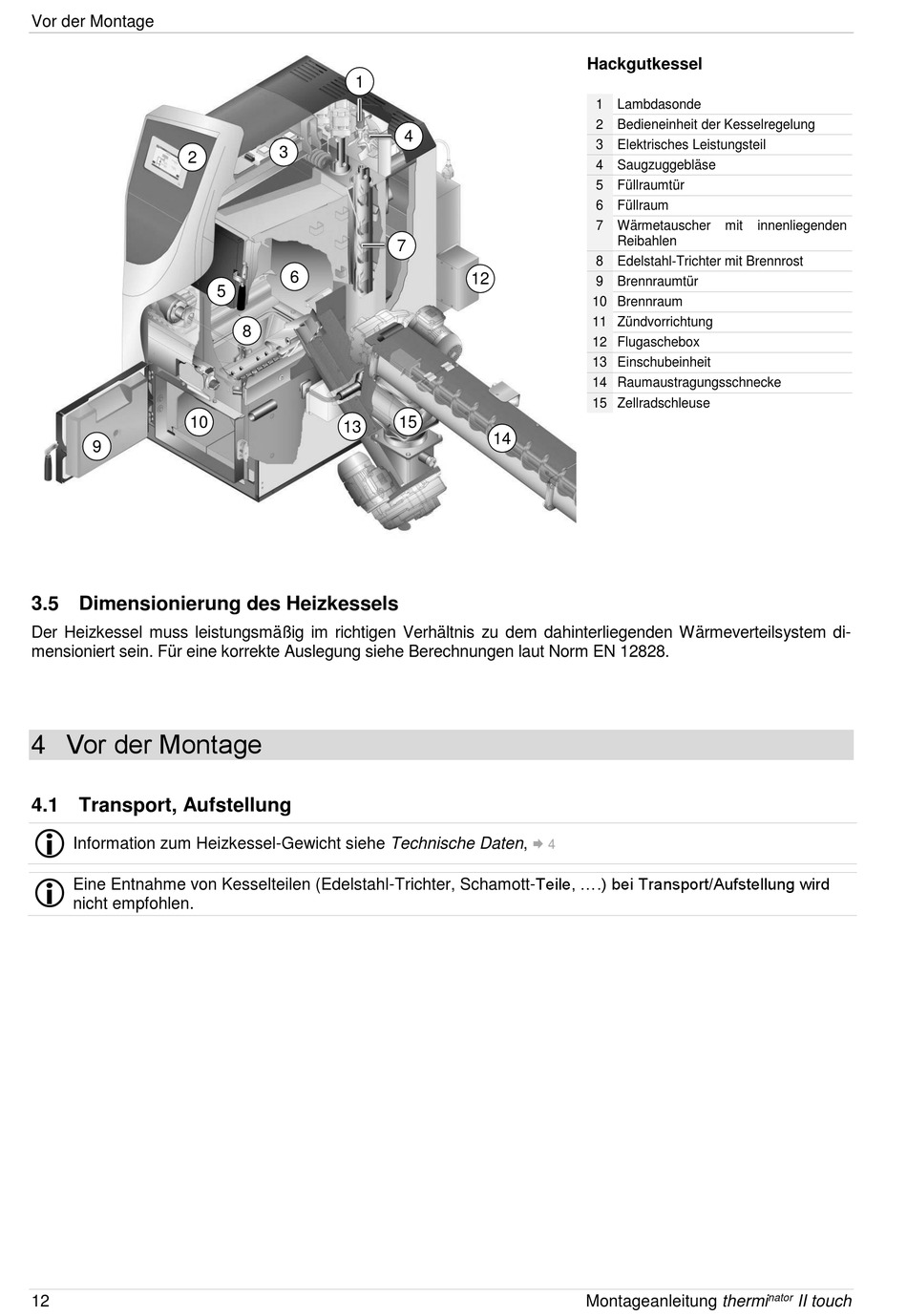

Hackgutkessel
1 Lambdasonde
2 Bedieneinheit der Kesselregelung
3 Elektrisches Leistungsteil
4 Saugzuggebläse
5 Füllraumtür
6 Füllraum
7 Wärmetauscher mit
Reibahlen
8 Edelstahl-Trichter mit Brennrost
9 Brennraumtür
10 Brennraum
11 Zündvorrichtung
12 Flugaschebox
13 Einschubeinheit
14 Raumaustragungsschnecke
15 Zellradschleuse
Montageanleitung thermi
innenliegenden
nator
II touch
