Montage
5.9.3

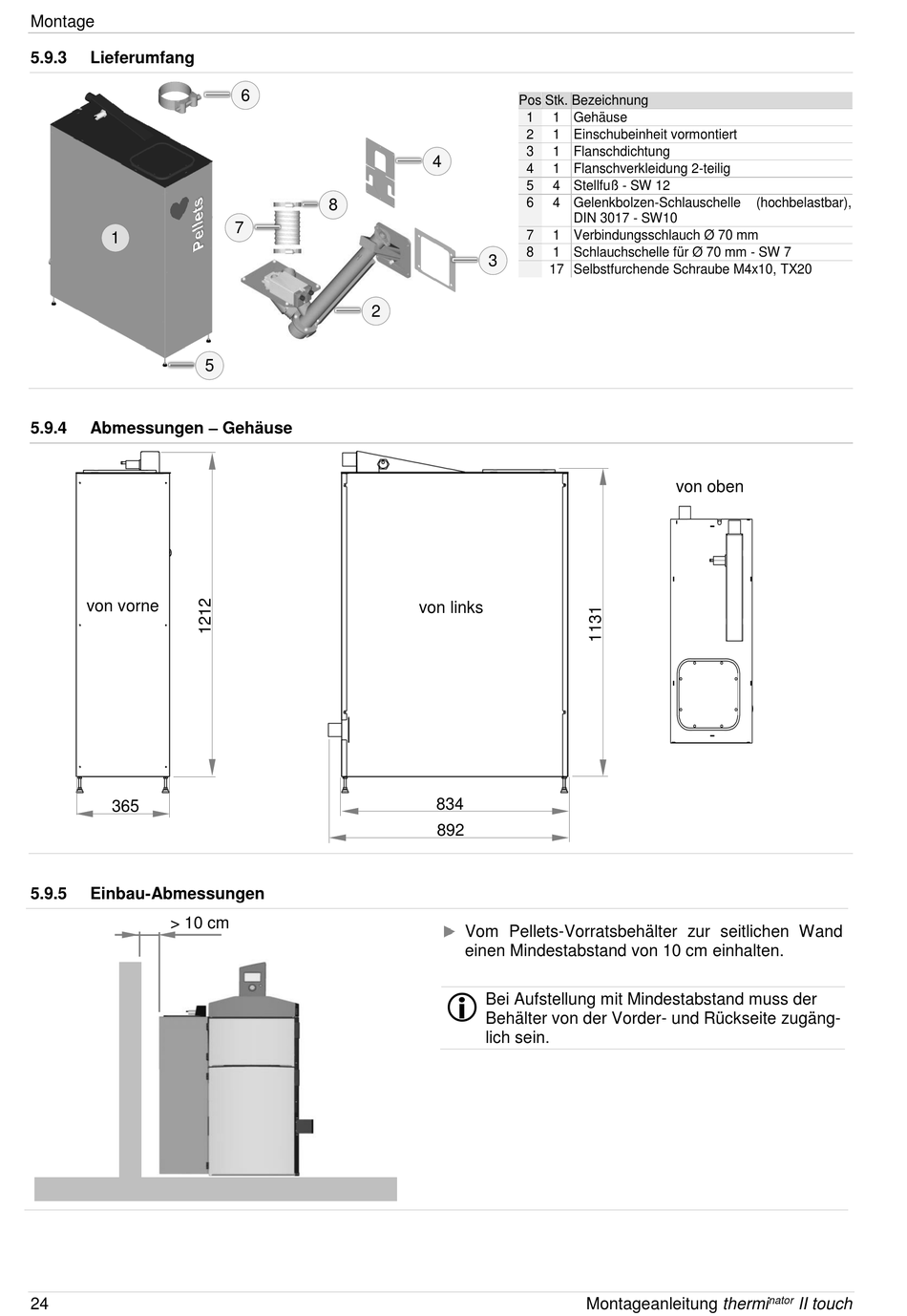

Lieferumfang
1
Abmessungen – Gehäuse
5.9.4
von vorne
365
5.9.5
Einbau-Abmessungen
> 10 cm
24
6
8
7
2
5
Pos Stk. Bezeichnung
1
1 Gehäuse
2
1 Einschubeinheit vormontiert
3
1 Flanschdichtung
4
4
1 Flanschverkleidung 2-teilig
5
4 Stellfuß - SW 12
6
4 Gelenkbolzen-Schlauschelle
DIN 3017 - SW10
7
1 Verbindungsschlauch Ø 70 mm
8
1 Schlauchschelle für Ø 70 mm - SW 7
3
17 Selbstfurchende Schraube M4x10, TX20
von links
834
892
Vom Pellets-Vorratsbehälter zur seitlichen Wand
einen Mindestabstand von 10 cm einhalten.
Bei Aufstellung mit Mindestabstand muss der
Behälter von der Vorder- und Rückseite zugäng-
lich sein.
Montageanleitung thermi
(hochbelastbar),
von oben
nator
II touch
