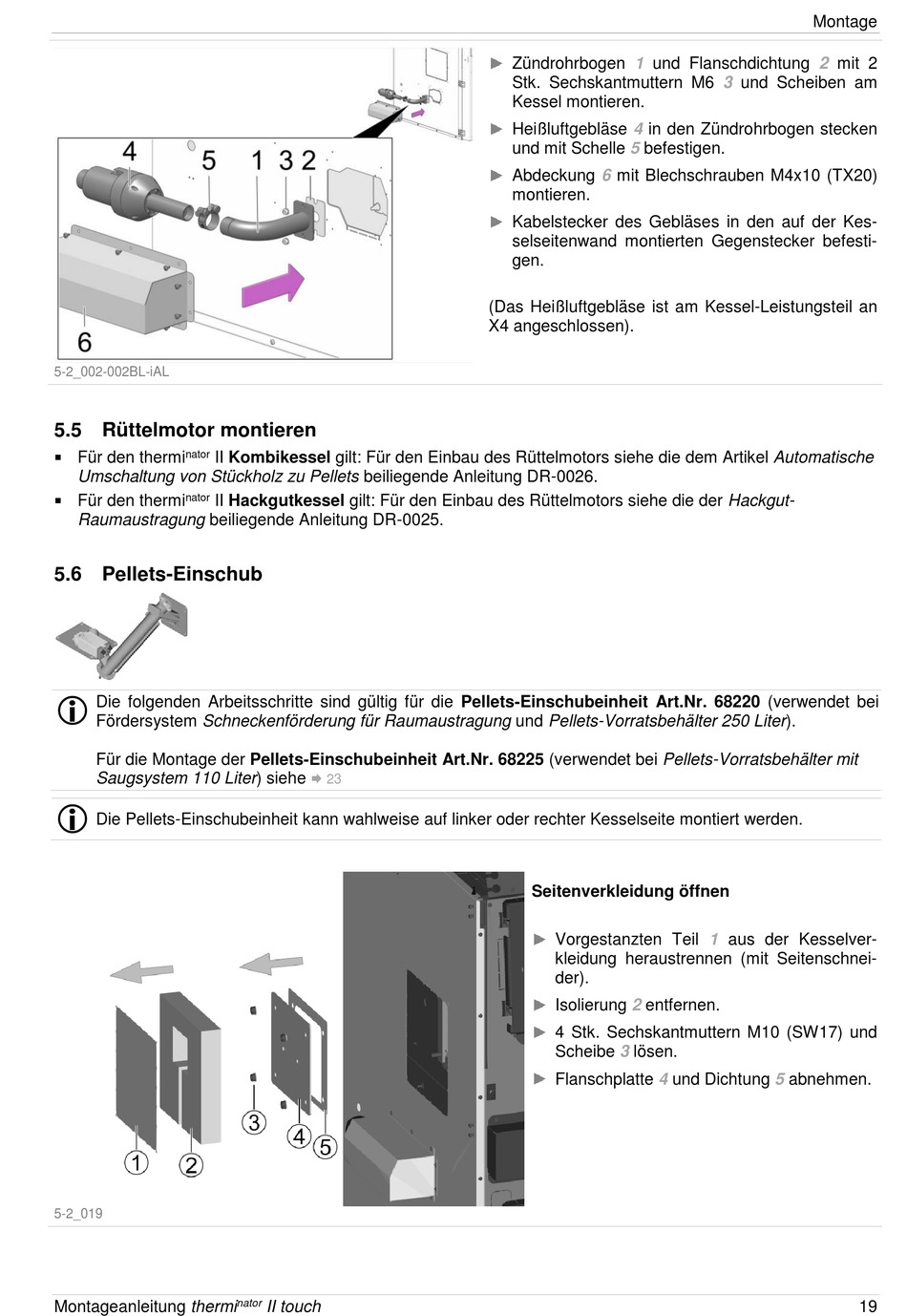

5-2_002-002BL-iAL
5.5 Rüttelmotor montieren
nator
Für den thermi
II Kombikessel gilt: Für den Einbau des Rüttelmotors siehe die dem Artikel Automatische
Umschaltung von Stückholz zu Pellets beiliegende Anleitung DR-0026.
nator
Für den thermi
II Hackgutkessel gilt: Für den Einbau des Rüttelmotors siehe die der Hackgut-
Raumaustragung beiliegende Anleitung DR-0025.
5.6 Pellets-Einschub
Die folgenden Arbeitsschritte sind gültig für die Pellets-Einschubeinheit Art.Nr. 68220 (verwendet bei
Fördersystem Schneckenförderung für Raumaustragung und Pellets-Vorratsbehälter 250 Liter).
Für die Montage der Pellets-Einschubeinheit Art.Nr. 68225 (verwendet bei Pellets-Vorratsbehälter mit
Saugsystem 110 Liter) siehe
Die Pellets-Einschubeinheit kann wahlweise auf linker oder rechter Kesselseite montiert werden.
5-2_019
Montageanleitung thermi
23
nator
II touch
Zündrohrbogen
1
und Flanschdichtung
Stk. Sechskantmuttern M6
Kessel montieren.
Heißluftgebläse
4
in den Zündrohrbogen stecken
und mit Schelle
5
befestigen.
Abdeckung
6
mit Blechschrauben M4x10 (TX20)
montieren.
Kabelstecker des Gebläses in den auf der Kes-
selseitenwand montierten Gegenstecker befesti-
gen.
(Das Heißluftgebläse ist am Kessel-Leistungsteil an
X4 angeschlossen).
Seitenverkleidung öffnen
Vorgestanzten Teil
kleidung heraustrennen (mit Seitenschnei-
der).
Isolierung
2
entfernen.
4 Stk. Sechskantmuttern M10 (SW17) und
Scheibe
3
lösen.
Flanschplatte
4
Montage
2
mit 2
3
und Scheiben am
1
aus der Kesselver-
und Dichtung
5
abnehmen.
