Elektrischer Anschluss
Rücklaufanhebungsmodul thermisch
1
4

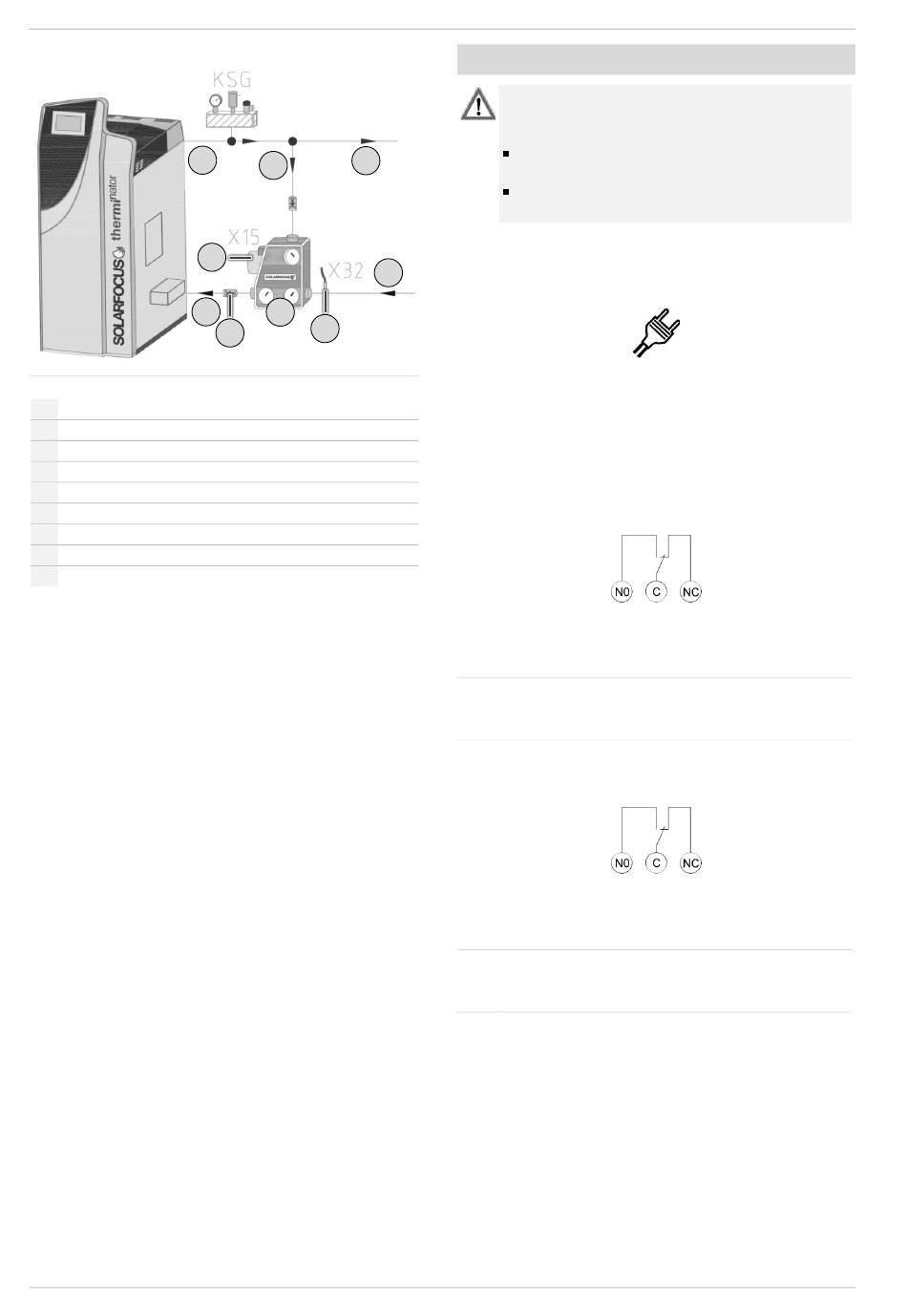

Abb. 6-4
1 Vorlauf Kessel
2 Vorlauf Heizkreis oder Pufferspeicher
3 Bypass-Leitung
4 Rücklauf Kessel
5 Rücklauf Heizkreis oder Pufferspeicher
6 Pumpe X15
7 Temperaturfühler X32
8 Rücklaufanhebungsmodul thermisch
9 Rückschlagventil
(nicht im Lieferumfang enthalten)
32
2
3
6
8
7
9
7 Elektrischer Anschluss
GEFAHR - Bei Arbeiten an den elektrischen
Teilen des Produktes besteht Lebensgefahr
durch Stromschlag (230 Volt AC).
Arbeiten dürfen nur von Elektrofachkraft
durchgeführt werden.
Geltende Normen und Vorschriften beach-
ten.
7.1 Spannungsversorgung für die Hei-
5
zungsanlage
Im Heizraum ist für die Heizungsanlage ein eigener
Stromkreis vorzusehen.
Netzanschluss: 230 V AC / 50 Hz C13 A; Vorgabe für
die Netzanschlussleitung (z.B. im Falle eines Austau-
sches): Kabel SIHF-J 3x1,5 mm².
7.2 Fremdkesselanforderung (X28)
Potentialfreier Relaisausgang zum Schalten eines
Fremdkessels, z.B. ein Fremdkessel erhält eine Frei-
gabe von der SOLARFOCUS-Kesselregelung.
ACHTUNG - Der Anschluss ist potentialfrei
!
ausgeführt und darf mit maximal 5A belastet
werden.
7.3 Störung (X29)
Potentialfreier Relaisausgang, z.B. zum Schalten einer
Warneinrichtung (optisch/akustisch). Löst bei einer
Störungsmeldung am Kessel aus.
ACHTUNG - Der Anschluss ist potentialfrei
!
ausgeführt und darf mit maximal 5A belastet
werden.
7.4 Parameter Funktion-X51
Eingang; Parameter findet sich im Servicemenü | Sys-
temparameter | Button Allgemeine Einstellungen; drei
Optionen zur Auswahl:
- Externe Anforderung: Der SOLARFOCUS-Kessel
kann durch eine externe Regelung gestartet wer-
den.
Montageanleitung thermi
nator
II touch
