Inbetriebnahme

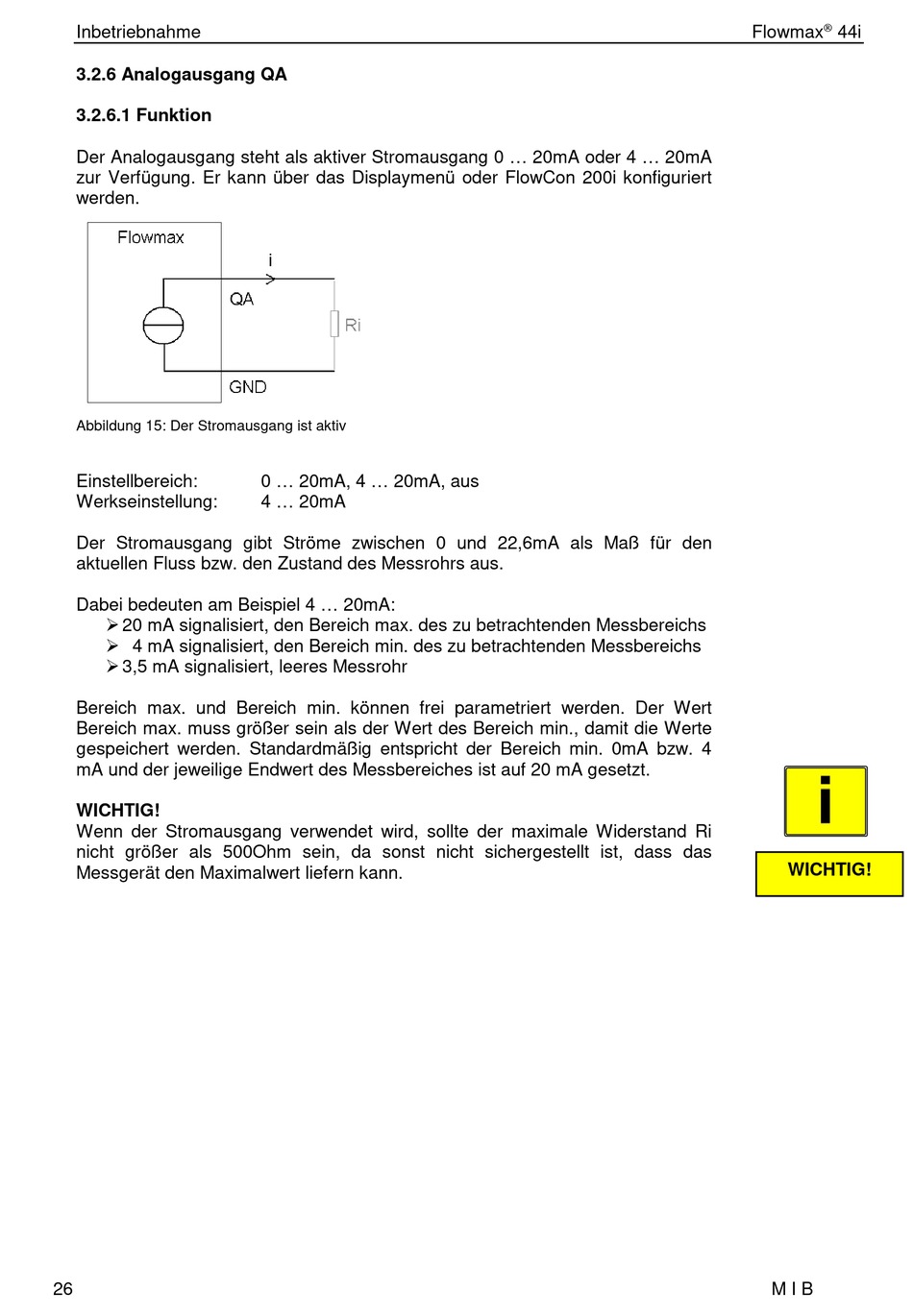

3.2.6 Analogausgang QA
3.2.6.1 Funktion
Der Analogausgang steht als aktiver Stromausgang 0 ... 20mA oder 4 ... 20mA
zur Verfügung. Er kann über das Displaymenü oder FlowCon 200i konfiguriert
werden.
Abbildung 15: Der Stromausgang ist aktiv
Einstellbereich:
Werkseinstellung:
Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten am Beispiel 4 ... 20mA:
20 mA signalisiert, den Bereich max. des zu betrachtenden Messbereichs
4 mA signalisiert, den Bereich min. des zu betrachtenden Messbereichs
3,5 mA signalisiert, leeres Messrohr
Bereich max. und Bereich min. können frei parametriert werden. Der Wert
Bereich max. muss größer sein als der Wert des Bereich min., damit die Werte
gespeichert werden. Standardmäßig entspricht der Bereich min. 0mA bzw. 4
mA und der jeweilige Endwert des Messbereiches ist auf 20 mA gesetzt.
WICHTIG!
Wenn der Stromausgang verwendet wird, sollte der maximale Widerstand Ri
nicht größer als 500Ohm sein, da sonst nicht sichergestellt ist, dass das
Messgerät den Maximalwert liefern kann.
26
0 ... 20mA, 4 ... 20mA, aus
4 ... 20mA
Flowmax
44i
®
WICHTIG!
M I B
