Montage und Installation
Flowmax
44i
®
Ebenso ist das maximale Anzugsmoment der Überwurfmuttern für die
hydraulischen Anschlüsse zu beachten. Wir empfehlen bei Nutzung der
mitgelieferten Dichtungen als maximales Anzugsmoment abhängig von der
Nennweite:
WICHTIG!
DN 10
DN15
DN20
DN25
Anzugmoment
2Nm
3Nm
4Nm
6Nm
2.2 Montage des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw.
Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten,
empfehlen wir den Flowmax 44i senkrecht in der Leitung zu montieren. Das
Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer
laufen kann. Um Ausgasungen und Blasenbildung des Mediums während der
Durchflussmessung zu vermeiden, muss Flowmax 44i stets auf der Druckseite
der Systempumpe eingebaut werden.

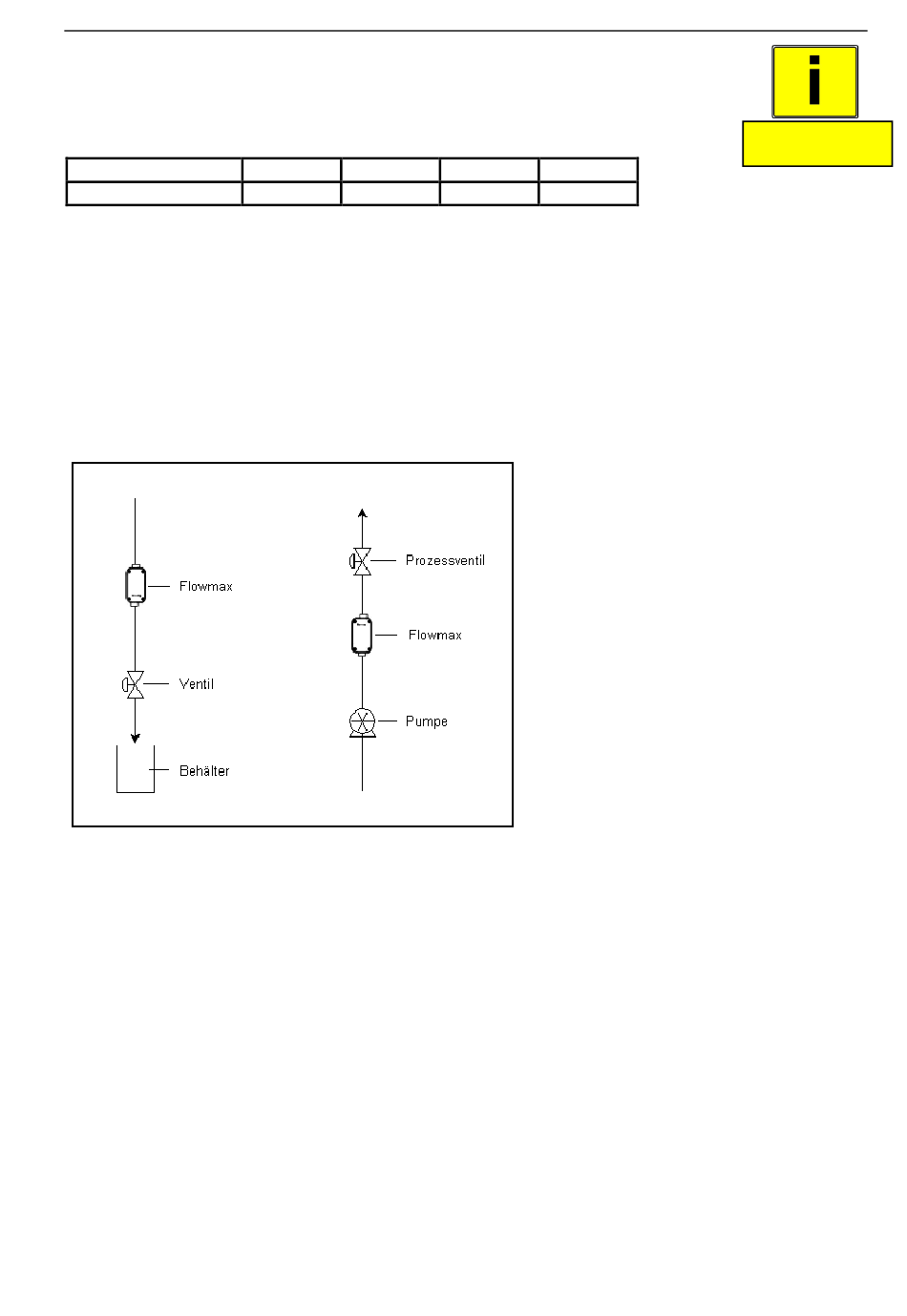

Abbildung 3: Einbausituation Flowmax 44i
Kann das Messgerät nicht senkrecht montiert werden, sollte die Leitung, in der
es sich befindet, immer befüllt sein. Eine optimale Messung ist gewährleistet,
wenn etwaige Gasblasen sich nicht im Messkanal des Flowmax 44i sammeln
können.
