Montage und Installation
®

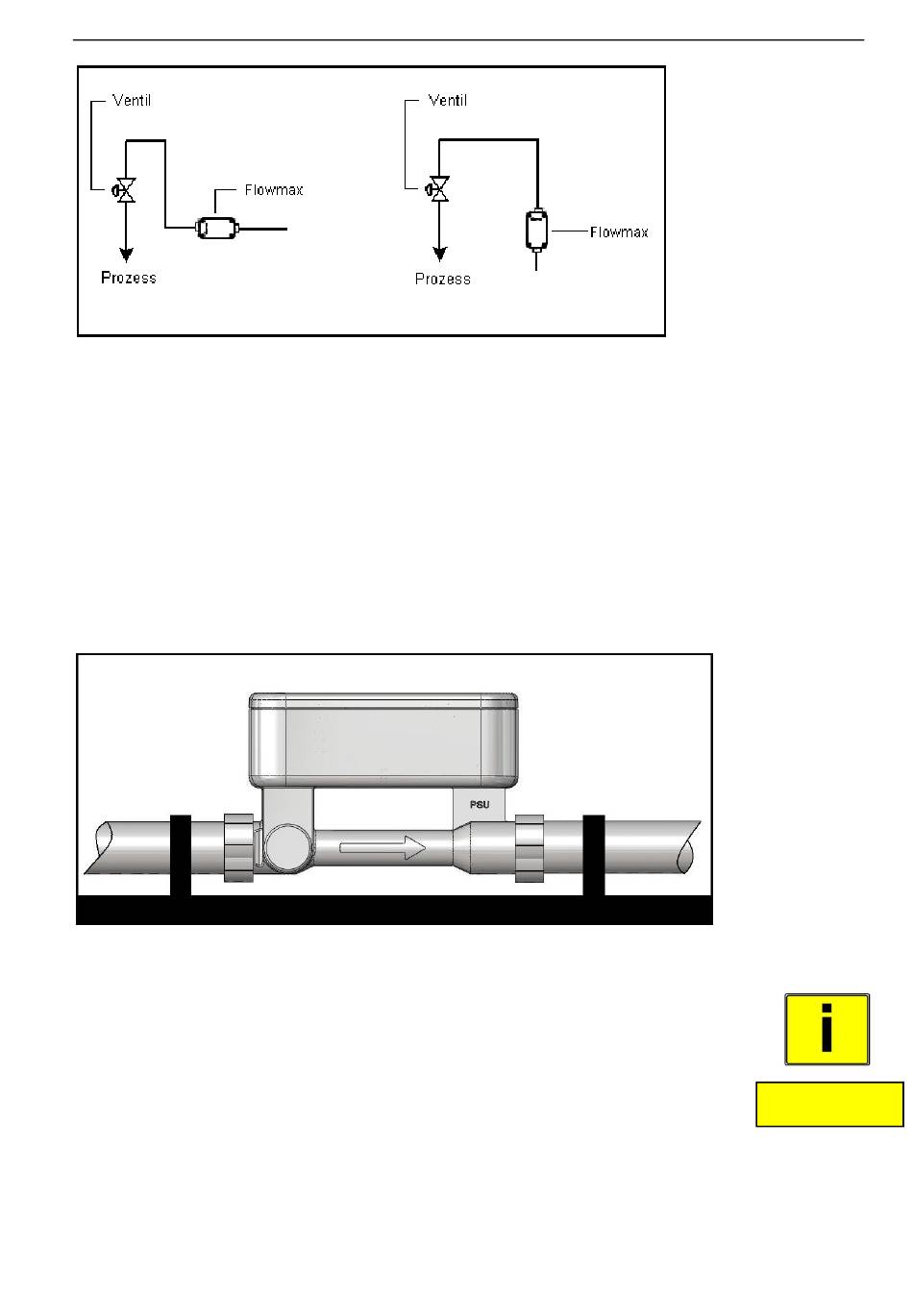

Abbildung 4: mögliche Montagevarianten
Wir empfehlen für Anwendungen im „Clean Design", also wenn die komplette
Entleerung der Leitungen gewährleistet sein muss, die senkrechte Montage des
Messgerätes. Bei waagerechter Einbaulage können Flüssigkeitsreste aufgrund
der Kanalgeometrie im inneren des Messkanals im Gerät verbleiben.
Erschütterungen oder mechanische Belastung können das Messgerät in seiner
Messgenauigkeit beeinflussen. Wenn es also aufgrund von Vibrationen oder
mechanischer Bewegungen notwendig ist Flowmax 44i zusätzlich zu fixieren,
können zwei Befestigungsschellen am Einlauf bzw. Auslauf des Messgerätes
angebracht werden.
Abbildung 5: Fixieren des Flowmax 44i
WICHTIG!
Flowmax 44i muss immer mechanisch spannungsfrei montiert werden! Starke
Verspannungen im Rohrsystem können zu Beschädigungen des Gerätes
führen.
Hierzu ist der axiale Kanalversatz von 5mm bei der Montage zu beachten
(siehe Kapitel 5.1 Abmessungen und Gewicht).
WICHTIG!
