8-pol Stecker mit 1-Draht Kommunikation

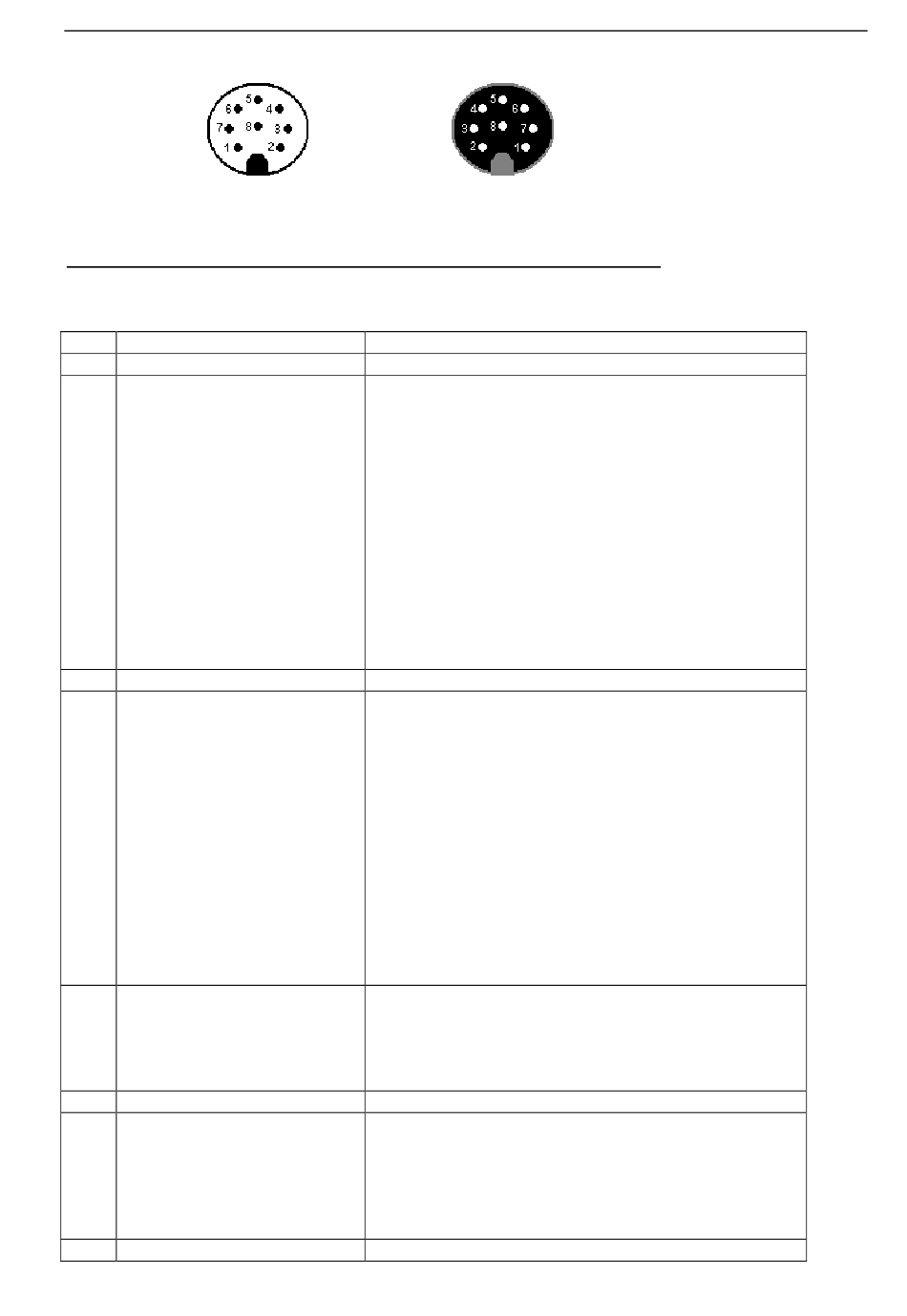

Abbildung 8: Pinbelegung: Einbaustecker

Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert
werden.
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls / Frequenz
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3
GND
4
Digitaler Ausgang Q2
Funktionen:
1. Leerrohrmeldung
2. Dosierausgang
3. Impuls / Frequenz
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
5
Analogausgang QA
6
Kommunikation
7
Digitaler Eingang I1
1. Dosiereingang
2. Offsetabgleich
3. Reset Menge
4. Schleichmenge
8
Schirm
*es gilt: für Q1 + Q2 ≤ 100mA
M I B
/
Kupplung für 8-Pol
Beschreibung
Spannungsversorgung: 18 ... 30 VDC
Digitaler Ausgang Q1
Programmierbarer npn- oder pnp-Transistor, max.
Last 100mA*.
Max.
Spannung
Versorgungsspannung sein
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp
in Schritten von 0,1 ml/Imp.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Digitaler Ausgang Q2
Programmierbarer npn- oder pnp-Transistor, max.
Last 100mA*.
Max.
Spannung
Versorgungsspannung sein
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1ml/Imp.
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss..
4 ... 20mA; 0 ... 20mA
Zum Beispiel: 0l/min =>
36l/min => 20mA (abhängig von der
Leerrohr
Alarm =>
Kommunikationsschnittstelle
Digitaler Eingang I1
Startet den Dosiervorgang bei 24V Flanke.
Startet Offsetabgleich, bei 24V Flanke.
Reset des Mengenzählers bei 24V Flanke
Deaktiviert
die
Schleichmengenunterdrückung
während 24V anliegen.
EMV Schirmung
Montage und Installation
muss
kleiner
muss
kleiner
4mA
Nennweite)
3,5mA
als
als
13
