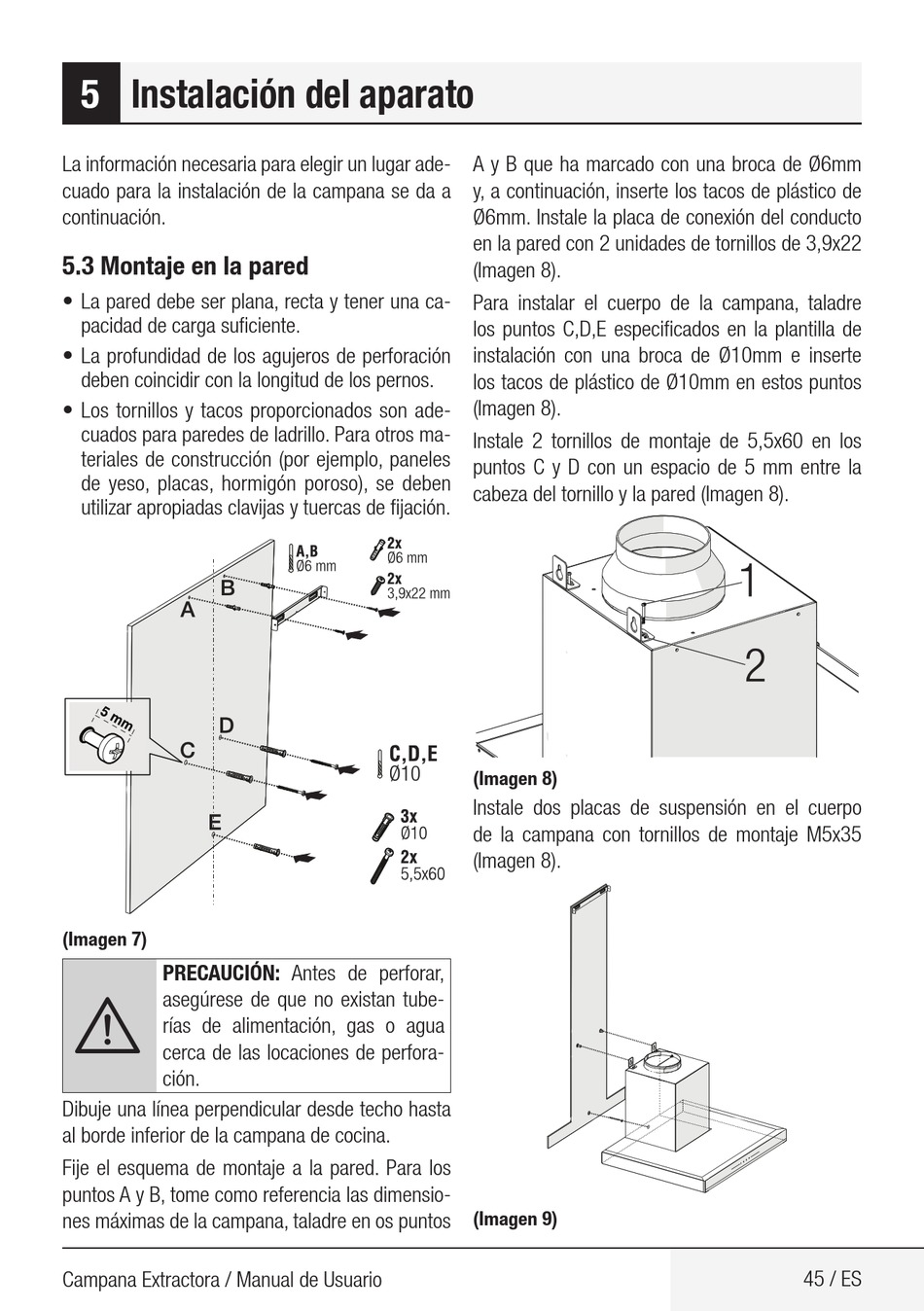

5 Instalación del aparato
La información necesaria para elegir un lugar ade-
cuado para la instalación de la campana se da a
continuación.
5.3 Montaje en la pared
• La pared debe ser plana, recta y tener una ca-
pacidad de carga suficiente.
• La profundidad de los agujeros de perforación
deben coincidir con la longitud de los pernos.
• Los tornillos y tacos proporcionados son ade-
cuados para paredes de ladrillo. Para otros ma-
teriales de construcción (por ejemplo, paneles
de yeso, placas, hormigón poroso), se deben
utilizar apropiadas clavijas y tuercas de fijación.
(Imagen 7)
PRECAUCIÓN: Antes de perforar,
A
asegúrese de que no existan tube-
rías de alimentación, gas o agua
cerca de las locaciones de perfora-
ción.
Dibuje una línea perpendicular desde techo hasta
al borde inferior de la campana de cocina.
Fije el esquema de montaje a la pared. Para los
puntos A y B, tome como referencia las dimensio-
nes máximas de la campana, taladre en os puntos
Campana Extractora / Manual de Usuario
A y B que ha marcado con una broca de Ø6mm
y, a continuación, inserte los tacos de plástico de
Ø6mm. Instale la placa de conexión del conducto
en la pared con 2 unidades de tornillos de 3,9x22
(Imagen 8).
Para instalar el cuerpo de la campana, taladre
los puntos C,D,E especificados en la plantilla de
instalación con una broca de Ø10mm e inserte
los tacos de plástico de Ø10mm en estos puntos
(Imagen 8).
Instale 2 tornillos de montaje de 5,5x60 en los
puntos C y D con un espacio de 5 mm entre la
cabeza del tornillo y la pared (Imagen 8).
(Imagen 8)
Instale dos placas de suspensión en el cuerpo
de la campana con tornillos de montaje M5x35
(Imagen 8).
(Imagen 9)
45 / ES
