5 Instalacja urządzenia
Przymocuj okap kuchenny za pomocą wkrętu
5,8x50 do ściany przez otwór montażowy we wnę-
trzu urządzenia (rys. 9).
5.4 Podłączenie do przewodu
kominowego
Jeśli zamierzasz użyć plastikowego adaptera do
przewodu kominowego o śr. Ø120/150mm, pod-
łącz jeden koniec rury do tego adaptera, jeśli nie
zamierzasz go używać, bezpośrednio do wylotu
urządzenia. Podłącz drugi koniec do przewody ko-
minowego. Sprawdź, czy te dwa połączenia są wy-
starczająco solidne, aby nie się nie poluzowały, gdy
urządzenie działa na pełnej mocy. Sprawdź, czy
klapy wewnątrz przewodu spalinowego działają po
ich dokręceniu zaciskami. Podłącz przewód przyłą-
czeniowy przewodu kominowego na zewnątrz ada-
ptera (rys. 11/a). Jeśli przewód przyłączeniowy jest
zamontowany wewnątrz adaptera, nie dojdzie do
zasysania powietrza, ponieważ klapa spalinowa,
która zapobiega powrotowi powietrza, pozostanie
zamknięta (rys. 11/b). Długość połączenia rurowe-
go, jak również liczba kolanek musi być możliwie
jak najmniejsza.

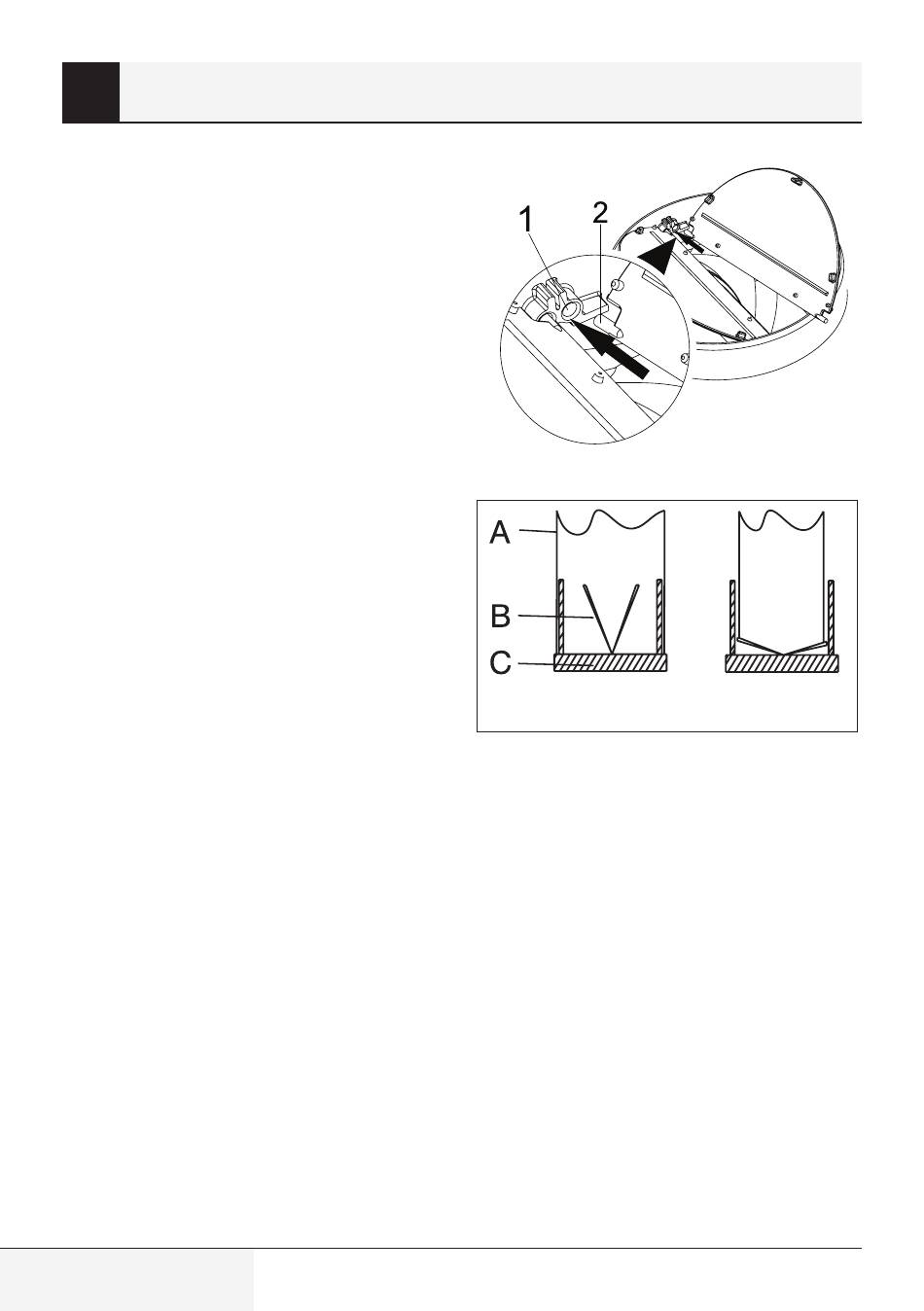

A : Rura wylotowa przewodu spalinowego
B : Klapy zwrotne
C: Przewód spalinowy z tworzywa sztucznego
Zawory są zamknięte gdy urządzenie nie działa,
zapobiegając przedostawaniu się do środka zapa-
chów i kurzu z zewnątrz.
192 / PL
(Rys. 10)
(a)
Ok
(Rys. 11)
5.5 Przyłączanie okapu do przewodu
kominowego
Wykonaj podłączenie elektryczne okapu przed
rozpoczęciem instalacji przewodu spalinowego.
Przesuń płyty przewodu spalinowego wokół obu-
dowy.
Zamontuj płytę przewodu spalinowego do płyty
mocującej przewód kominowy, która jest przymo-
cowana do ściany od strony górnych zewnętrznych
krawędzi (rys. 12).
(b)
Not Ok
