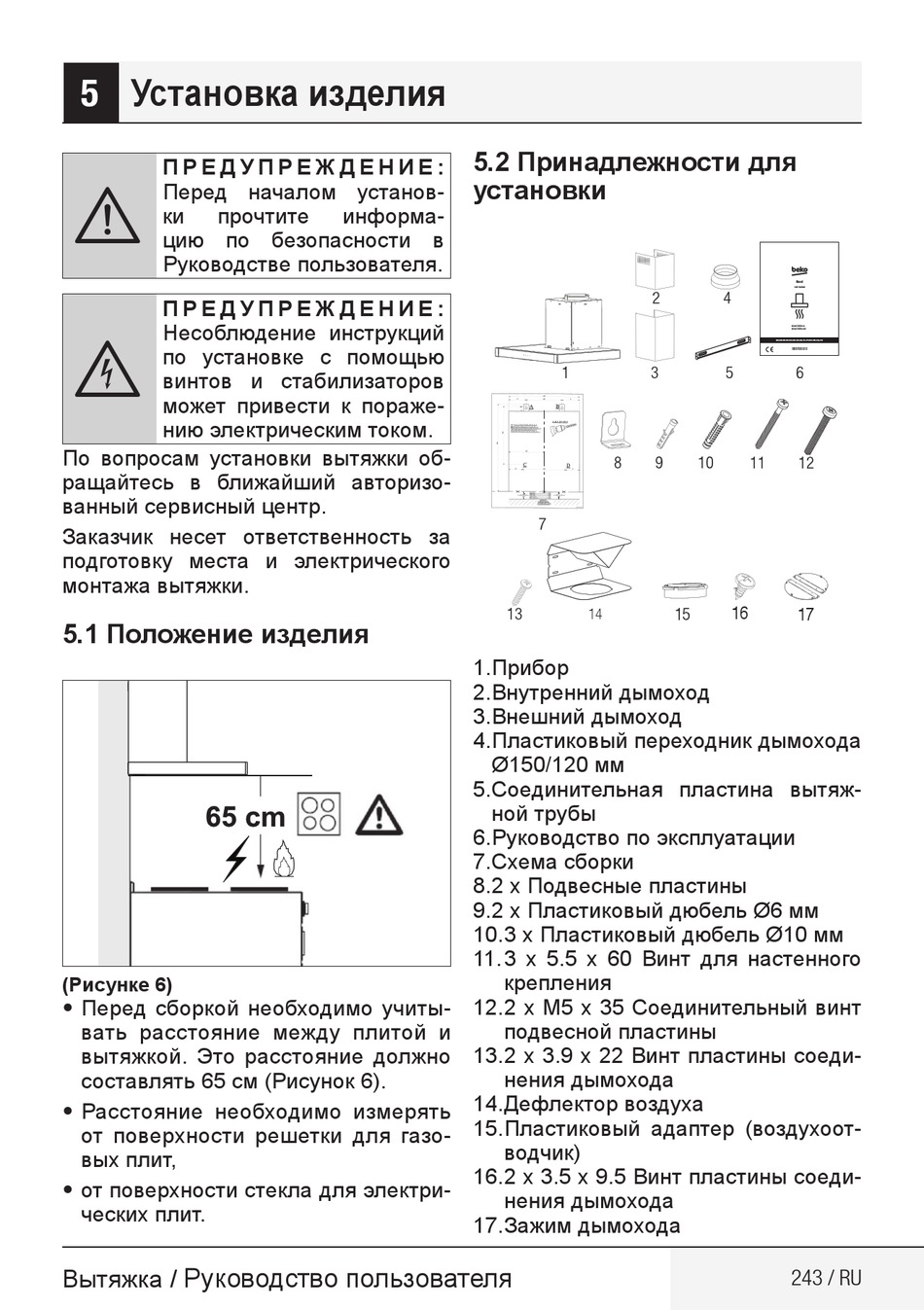

Установка изделия
5
П Р Е Д У П Р Е Ж Д Е Н И Е :
A
Перед началом установ-
ки прочтите
цию по безопасности в
Руководстве пользователя.
П Р Е Д У П Р Е Ж Д Е Н И Е :
Несоблюдение инструкций
B
по установке с помощью
винтов и стабилизаторов
может привести к пораже-
нию электрическим током.
По вопросам установки вытяжки об-
ращайтесь в ближайший авторизо-
ванный сервисный центр.
Заказчик несет ответственность за
подготовку места и электрического
монтажа вытяжки.
5.1 Положение изделия
(Рисунке 6)
• Перед сборкой необходимо учиты-
вать расстояние между плитой и
вытяжкой. Это расстояние должно
составлять 65 см (Рисунок 6).
• Расстояние необходимо измерять
от поверхности решетки для газо-
вых плит,
• от поверхности стекла для электри-
ческих плит.
Руководство пользователя
Вытяжка /
5.2 Принадлежности для
установки
информа-
1. Прибор
2. Внутренний дымоход
3. Внешний дымоход
4. Пластиковый переходник дымохода
Ø150/120 мм
5. Соединительная пластина вытяж-
ной трубы
6. Руководство по эксплуатации
7. Схема сборки
8. 2 х Подвесные пластины
9. 2 х Пластиковый дюбель Ø6 мм
10. 3 х Пластиковый дюбель Ø10 мм
11. 3 x 5.5 x 60 Винт для настенного
крепления
12. 2 x M5 x 35 Соединительный винт
подвесной пластины
13. 2 x 3.9 x 22 Винт пластины соеди-
нения дымохода
14. Дефлектор воздуха
15. Пластиковый адаптер (воздухоот-
водчик)
16. 2 x 3.5 x 9.5 Винт пластины соеди-
нения дымохода
17. Зажим дымохода
