Монтиране на Уреда
5

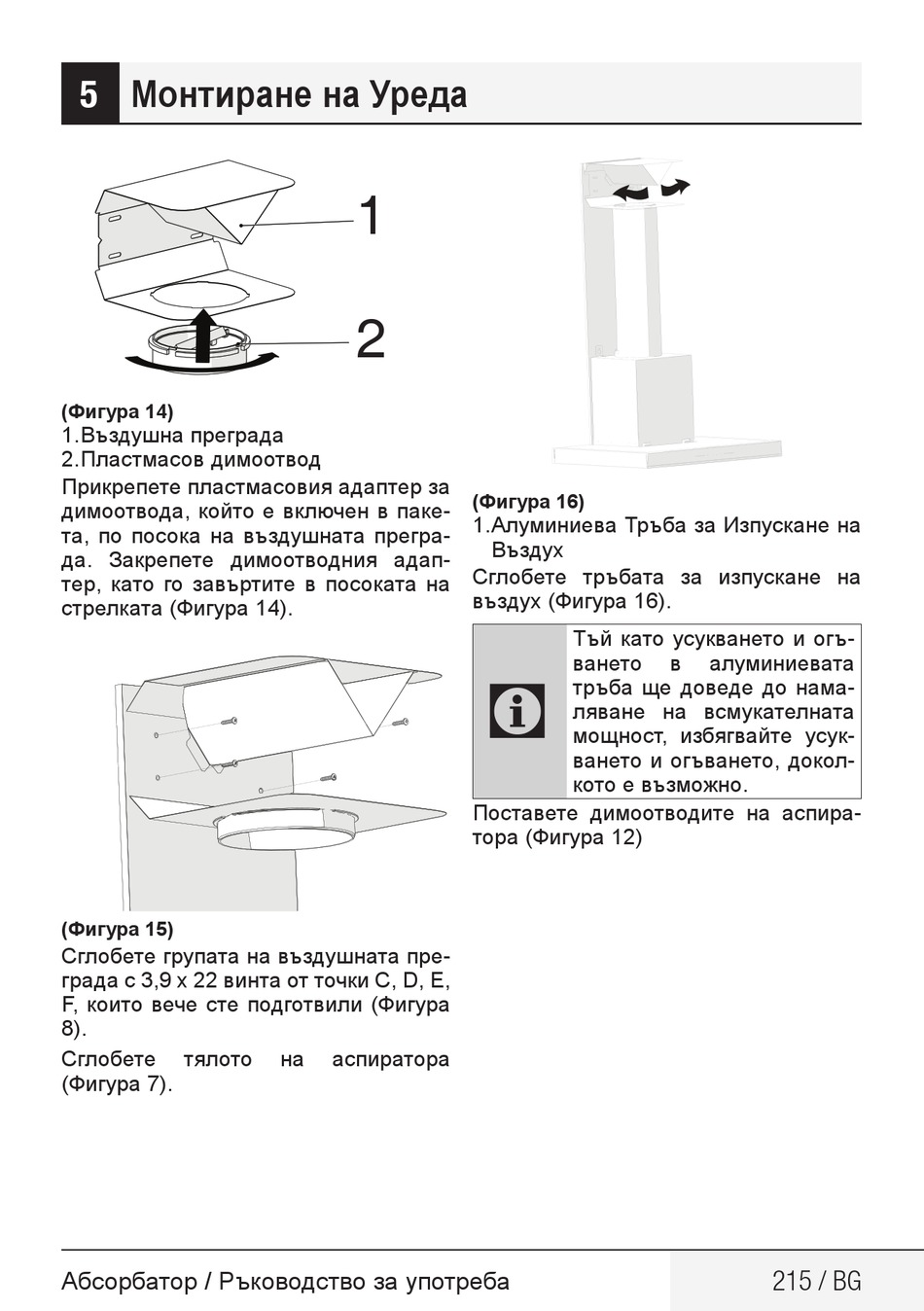

(Фигура 14)
1. Въздушна преграда
2. Пластмасов димоотвод
Прикрепете пластмасовия адаптер за
димоотвода, който е включен в паке-
та, по посока на въздушната прегра-
да. Закрепете димоотводния адап-
тер, като го завъртите в посоката на
стрелката (Фигура 14).
(Фигура 15)
Сглобете групата на въздушната пре-
града с 3,9 x 22 винта от точки C, D, E,
F, които вече сте подготвили (Фигура
8).
Сглобете тялото
(Фигура 7).
Абсорбатор / Ръководство за употреба
1
2
на аспиратора
(Фигура 16)
1. Алуминиева Тръба за Изпускане на
Въздух
Сглобете тръбата за изпускане на
въздух (Фигура 16).
Тъй като усукването и огъ-
ването
C
тръба ще доведе до нама-
ляване на всмукателната
мощност, избягвайте усук-
ването и огъването, докол-
кото е възможно.
Поставете димоотводите на аспира-
тора (Фигура 12)
в алуминиевата
215 / BG
