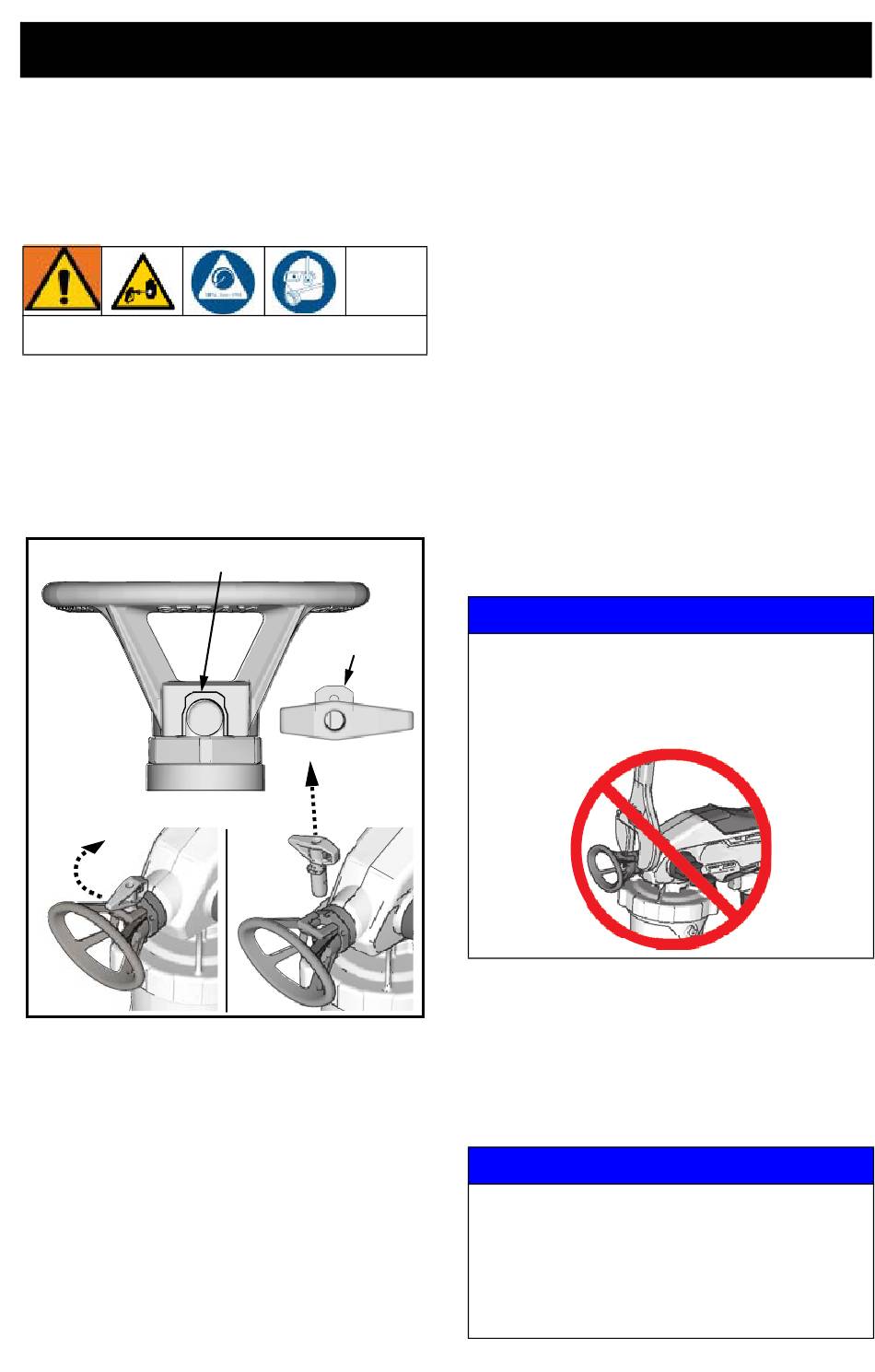

Spritzdüsen installieren
Nicht die Hand über die Spritzdüse legen.
Es gibt zwei Spritzdüsen für dieses Spritzgerät.
Die schwarze Düse ergibt ein 12" breites Spritzbild.
Die graue Düse ergibt ein 4" breites Spritzbild.
jede der beiden Düsen kann für das Sprayen von
Lacken verwendet werden, die eine 0,015-Düse
erfordern. Auf dem Materialbehälter finden Sie
Informationen zur Düsengröße.
VERRIEGELN DER SCHLITZE
ROTIEREN
SPRITZDÜSE
ti23563a
Abnehmen der Spritzdüse
1. Führen Sie die Druckentlastung,
Seite 17 durch.
2. Drehen Sie die Spritzdüse um 90° aus der
SPRAY- oder der UNCLOG-Stellung.
3. Ziehen Sie die Düse gerade aus dem
Düsenschutz.
Spritzdüse installieren
1. Während Sie die Düse 90° aus der SPRAY-
oder UNCLOG-Stellung gedreht halten,
22
VERRIEGELN
LASCHE
ENTFERNEN
SPRITZDÜSE
richten Sie Düsenverriegelungslasche
am Verriegelungslaschenschlitz im
Düsenschutz aus.
2. Drücken Sie die Düse wieder ganz in den
Düsenschutz ein.
3. Drehen Sie die Spritzdüse zurück in die
SPRAY-Stellung.
HINWEIS: Vergewissern Sie sich, dass die
Düsenverriegelungslasche ganz zurück in den
Schlitz im Düsenschutz geschoben wurde.
Es sollte nicht möglich sein, die Spritzdüse aus
dem Düsenschutz zu ziehen, wenn sie in der
SPRAY- oder UNCLOG-Stellung verriegelt ist.
HINWEIS: Wenn der Verriegelungslaschenschlitz
im Düsenschutz blockiert ist und somit den Einbau
der Spritzendüse verhindert, drehen Sie den
Düsenschutz, bis er mit der internen Bohrung
fluchtet. Setzen Sie dann die Düse ein.
ANMERKUNG
Der Düsenschutz ist permanent am Spritzgerät
angebracht. Ein Entfernen für die Reinigung ist
nicht erforderlich und führt zur Beschädigung
des Spritzgeräts.
ti31003a
•
Spritzdüsen verschleißen bei Verwendung
von abrasiver Farbe und müssen regelmäßig
ausgetauscht werden.
•
Ist das Spritzbild unzureichend, ist die Düse
abgenutzt. Spritzdüse ersetzen. Siehe
Diagnose des Spritzmusters, Seite 32.
ANMERKUNG
Spritzdüsen sind sofort nach Gebrauch gereinigt
einzulagern oder in geeigneter Spülflüssigkeit
aufzubewahren (Wasser oder Pump Armor),
damit der Lack nicht in der Düse antrocknen
kann. Andernfalls kann durch Unterlassen
dieses Schritts die Düse beschädigt werden.
Siehe Reinigung, Seite 17.
