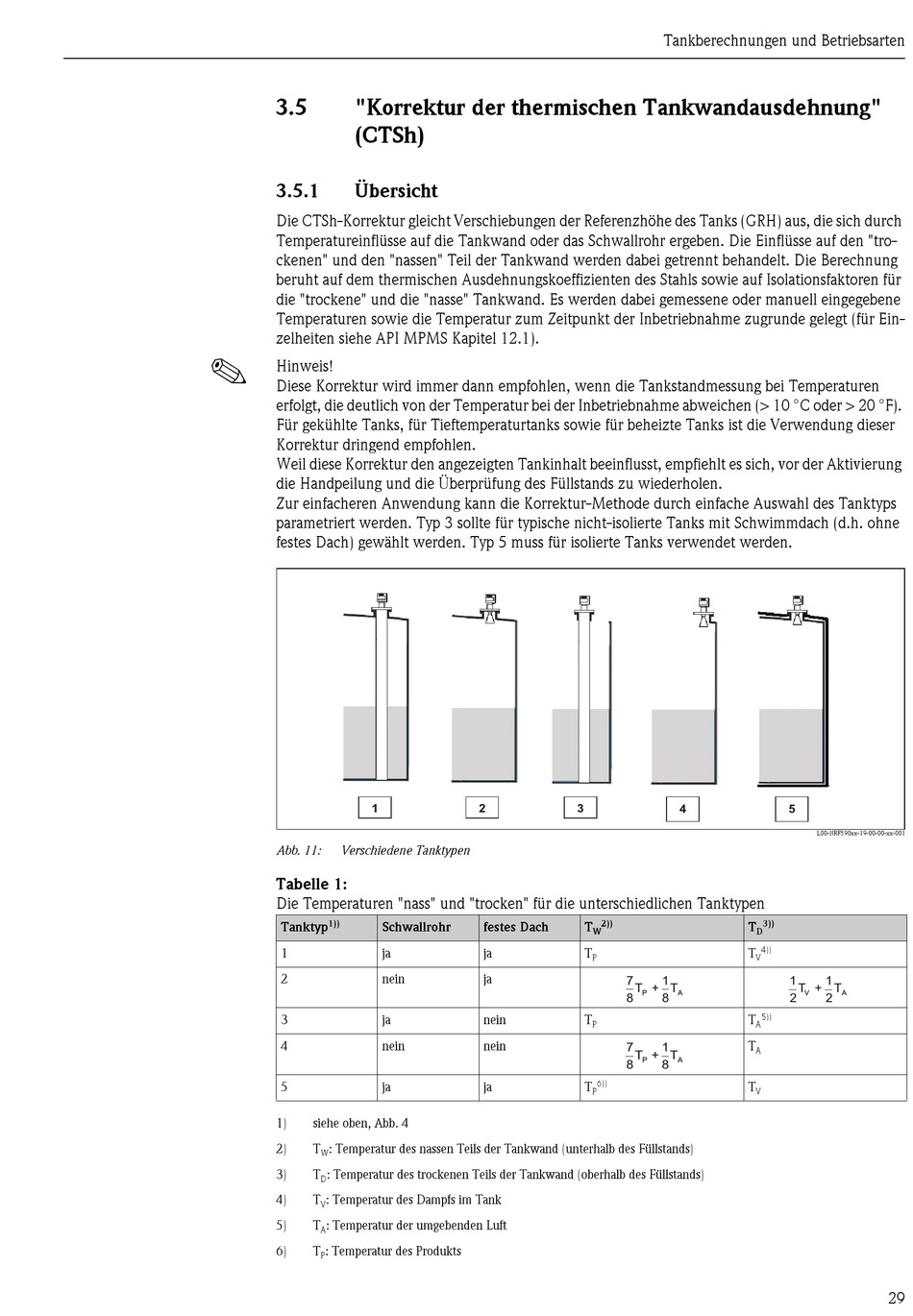

3.5 "Korrektur der thermischen Tankwandausdehnung"
(CTSh)
3.5.1 Übersicht
Die CTSh-Korrektur gleicht Verschiebungen der Referenzhöhe des Tanks (GRH) aus, die sich durch
Temperatureinflüsse auf die Tankwand oder das Schwallrohr ergeben. Die Einflüsse auf den "tro-
ckenen" und den "nassen" Teil der Tankwand werden dabei getrennt behandelt. Die Berechnung
beruht auf dem thermischen Ausdehnungskoeffizienten des Stahls sowie auf Isolationsfaktoren für
die "trockene" und die "nasse" Tankwand. Es werden dabei gemessene oder manuell eingegebene
Temperaturen sowie die Temperatur zum Zeitpunkt der Inbetriebnahme zugrunde gelegt (für Ein-
zelheiten siehe API MPMS Kapitel 12.1).
!
Hinweis!
Diese Korrektur wird immer dann empfohlen, wenn die Tankstandmessung bei Temperaturen
erfolgt, die deutlich von der Temperatur bei der Inbetriebnahme abweichen (> 10 °C oder > 20 °F).
Für gekühlte Tanks, für Tieftemperaturtanks sowie für beheizte Tanks ist die Verwendung dieser
Korrektur dringend empfohlen.
Weil diese Korrektur den angezeigten Tankinhalt beeinflusst, empfiehlt es sich, vor der Aktivierung
die Handpeilung und die Überprüfung des Füllstands zu wiederholen.
Zur einfacheren Anwendung kann die Korrektur-Methode durch einfache Auswahl des Tanktyps
parametriert werden. Typ 3 sollte für typische nicht-isolierte Tanks mit Schwimmdach (d.h. ohne
festes Dach) gewählt werden. Typ 5 muss für isolierte Tanks verwendet werden.
1
Abb. 11: Verschiedene Tanktypen
Tabelle 1:
Die Temperaturen "nass" und "trocken" für die unterschiedlichen Tanktypen
1))
Tanktyp
1
2
3
4
5
1) siehe oben, Abb. 4
2) T : Temperatur des nassen Teils der Tankwand (unterhalb des Füllstands)
W
3) T : Temperatur des trockenen Teils der Tankwand (oberhalb des Füllstands)
D
4) T : Temperatur des Dampfs im Tank
V
5) T : Temperatur der umgebenden Luft
A
6) T : Temperatur des Produkts
P
2
Schwallrohr festes Dach
ja ja
nein ja
ja nein
nein nein
ja ja
Tankberechnungen und Betriebsarten
3 4
2))
T T
W
T T
P
7 1
T + T
P A
8 8
T T
P
T
7 1
T + T
P A
8 8
6))
T T
P
5
L00-NRF590xx-19-00-00-xx-001
3))
D
4))
V
1 1
T + T
V A
2 2
5))
A
A
V
