Das Bedienmenü
80
• Anforderung für diesen NRF590 empfangen
• Anforderung für ein anderes Gerät am gleichen Bus
• Bytes auf dem Bus detektiert.
• Bits auf dem Bus detektiert (kleinster Balken)
• Keine Kommunikation detektiert (kein Balken, Lücke im Graph)
Unter normalen Betriebsbedingungen sollten nur die ersten drei sichtbar sein (mit oder ohne
Lücken)

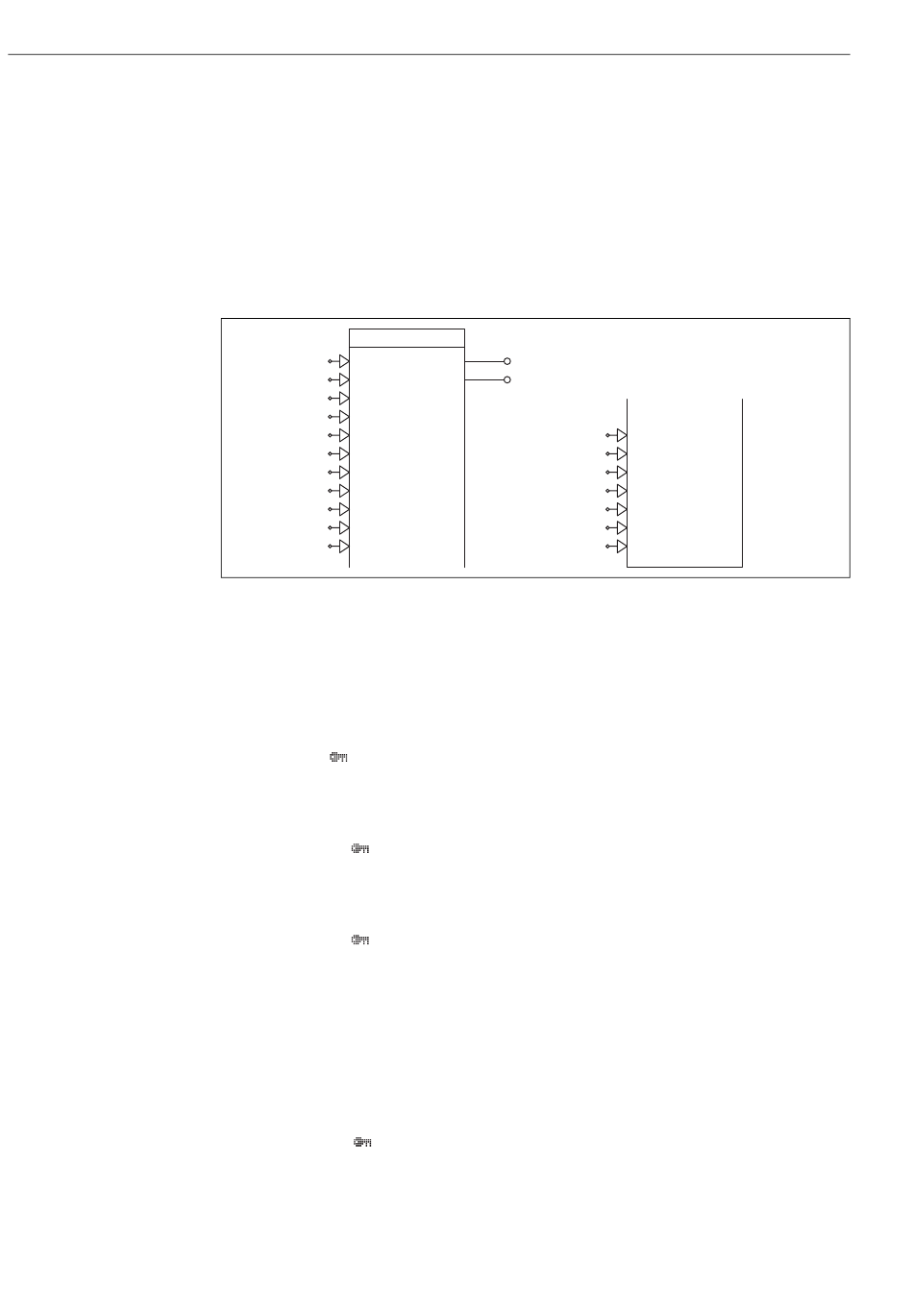

4.9.3 Function Block "V1 Ausgang"
Fü llstand
Temperatur
Gas Temp
Wasserstand
P1 (Boden)
P2 (Mitte)
P3 (Oben)
beob Dichte
GP Wert 1
GP Wert 2
Element 1..16
Dieses Funktionsmenü steuert die Feldprotokoll-Schnittstelle, die den NRF590 mit der warte ver-
bindet.
Submenu "Grundabgleich"
(9211)
Komm Art
Protocol Type: Legt den Protokoll-Typ fest (für Einzelheiten siehe die Kurzanleitung) (Vorgabewert:
V1) (geschützt durch Eichschutzschalter)
(9212)
Messtellen Id
Id: Kennwert für die V1-Kommunikation. Der Tank Side Monitor reagiert auf Anforderungen, die
diesen Kennwert enthalten. (Vorgabewert: 1) (geschützt durch Eichschutzschalter)
(9212)
Messtellen Id
Id: Kennwert für die V1-Kommunikation. Der Tank Side Monitor reagiert auf Anforderungen, die
diesen Kennwert enthalten. (Vorgabewert: 1h) (geschützt durch Eichschutzschalter)
(9213)
Impedanz
Line Impedance: Stellt die Leitungs-Impedanz ein und beeinflusst damit in der Antwort die Span-
nungsdifferenz zwischen der logischen 0 und der logischen 1. Der Default-Wert ist für die meisten
Anwendungen ausreichend. (Vorgabewert: 15)
(9214)
Füllst Zuordn.
Level Mapping: Zeigt an, wie ein negativer Füllstand in der Antwort dargestellt wird. (Vorgabewert:
nur positive) (geschützt durch Eichschutzschalter)
V1
(921X)
4..20mA Ref
Alarm Ref 1 (L)
Alarm Ref 2 (H)
SP 1 Referenz
SP 2 Referenz
SP 3 Referenz
SP 4 Referenz
L00-NRF590-19-00-00-de-073
