3.2.3

Parameterbereich

Die berechnete bzw. gehaltene Dichte und der Füllstand
Eine genaue Dichteberechnung ist beim HTG-Verfahren nur sichergestellt, wenn P
einer Mindestmenge des Produkts überdeckt sind. Wenn der Füllstand unter die Höhe des Trans-
mitters P sinkt, kann der Füllstand nicht mehr berechnet werden. Die Dichteberechnung ist nur
1
möglich, wenn der Füllstand die Höhe von P
Außerdem steigt die Messunsicherheit, wenn der Füllstand sinkt und in die Nähe von P
gelangt. Um dise Ungenauigkeit zu vermeiden, wird die Berechnung angehalten, bevor der Füll-
stand in die Nähe der Druck-Transmitter gerät.
Zu diesem Zweck müssen folgende zwei Parameter definiert werden:
• HTMinLevel legt die Höhe fest, unterhalb derer keine Berechnungen mehr durchgeführt wer-
den. Wenn sich bei der Berechnung HTGLevel < HTMinLevel ergibt, dann wird HTMinLevel
statt des berechneten Wertes angezeigt.
• HTSafetyDistance gibt an, welche Menge des Produkts mindestens über dem Transmitter P
(bzw. P ) vorhanden sein muss, damit die Berechnung stattfindet. Wenn der Füllstand unter H
2
+ HTSafetyDistance fällt, dann wird die angezeigte Dichte eingefroren und so lange angezeigt,
wie der Füllstand unter der Grenze bleibt.
!
Hinweis!
Die Software des NRF590 nutzt jeweils den größeren der beiden Werte HTMinLevel und
HP +HTSafetyDistance als Schaltpunkt für die Fülstandberechnung. Auf diese Weise soll ein unvor-
1
hergesehenes Verhalten verhindert werden, selbst wenn HTMinLevel<H
wurde (siehe Abb. 3).
Abb. 2 bis Abb. 4 zeigen, wie die Bestimmung des Füllstands und der Dichte vom berechneten Wert
HTGLevel und vom gewählten Parameterwert HTMinLevel abhängt.

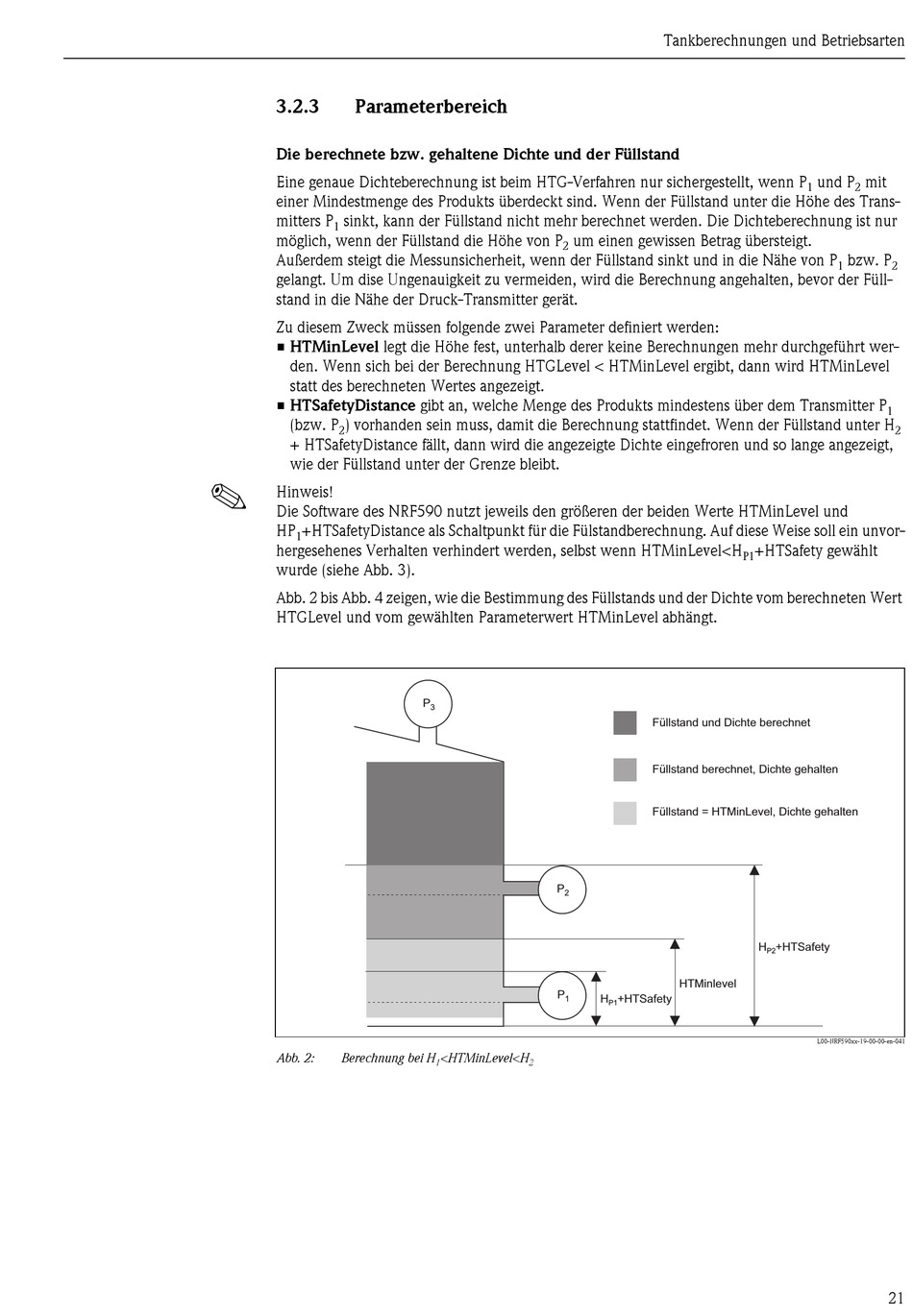

Abb. 2: Berechnung bei H
um einen gewissen Betrag übersteigt.
2
P
3
P
2
P
1
<HTMinLevel<H
1 2
Tankberechnungen und Betriebsarten
+HTSafety gewählt
P1
Füllstand und Dichte berechnet
Füllstand berechnet, Dichte gehalten
Füllstand = HTMinLevel, Dichte gehalten
H +HTSafety
P2
HTMinlevel
H +HTSafety
P1
und P mit
1 2
bzw. P
1 2
1
2
L00-NRF590xx-19-00-00-en-041
21
